NPM-D 支持站 2.2 供料器设置治具的使用方法 Page 2-10 EJM1DC-MB-02S-00 3 安装供料器电缆。 4 在供料器上设置元件。 ∗ 关于在供料器上设置元件的方法，请 参阅附属 供料器的使用说明书。 ∗ 可将卷盘搭载到卷盘支撑部上。 3 供料器电缆 卷盘支撑部
NPM-D
支持站
2.2
供料器设置治具的使用方法
EJM1DC-MB-02S-00 Page 2-9
2.2
供料器设置治具的使用方法
供料器设置治具为选购件。
在没有供料器设置治具的情况下，请在工作台上放置供料器。
1
在平坦的工作台上设置供料器设置治
具。
•
请设置在既水平又稳定的工作台上。
∗
在工作台上设置供料器设置治具时，请注意不
要使供料器设置治具突出在工作台外。
治具突出是挂住供料器设置治具而导致使其落
下的原因。
2
设置供料器。
•
进行供料器的安装、拆下时，请在用双手拿住
如左图所示的位置
(
圆框部分
)
的状态下进行
作业。
•
请将供料器的前端部对准治具的插槽部，然后
插入。
•
将供料器把手向上推，然后推进到碰上最深部
为止。
∗
设置供料器时，请务必将供料器向上推。否则
有破损供料器夹紧部和供料器设置治具的危
险。
供料器前端部
插槽部
供料器设置治具
2
供料器夹紧部
供料器把手
NPM-D
支持站
2.2
供料器设置治具的使用方法
Page 2-10 EJM1DC-MB-02S-00
3
安装供料器电缆。
4
在供料器上设置元件。
∗
关于在供料器上设置元件的方法，请参阅附属
供料器的使用说明书。
∗
可将卷盘搭载到卷盘支撑部上。
3
供料器电缆
卷盘支撑部
NPM-D
支持站
2.3
软件的安装
EJM1DC-MB-02S-00 Page 2-11
2.3
软件的安装
以下说明支持站软件的安装方法。
∗
为了安装，必须具备
“administrator
权限
”
。
∗
不需要与互联网连接。
2.3.1
软件版本
项目 版本 备注
支持站软件
-
本软件被装在与
NPM-D
主体同装的
CD
里面。
Adobe® Flash® Player (
∗
1)
Ver10
请由顾客准备。参阅
2.3.3 Adobe® Flash®
Player
的安装项目。
(
∗
1) Adobe® Flash® Player
为
Adobe Systems Incorporated (
奥多比公司
)
的美国以及其他国家
的商标或者是注册商标。

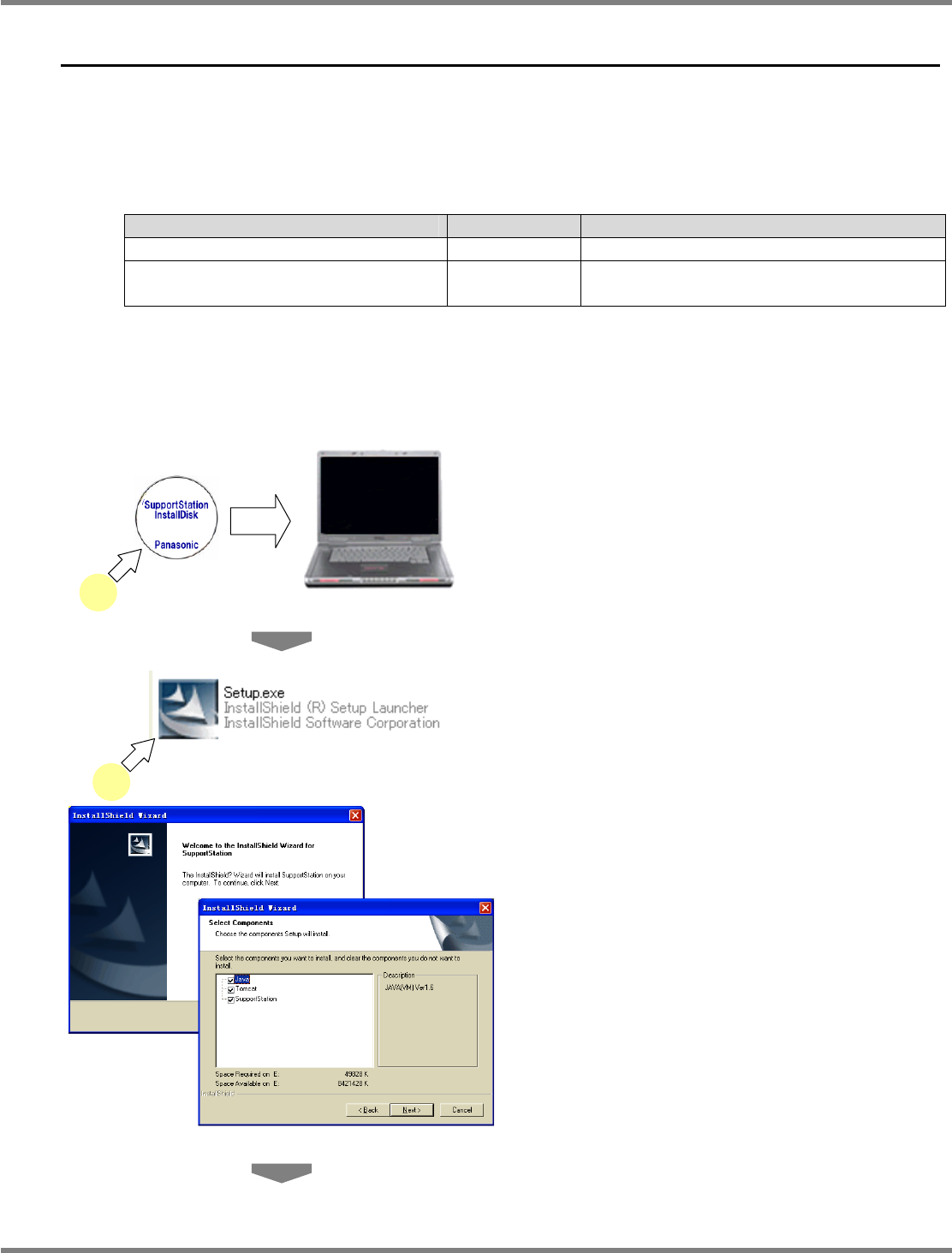

2.3.2
安装作业
1
准备机器系统安装
CD
。
•
将机器系统安装
CD
插入
CD
驱动器。
2
启动安装程序。
•
启动安装
CD
内的
Setup.exe
。
•
显示出开始画面。
•
显示出
“Welcome to the InstallShield Wizard
for SupportStation”
的画面。若要进行安装，请
点击
[Next]
。
•
选择要安装的软件。
从
JAVA
、
TOMCAT
、
FlashPlayer
、
SupportStation
中选择。
∗
确认已安装在
PC
内的软件版本，并确认是否
要安装，然后在要安装的选项上打勾，点击
[Next]
。
2-4004
1
2
