NPM-D 支持站 2.1 机器的连接和启动 Page 2-4 EJM1DC-MB-02S-00 3 将附带的交换台车电缆和供料器电缆 连接到专用的连接器。 ∗ 在接上各电缆的状态下搬运时有破损 的危险， 请小心搬运。 4 根据必要，连接交换台车、供料器。 5 将交换台车电缆连接到交换台车的连 接器。 • 使记载着连接器名的一面朝上，并插 入到底。 6 将供料器电缆连接到供料器的连接器。 3 3 供料器电缆 交换台车电缆 交换台车 供料…
NPM-D
支持站
2.1
机器的连接和启动
EJM1DC-MB-02S-00 Page 2-3
2.1.2
供电装置的连接和启动
1
在平坦的工作台上设置供电装置。
∗
请勿设置在地板上或者灰尘多的地方。
2
连接初级电源电缆。
•
电压
: AC100 ~ 240V 50/60Hz
容量
: 500VA
•
请使用符合下述规格的连接插头。
AC
插头
IEC 60320 C13
10A/250V
∗
地线端子必须接地。
供电装置
初级电源电缆
2
NPM-D
支持站
2.1
机器的连接和启动
Page 2-4 EJM1DC-MB-02S-00
3

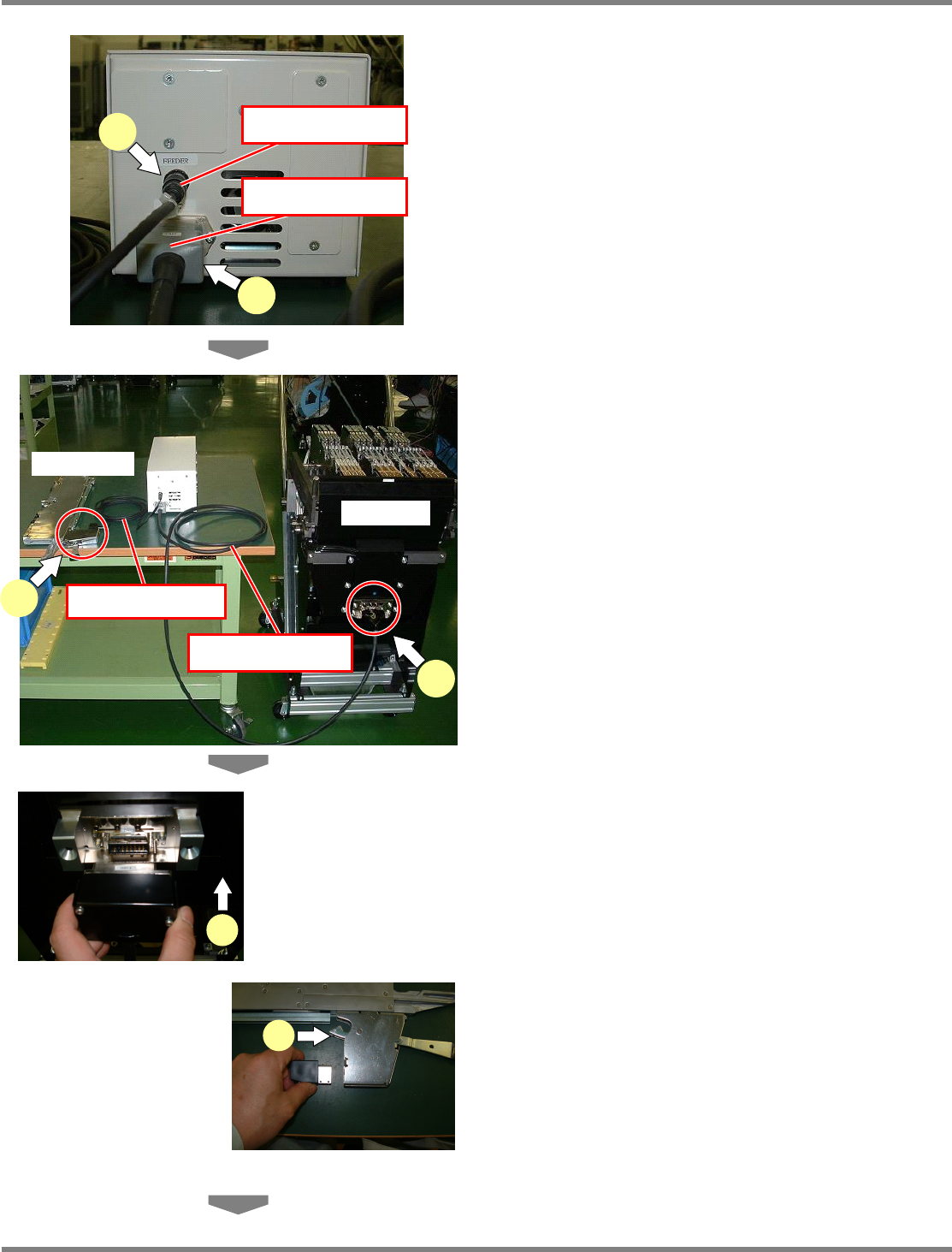

将附带的交换台车电缆和供料器电缆
连接到专用的连接器。
∗
在接上各电缆的状态下搬运时有破损的危险，
请小心搬运。
4
根据必要，连接交换台车、供料器。
5
将交换台车电缆连接到交换台车的连
接器。
•
使记载着连接器名的一面朝上，并插入到底。
6
将供料器电缆连接到供料器的连接器。
3
3
供料器电缆
交换台车电缆
交换台车
供料器
6
供料器电缆
交换台车电缆
5
5
5
6
NPM-D
支持站
2.1
机器的连接和启动
EJM1DC-MB-02S-00 Page 2-5
7
对所设置的供电装置电源开关进行操
作。
8
打开电源开关。
•
现在可以由供电装置向交换台车、供料器供给
电源。
•
因为对应热插拔，故在供给电源的状态下能进
行交换台车、供料器的插拔。
9
关上电源开关。
•
切断由供电装置向交换台车、供料器供给的电
源。
9
电源开关
8
ON
OFF
