NPM-D 支持站 1.1 系统构成 EJM1DC-MB-01S-00 Page 1-3 支持站机器构成模式及用途如下所示 。 支持站类型有两种，即仅以供电为目 的的电源供给类型与还可进 行元件核对的元件核对类型 。 z 构成 1 z 构成 2 z 构成 3 z 构成 4 通过使用 “ 支持站 PC” ，则可比较 2 个批量生产数据，通知需要 进行准备的地方。 ∗ 通过各专用电缆，可以在 “ 供电装置 ” 及 “ 支持站 BOX” 上同…
NPM-D
支持站
1.1
系统构成
Page 1-2 EJM1DC-MB-01S-00
1.1
系统构成
通过支持站实现在生产线上切换机种时进行供料器准备及台车准备，以强力支持离线准备
(
事先准备
)
作
业。
通过离线准备作业，缩短准备时间
全体构成形象
离线准备
基板宽度变更
支撑部更换
吸嘴更换
吸着位置示教
基板宽度变更
支撑部更换
吸嘴更换
吸着位置示教
在线准备
在线准备
交换台车更换
Before
元件安装
元件核对
供料器更换
供料器更换
元件安装
元件核对
缩短准备时间
NPM-D
Support Station
(
台车准备
)
Support Station
(
供料器准备
)
NPM-DGS
After
使用支持站。
NPM-D
支持站
1.1
系统构成
EJM1DC-MB-01S-00 Page 1-3
支持站机器构成模式及用途如下所示。
支持站类型有两种，即仅以供电为目的的电源供给类型与还可进行元件核对的元件核对类型。
z
构成
1
z
构成
2
z
构成
3
z
构成
4
通过使用
“
支持站
PC”
，则可比较
2
个批量生产数据，通知需要进行准备的地方。
∗
通过各专用电缆，可以在
“
供电装置
”
及
“
支持站
BOX”
上同时连接
“
交换台车
”
和
“
供料器
”
。
可使用元件核对功能。
支持站
PC
支持站
BOX
交换台车
有线扫描设备
供电装置
交换台车
可向交换台车供给电源。
∗
不能使用元件核对功能。
可以给供料器供电。
∗
不能使用元件核对功能。
供料器
供电装置
可使用元件核对功能。
供料器
支持站
PC
有线扫描设备
支持站
BOX
电源供给类型
元件核对类型
支持站软件
支持站软件
NPM-D
支持站
1.2
机器说明
Page 1-4 EJM1DC-MB-01S-00
1.2
机器说明
供电装置
z
各部分的名称
硬件规格
项目
内容
件号
N610101859AA
制造公司
松下生产科技株式会社
主体尺寸
W140
×
D350
×
H133 (
突起部分除外
)
质量
5.2 k
g
电源电压
200 ~ 240 VAC 500 VA
连接交换台车
: 1 Port
界面
连接供料器
: 1 Port
附属电缆 交换台车电缆
×
1 (3 m)
、供料器电缆
×
1 (3 m)
功能
向单体交换台车、单体供料器供给电源
使用温度
0 °C ~ 50 °C
保存温度
-20 °C ~ 60 °C
湿度
25% ~ 90% (
以不结露为条件
)
耐震耐冲击性
震动
1 G
冲击
10 G

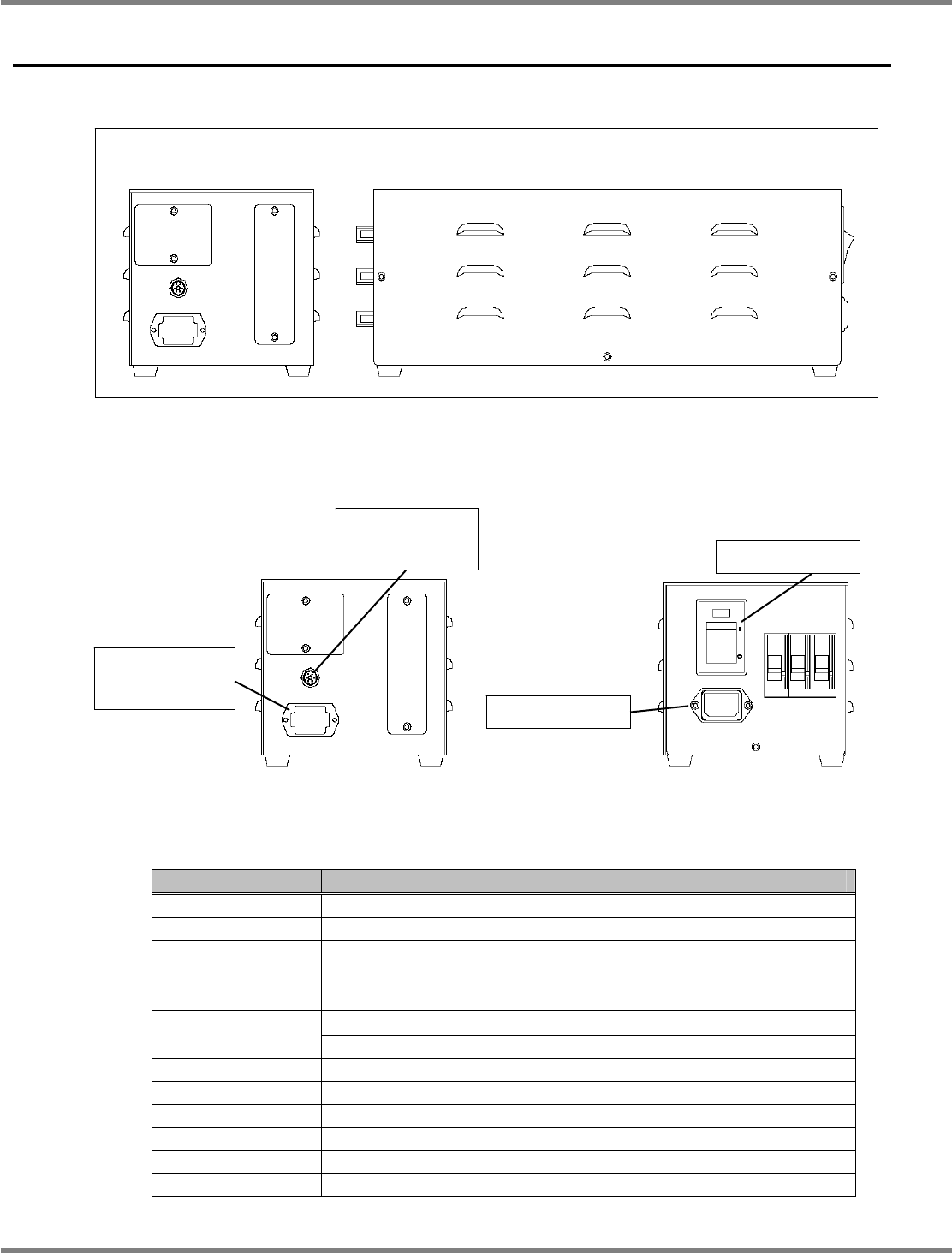

供电装置概观图
交换台车
连接器
供料器
连接器
前视图
电源开关
电源连接器
后视图
