NPM-D 支持站 3.1 准备作业 EJM1DC-MB-03S-00 Page 3-5 7) 核对模式 显示现在的核对模式 ( 随机或者有序 ) 。 核对模式可在菜单的 “ 核对选项设定 ” 中进行设定。 关于详细内容，请阅读 “4.3.1 核对选项设定 ” 。 8) 一览表 显示生产数据、内存数据、核对结果 。以后再详细说明。 9) 清空内存、清空所有内存 点击清空内存，将会清除所选择的供 料器的内存。 点击清空所有内存，将会清除所…
NPM-D
支持站
3.1
准备作业
Page 3-4 EJM1DC-MB-03S-00

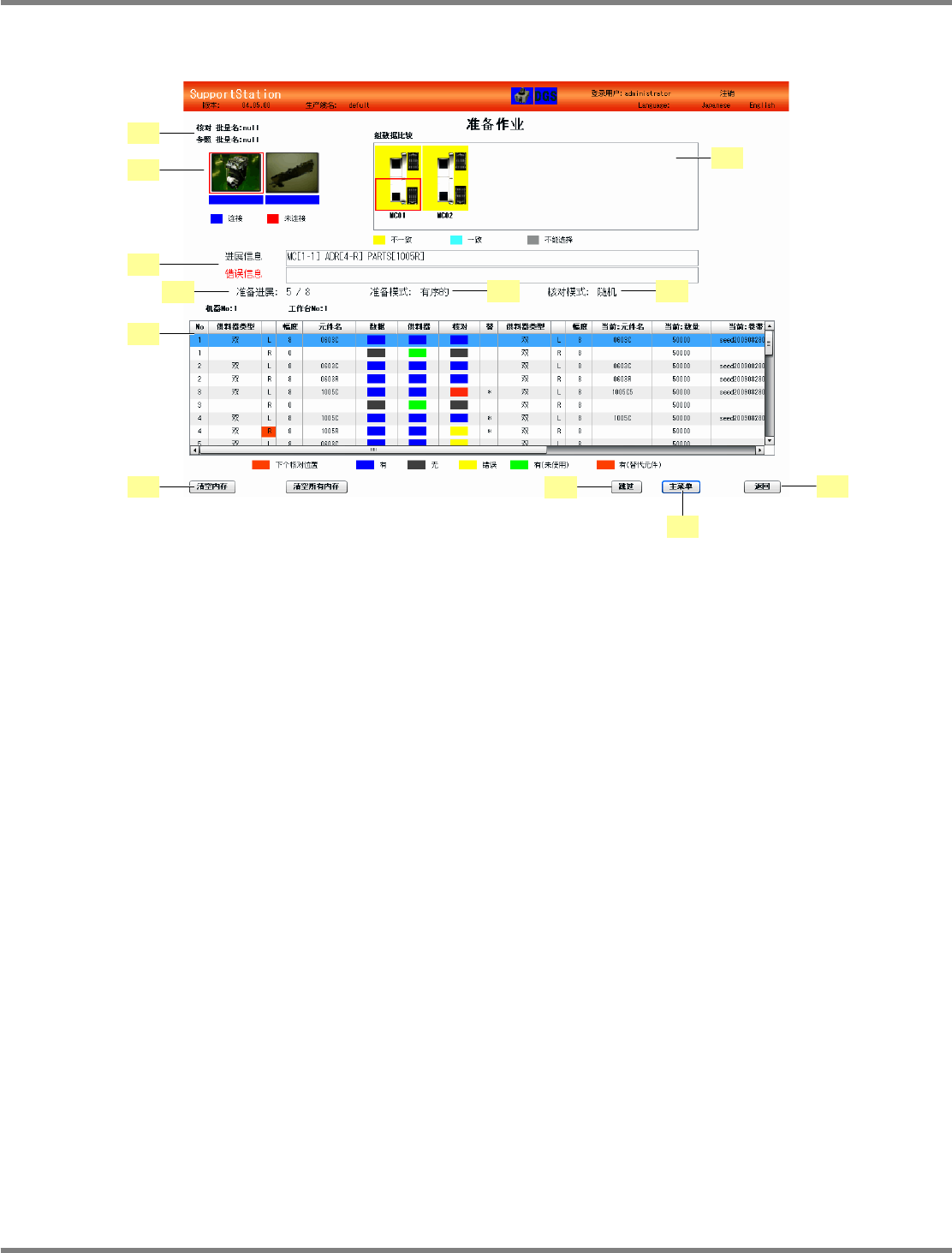

画面显示内容
说明
<
准备作业
>
画面上显示的信息。
1)
批量名
参照批量名
:
作为准备供料器时的比较对象数据的批量名
核对批量名
:
作为核对对象的批量名
2)
连接机器
显示交换台车、供料器的连接状态。用红框围住现在所选择的机器。
用图片下面的颜色条的颜色表示连接状态。
蓝色
:
已连接
红色
:
未连接
3)
生产线
显示生产线构成形象。用红框围住所选择的机器、工作台。
此外，用背景的颜色，按各工作台分别显示生产批量数据的比较结果
(
仅限于实装点
)
。
黄色
:
不一致
蓝色
:
一致
灰色
:
不能选择
“SET” :
准备完毕
4)
显示信息
显示进展信息和错误信息。
5)
准备进展
显示
“
核对完毕件数
/
全部件数
”
。
6)
准备模式
显示现在的准备模式
(
随机或有序的
)
。
准备模式可以在菜单的
“
核对选项设定
”
中进行设定。
关于详细内容，请阅读
“4.3.1
核对选项设定
”
。
3-1004
1)
2)
3)
5)
6)
9)
10)
12)
11)
8)
7)
4)
NPM-D
支持站
3.1
准备作业
EJM1DC-MB-03S-00 Page 3-5
7)
核对模式
显示现在的核对模式
(
随机或者有序
)
。
核对模式可在菜单的
“
核对选项设定
”
中进行设定。
关于详细内容，请阅读
“4.3.1
核对选项设定
”
。
8)
一览表
显示生产数据、内存数据、核对结果。以后再详细说明。
9)
清空内存、清空所有内存
点击清空内存，将会清除所选择的供料器的内存。
点击清空所有内存，将会清除所选择的交换台车上的供料器内存。
10)
跳过
仅在准备模式处于
“
有序模式
”
时显示。
点击后，将会移动到下一个核对位置。
11)
主菜单
点击后，将会回到
<
主菜单
>
画面。
12)
返回
点击后，将会回到
<
生产数据选择
>
画面。

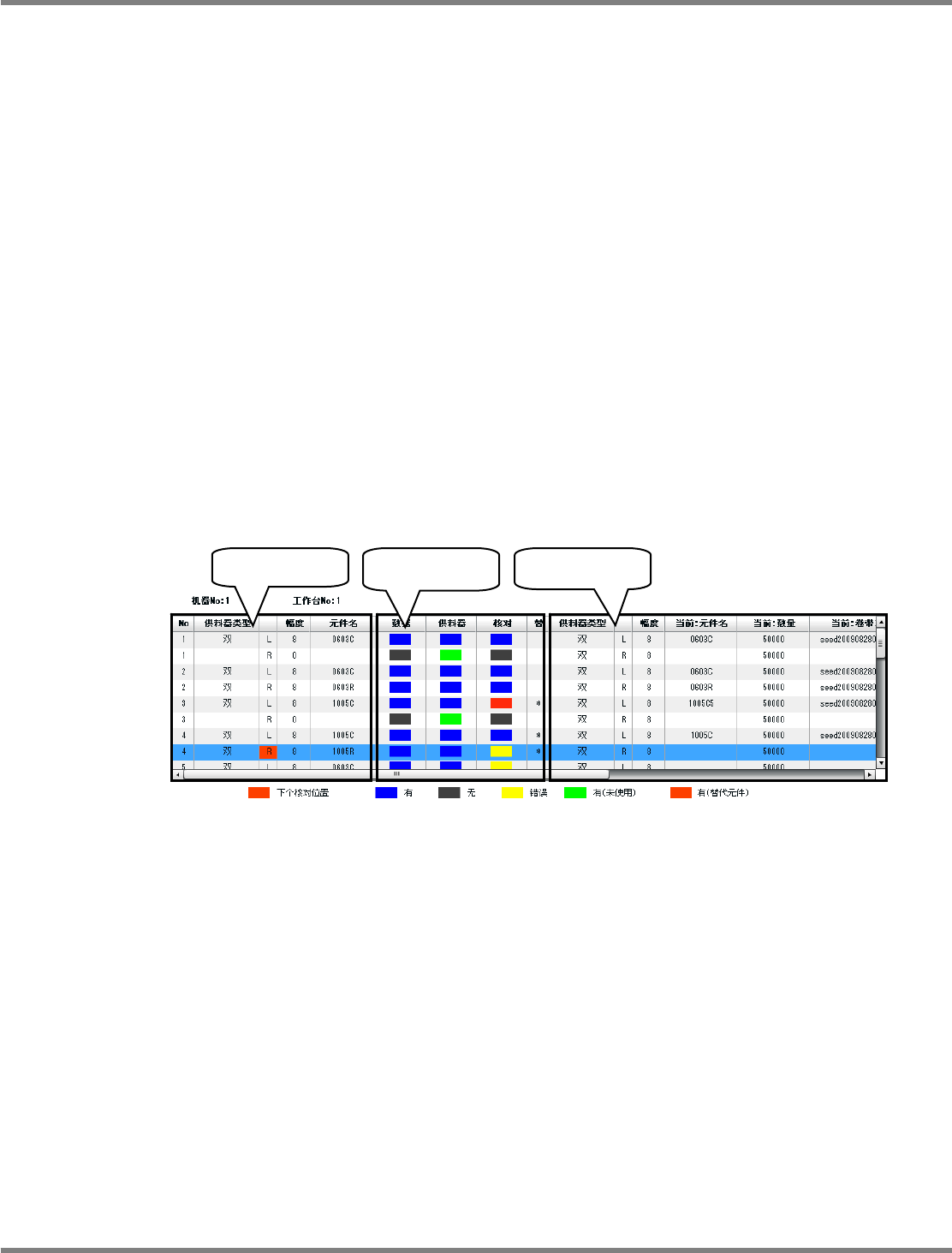

一览表
z
机器
No.
、工作台
No.
显示所选择的机器编号及工作台编号。
核对对象若是供料器，则不显示本栏目。
z
生产数据
核对对象若是交换台车，则显示所选择的机器、工作台的生产数据。
显示的数据是在
<
生产数据选择
>
画面上所选择的核对数据。
核对对象若是供料器，则会显示所有机器的所有工作台的生产数据内容。
显示的数据是仅限于实装点当中的参照数据与核对数据之间有差异的数据。
准备模式若是
“
有序模式
”
，将供料器子地址
(L/R)
栏目作为核对位置使用。子地址栏的背景颜色呈
橙色的地方，即核对位置。
z
内存信息
显示现在处于连接状态的供料器内存及交换台车上的供料器内存信息。
3-1005
生产数据
内存信息
核对结果
NPM-D
支持站
3.1
准备作业
Page 3-6 EJM1DC-MB-03S-00
z
核对结果
① 数据
蓝色
:
在生产数据上配置的供料器当中生产时使用的元件数据。
黄绿色
:
在生产数据上配置的供料器当中生产时不使用的元件数据。
灰色
:
没有在生产数据上配置的元件数据。
② 供料器
蓝色
:
已设置生产时使用并与生产数据上配置的供料器信息一样的供料器。
黄绿色
:
已设置生产时不使用并生产数据上没有配置的供料器。
黄色
:
已设置生产时使用并与生产数据上配置的供料器信息不同的供料器。
灰色
:
供料器尚未设置。
③ 核对
蓝色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息被正确记入
黄色
:
生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信息未被正确记
入
灰色
:
蓝色、黄色以外的状态
橙黄色
:
使用替代元件，生产数据和供料器信息一致的状态下
(
供料器为蓝色
)
元件信
息被正确记入
④ 能够使用替代元件时，用
∗
进行表示。
有线扫描设备蜂鸣音
OK :
劈
×
2 (
短间隔
)
NG :
劈
×
3 (
长间隔
)
核对确认
:
劈
×
6 (
短间隔
)
