NPM-D
支持站
1.2
机器说明
EJM1DC-MB-01S-00 Page 1-5
支持站
BOX
z

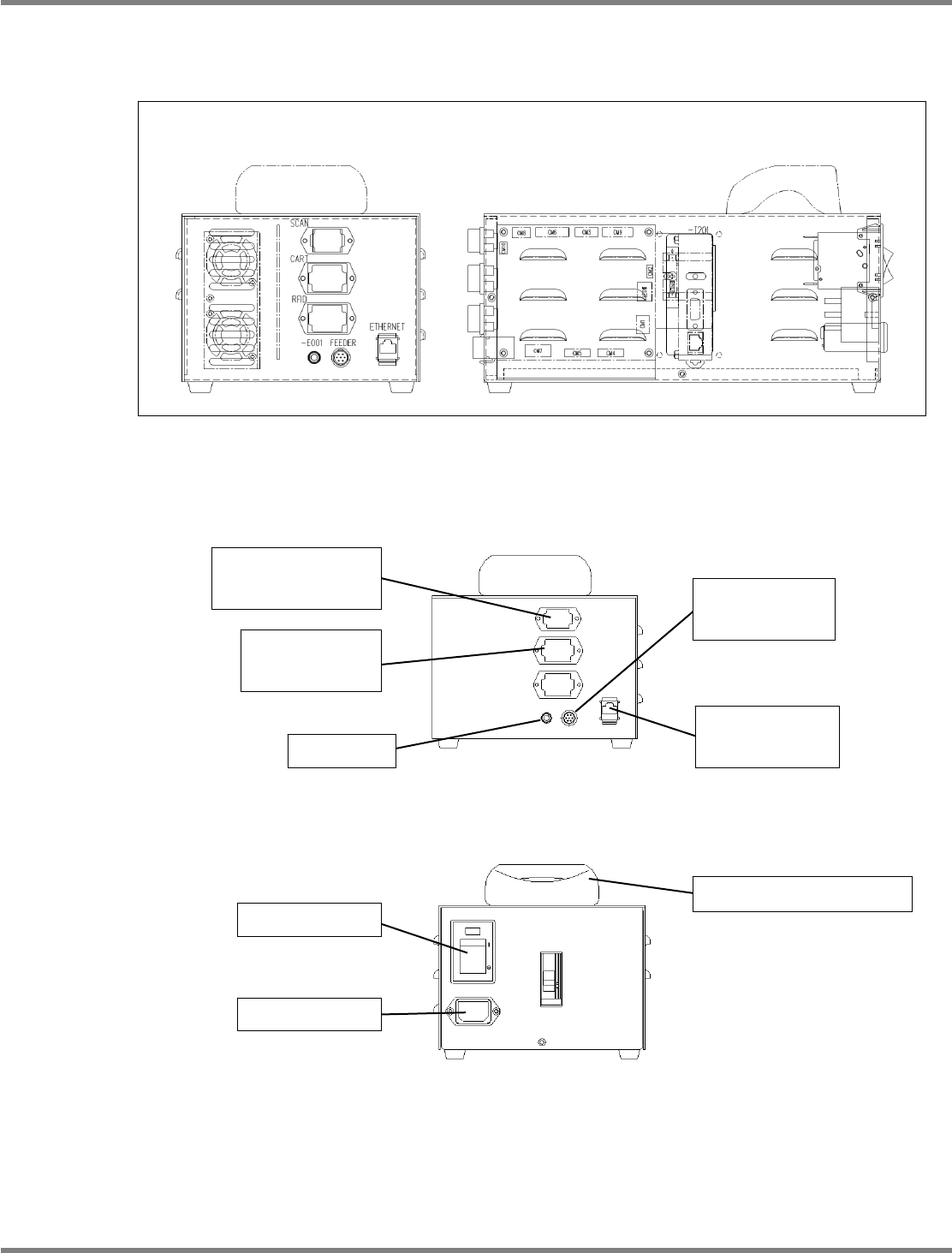

各部分的名称
支持站
BOX
概观图
有线扫描设备支架
电源开关
电源连接器
后视图
有线扫描设备
连接器
交换台车
连接器
以太网
连接器
启动
LED
前视图
供料器
连接器
NPM-D
支持站
1.2
机器说明
Page 1-6 EJM1DC-MB-01S-00
硬件规格
项目
内容
件号
N610077138AA
制造公司
松下生产科技株式会社
主体尺寸
W180
×
D300 (
突起部分除外
)
×
H168
质量
5.2
kg
电源电压
86 ~ 264 VAC 400 VA
控制器
支持站基板
: PNF0A6/PFSC
介质转换器
: NH-COM (H)-C1/Contec
以太网
: 1 Port
10/100BaseT
连接有线扫描设备
: 1 Port
RS232C 9600bps
连接交换台车
: 1 Port
RS422 1.25MHz IN
×
2
连接供料器
: 1 Port
RS485 38400bps IN
×
1 OUT
×
1
界面
连接
RFID: 1 Port
RS232C 38400bps IN
×
2 OUT
×
2
附属电缆 交换台车电缆
×
1 (3 m)
、供料器电缆
×
1 (3 m)
功能
更新单体供料器、整体交换台车的元件信息
使用温度
0 °C ~ 50 °C
保存温度
-20 °C ~ 60 °C
湿度
25% ~ 90% (
以不结露为条件
)
耐震耐冲击性
震动
1 G
冲击
10 G
可对应的供料器种类
可对应元件核对的供料器如下所示。
8mm
双式
T/F
8mm
单式
T/F
12mm
、
16mm
共同使用
T/F
24mm
、
32mm
共同使用
T/F
44mm
、
56mm
共同使用
T/F
72mm T/F
88mm T/F
104mm T/F
NPM-D
支持站
1.2
机器说明
EJM1DC-MB-01S-00 Page 1-7

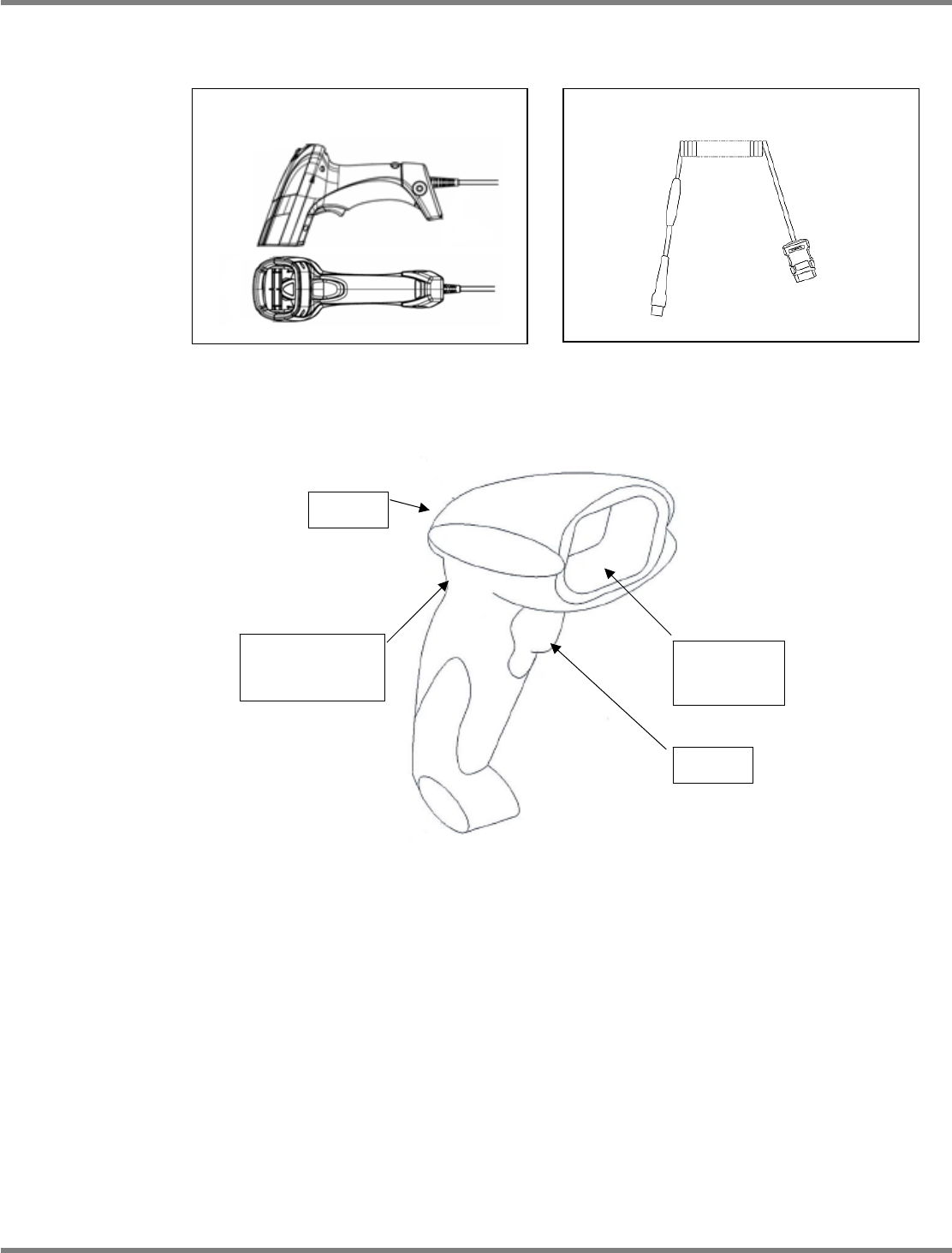

有线扫描设备
z
各部分的名称
LED
蜂鸣音
喇叭
扫描
窗口
扳机
扫描设备概观图 扫描设备电缆概观图
