NPM-D 支持站 5.3 有线扫描设备的设定 Page 5-6 EJM1DC-MB-05S-00 5.3 有线扫描设备的设定 将有线扫描设备设定为出厂时状态的 操作步骤如下所示。 1 确认支持站 BOX 与有线扫描设备的连 接是否正确。 • 关于连接和启动， 请阅读 “2.1.3 支持站 BOX 的 连接和启动 ” 。 ∗ 此时， 请勿连接支持站 BOX 与支持站 PC 间的 以太网电缆。 2 用有线扫描设备， 从上到下按顺序读取 如…
NPM-D
支持站
5.2
支持站
BOX
的设定
EJM1DC-MB-05S-00 Page 5-5
5

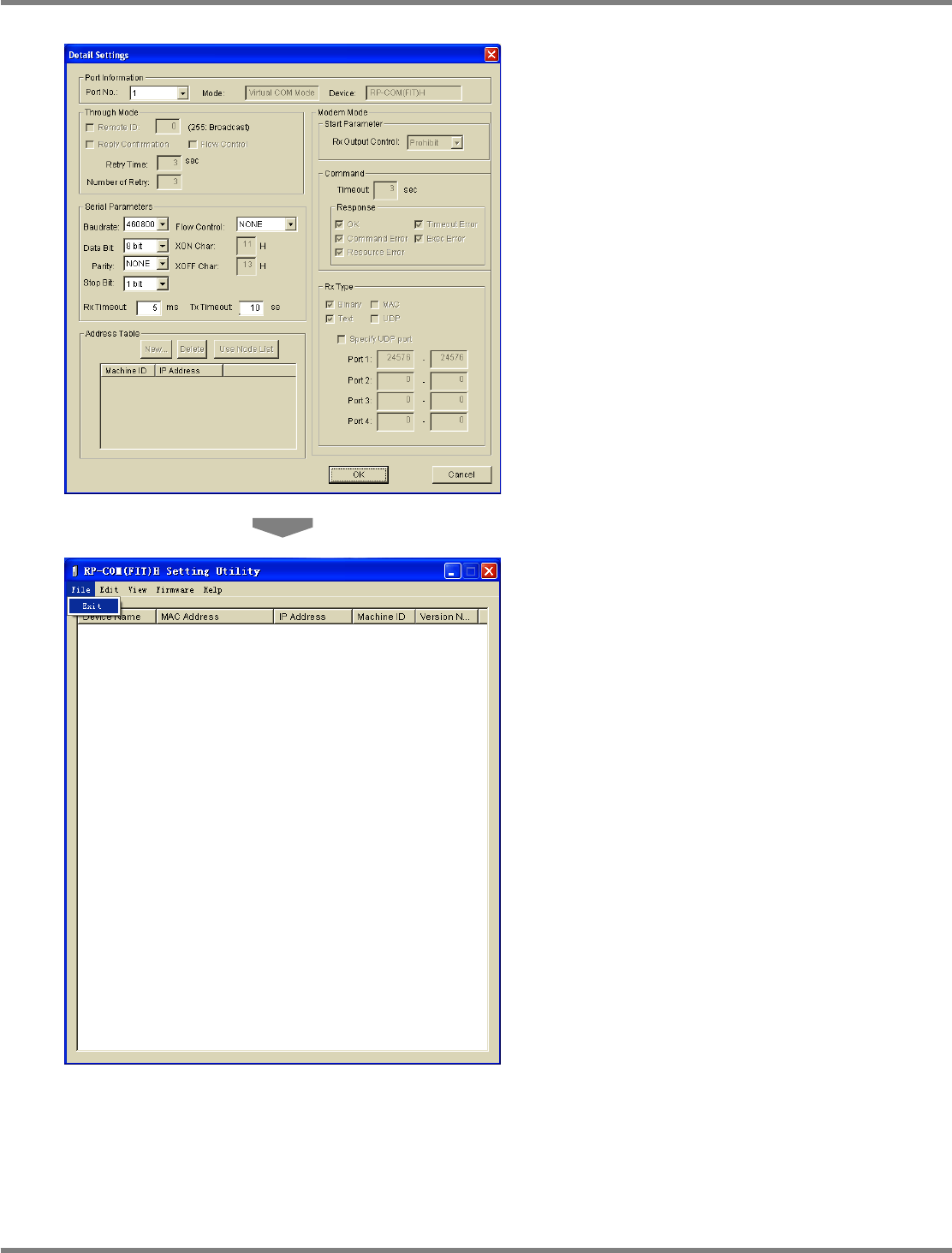

进行详细设定。
•
端口信息
Port No.: 1
•
序列参数
Baudrate: 460800
Data Bit: 8 bit
Parity: NONE
Stop Bit: 1 bit
Flow Control: NONE
XON Char.:
无设定
XOFF Char.:
无设定
Rx Timeout: 5 ms
Tx Timeout: 10 se
确认设定内容是否如上。
∗
没有必要变更时不用改变设定值。
6
结束设定实用功能。
•
选择菜单的
“File”
→
“Exit”
。
5-2006
5-2007
NPM-D
支持站
5.3
有线扫描设备的设定
Page 5-6 EJM1DC-MB-05S-00
5.3
有线扫描设备的设定
将有线扫描设备设定为出厂时状态的操作步骤如下所示。
1
确认支持站
BOX
与有线扫描设备的连
接是否正确。
•
关于连接和启动，请阅读
“2.1.3
支持站
BOX
的
连接和启动
”
。
∗
此时，请勿连接支持站
BOX
与支持站
PC
间的
以太网电缆。
2
用有线扫描设备，从上到下按顺序读取
如左所示的条形码。
•
勾扳机后发出的
”
哔
”
声代表条形码读取完毕。
5-2008
5-2009
5-2010
5-2011
5-2012
5-2013
NPM-D
支持站
5.4
选项许可
EJM1DC-MB-05S-00 Page 5-7
5.4
选项许可
5.4.1
确认选项许可的登录状态

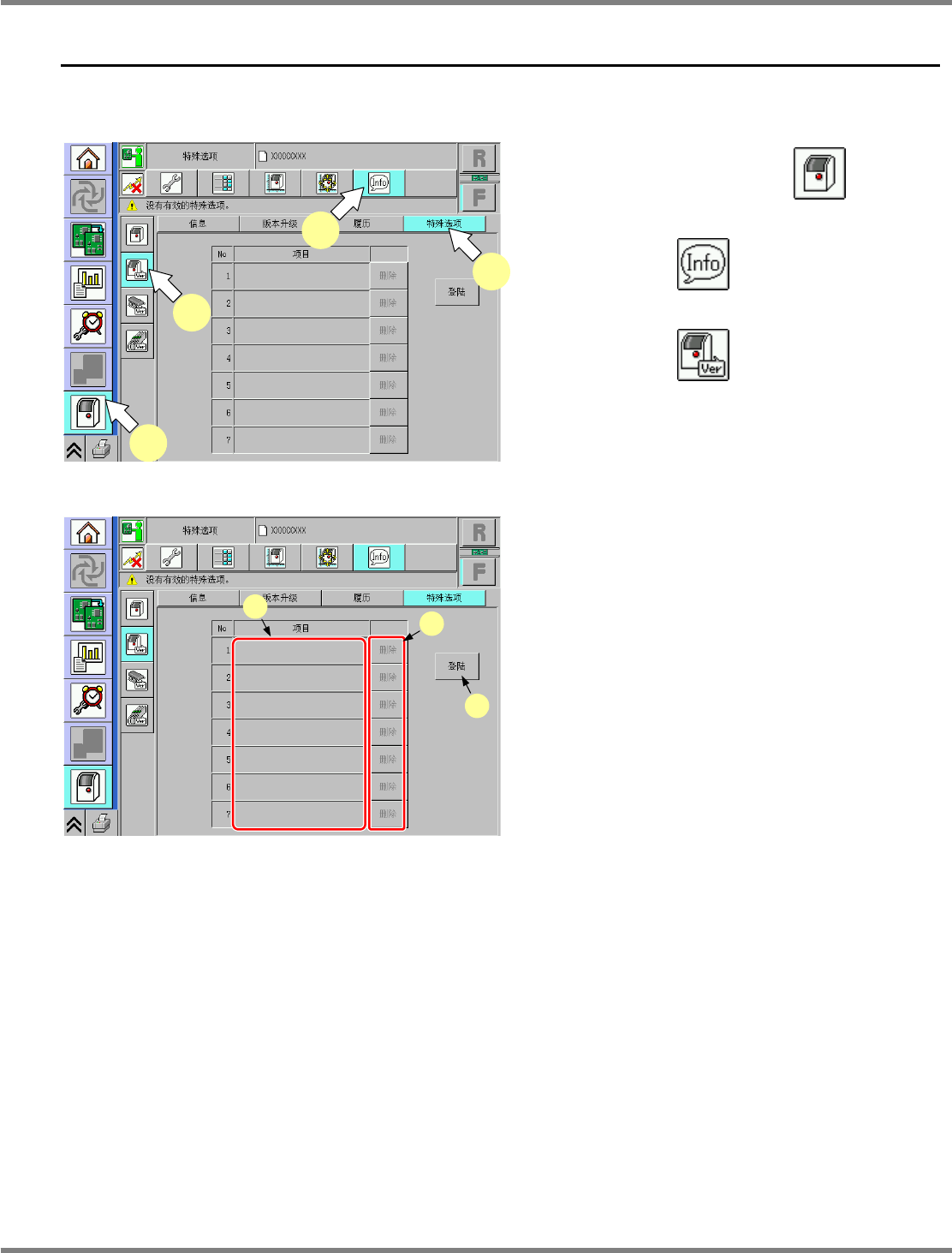

1
在
<
特殊选项
>
画面，按
。
2
按菜单的
。
3
按菜单的
。
4
按
[
特殊选项
]
。
a. ‘
项目
’
只显示登录了许可的项目。
b. [
删除
]
只有登录了许可的项目变为有效，可以按键。
c. [
登录
]
转移至登录许证的画面。
UnitVerWholeSpecialOption-01C01
a
c
b
UnitVerWholeSpecialOption-01C01
1
4
3
2
