NPM-D 支持站 3.1 准备作业 Page 3-16 EJM1DC-MB-03S-00 7 按供料器的确认按钮 c 后在供料器上 设置元件。 • 有线扫描设备发出核对完成的声音。 ∗ 请确认核对结果领域的 “ 数据 ” 、 “ 供料器 ” 、 “ 核对 ” 栏是否全部变成蓝色。 • 在进展信息上显示下一个核对对象的 元件信 息。 • 供料器子地址 (L/R) 栏的呈橙色的地方将移动 到下一个核对位置。 8 为了进行下一个核对作业，更…
NPM-D
支持站
3.1
准备作业
EJM1DC-MB-03S-00 Page 3-15

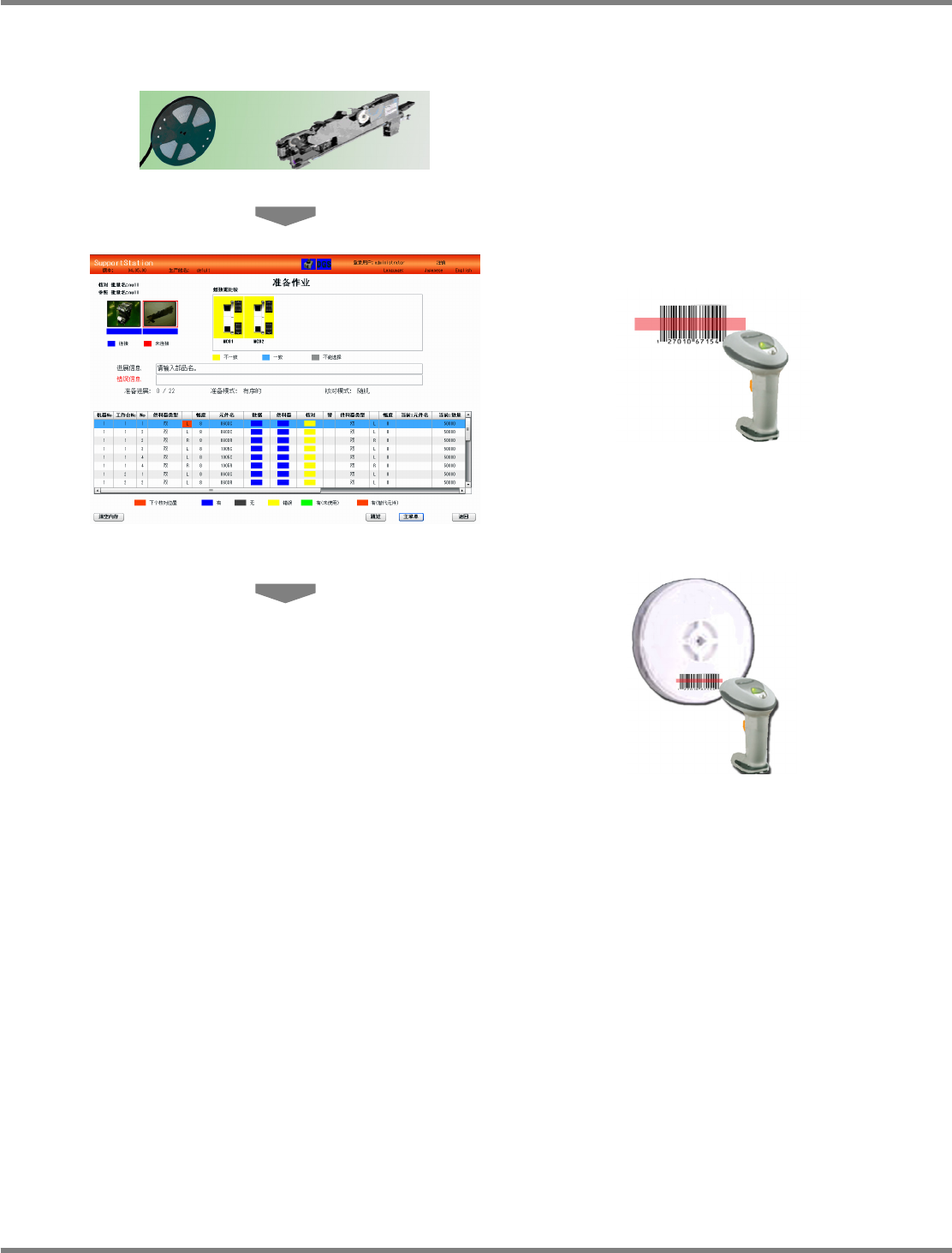

② 准备模式为有序模式的情况
5
准备生产所需的供料器、元件等。
•
在进展信息上显示设置对象的元件信息。
•
设置对象供料器的供料器子地址
(L/R)
呈橙
色。
6
扫描在元件上粘贴的
1D/2D
代码。
∗
供料器子地址
(L/R)
栏的背景颜色呈橙色的地
方即核对位置。
扫描
“
跳过
”
命令，或者点击
[
跳过
]
按钮，将移动到
下一个核对位置。
•
扫描元件名、操作员
ID
、批量名、厂商名、余
数、卷带
ID
等的核对作业所需的所有数据。
供料器的
LED
指示灯闪烁绿光。
使用替代元件时
•
只有在一览表中所表示的能够使用替代品的元
件才可以使用。
3-1010_2
NPM-D
支持站
3.1
准备作业
Page 3-16 EJM1DC-MB-03S-00
7
按供料器的确认按钮
c
后在供料器上
设置元件。
•
有线扫描设备发出核对完成的声音。
∗
请确认核对结果领域的
“
数据
”
、
“
供料器
”
、
“
核对
”
栏是否全部变成蓝色。
•
在进展信息上显示下一个核对对象的元件信
息。
•
供料器子地址
(L/R)
栏的呈橙色的地方将移动
到下一个核对位置。
8
为了进行下一个核对作业，更换供料
器。
9
对其它的供料器，重复进行步骤
6. ~ 8.
的作业。
准备模式处于有序模式时的供料器准备步骤到
此完毕。
3-1010_3
3-1014
该
LED
指示灯闪烁
绿光。
1
NPM-D
支持站
EJM1DC-MB-04S-00 Page 4-1
4.
维护
在本章中，对支持站的维护功能
(
各种设定、固件的版本升级等
)
进行说明。
