NPM-D 支持站 2.1 机器的连接和启动 EJM1DC-MB-02S-00 Page 2-7 3 连接支持站 BOX 与支持站 PC 。 • 用以太网电缆连接各个 LAN 端口。 请 使用符合 下述规格的电缆。 分类 5e 以上 跨接电缆 ∗ 支持站 BOX 仅对应跨接电缆。 ∗ 将支持站 PC 的另一个 LAN 端口连接到与 NPM-DGS 同一的网络。请使用符合下述 规格 的电缆。 分类 5e 以上 直连线 4 将附带的有线扫描…
NPM-D
支持站
2.1
机器的连接和启动
Page 2-6 EJM1DC-MB-02S-00
2.1.3
支持站
BOX
的连接和启动
1
在平坦的工作台上设置支持站
BOX
。
∗
请勿设置在地板上或者灰尘多的地方。
2
连接初级电源电缆。
•
电压
: AC100 ~ 240V 50/60Hz
容量
: 400VA
•
请使用符合下述规格的连接插头。
AC
插头
IEC 60320 C13
10A/250V
∗
地线端子必须接地。
初级电源电缆
2
NPM-D
支持站
2.1
机器的连接和启动
EJM1DC-MB-02S-00 Page 2-7
3
连接支持站
BOX
与支持站
PC
。
•
用以太网电缆连接各个
LAN
端口。请使用符合
下述规格的电缆。
分类
5e
以上
跨接电缆
∗
支持站
BOX
仅对应跨接电缆。
∗
将支持站
PC
的另一个
LAN
端口连接到与
NPM-DGS
同一的网络。请使用符合下述规格
的电缆。
分类
5e
以上
直连线
4
将附带的有线扫描设备电缆、交换台车
电缆和供料器电缆连接到专用的连接
器。
∗
此时，请勿在支持站
BOX
电源接通的状态下进
行有线扫描设备电缆的插拔。
有线扫描设备电缆
交换台车电缆
供料器电缆
3
NPM-D
支持站
2.1
机器的连接和启动
Page 2-8 EJM1DC-MB-02S-00

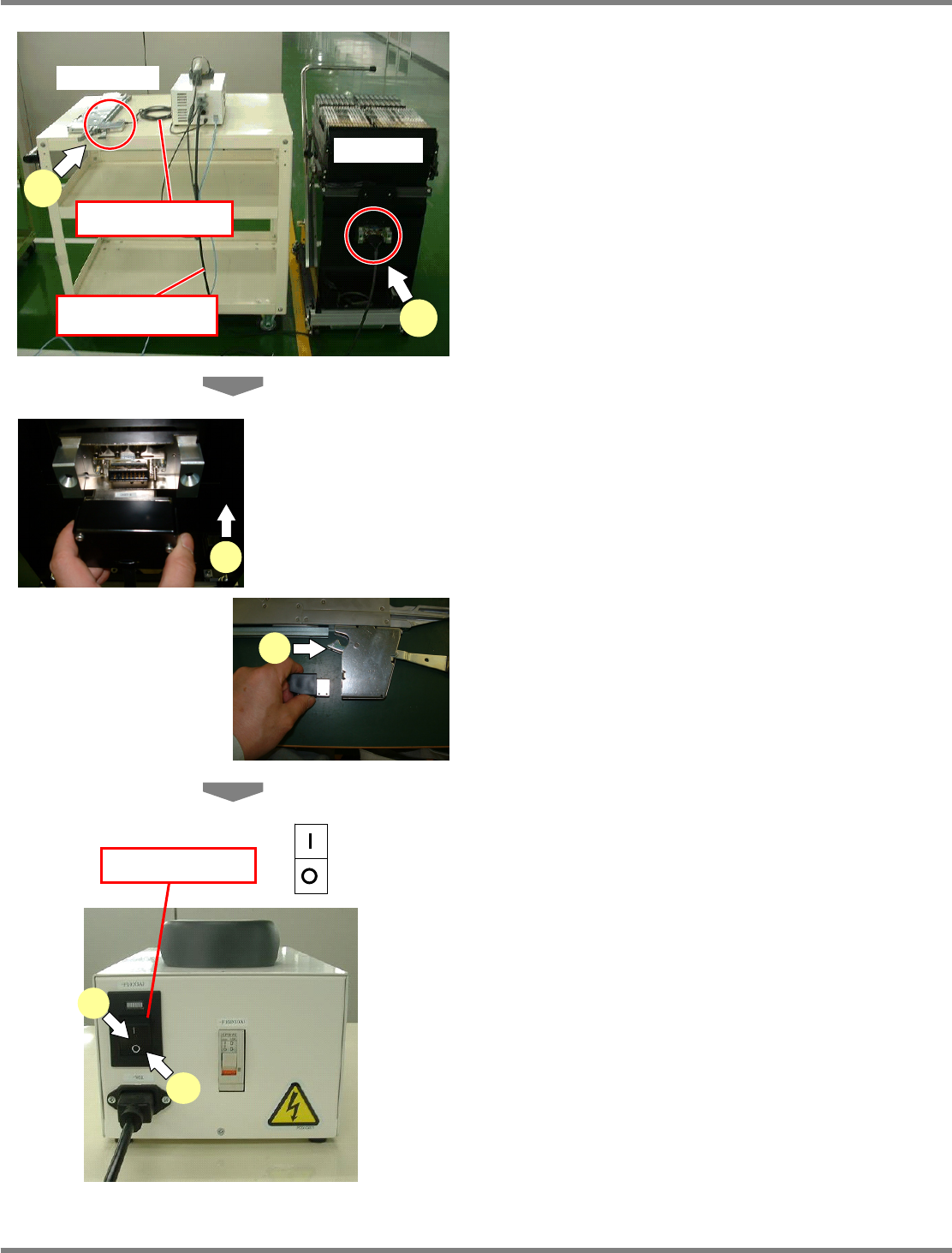

5
根据必要，连接交换台车、供料器。
6
将交换台车电缆连接到交换台车的连
接器。
•
使记载着连接器名的一面朝上，并插入到底。
7
将供料器电缆连接到供料器的连接器。
8
对所设置的支持站
BOX
电源开关进行
操作。
9
打开电源开关。
•
现在可以由支持站
BOX
向交换台车、供料器供
给电源。
•
因为对应热插拔，故在供给电源的状态下能进
行交换台车、供料器的插拔。
10
关上电源开关。
•
切断由支持站
BOX
向交换台车、供料器供给的
电源。
交换台车
供料器
交换台车电缆
供料器电缆
6
7
10
电源开关
9
ON
OFF
6
7
