7OM-1601 4 章 2. メンテナンスチェックリスト 4-9 2.5 1 年ごとメンテナンス ノート DE1 : ダフニーエポネックスグリース No.1 NM1 : モリノックグリース AP1 対象ユニット 点検、清掃、給油か所 作業 グリース 作業用具 チェック 3.2.2 エレベータ ユニット エレベータクランプ ロッド 点検 - 目視 3.2.3 マガジン 搭載部 マガジンレール 給油 DE1 油ウエス、シリンジ、 ノズル …
7OM-1601
4-8
4 章 2. メンテナンスチェックリスト
2.4 3 か月ごとメンテナンス
ノート
DE1: ダフニーエポネックスグリース No.1
NM1: モリノックグリース AP1
対象ユニット 点検、清掃、給油か所 作業 グリース 作業用具 チェック
3.2.1
パレット
レール 点検 - スケール
上面 点検 - スケール
3.2.2
エレベータ
ユニット
ボールネジ 給油 DE1 油ウエス、ハケ
フレーム下面 清掃、点検 ウエス
リニアガイド 給油 DE1 油ウエス、ハケ、
ハンドグリースガン
ベルト 点検 - 目視
3.2.3
マガジン
搭載部
シリンダ連結部 給油 NM1 油ウエス、シリンジ、
ノズル (No.18)
3.2.4
マガジン
ラックシャッタ支点部 給油 NM1 油ウエス、シリンジ、
ノズル (No.18)
3.2.5
トラバース
カート
パレット受け 点検 - 目視
リニアガイド 給油 DE1 油ウエス、シリンジ、
ノズル (No.18)
パレットチャック
給油 DE1 油ウエス
3.2.5.1
カッタ
ユニット
リニアガイド
給油 DE1
フラットリング
交換 -
T7D8
1109-004
7OM-1601
4 章 2. メンテナンスチェックリスト
4-9
2.5 1 年ごとメンテナンス
ノート
DE1: ダフニーエポネックスグリース No.1
NM1: モリノックグリース AP1
対象ユニット 点検、清掃、給油か所 作業 グリース 作業用具 チェック
3.2.2
エレベータ
ユニット
エレベータクランプ
ロッド
点検 - 目視
3.2.3
マガジン
搭載部
マガジンレール 給油 DE1 油ウエス、シリンジ、
ノズル (No.18)
3.2.5
トラバース
カート
エレベータクランパ 給油 NM1 油ウエス、シリンジ、
ノズル (No.18)
位置決めピン 給油 NM1 油ウエス、シリンジ、
ノズル (No.18)
3.2.5.1
カッタ
ユニット
フッ素シート 交換 - ドライバ、レンチ
ウレタンランプ 交換 - ドライバ、レンチ
T7D9
1003-003
7OM-1601
4-10
4 章 3. メンテナンスか所
3. メンテナンスか所
3.1 全体図
注 意
装置のカバーを外しての作業も含まれます。
メンテナンス終了後は、カバーを取付けてください。

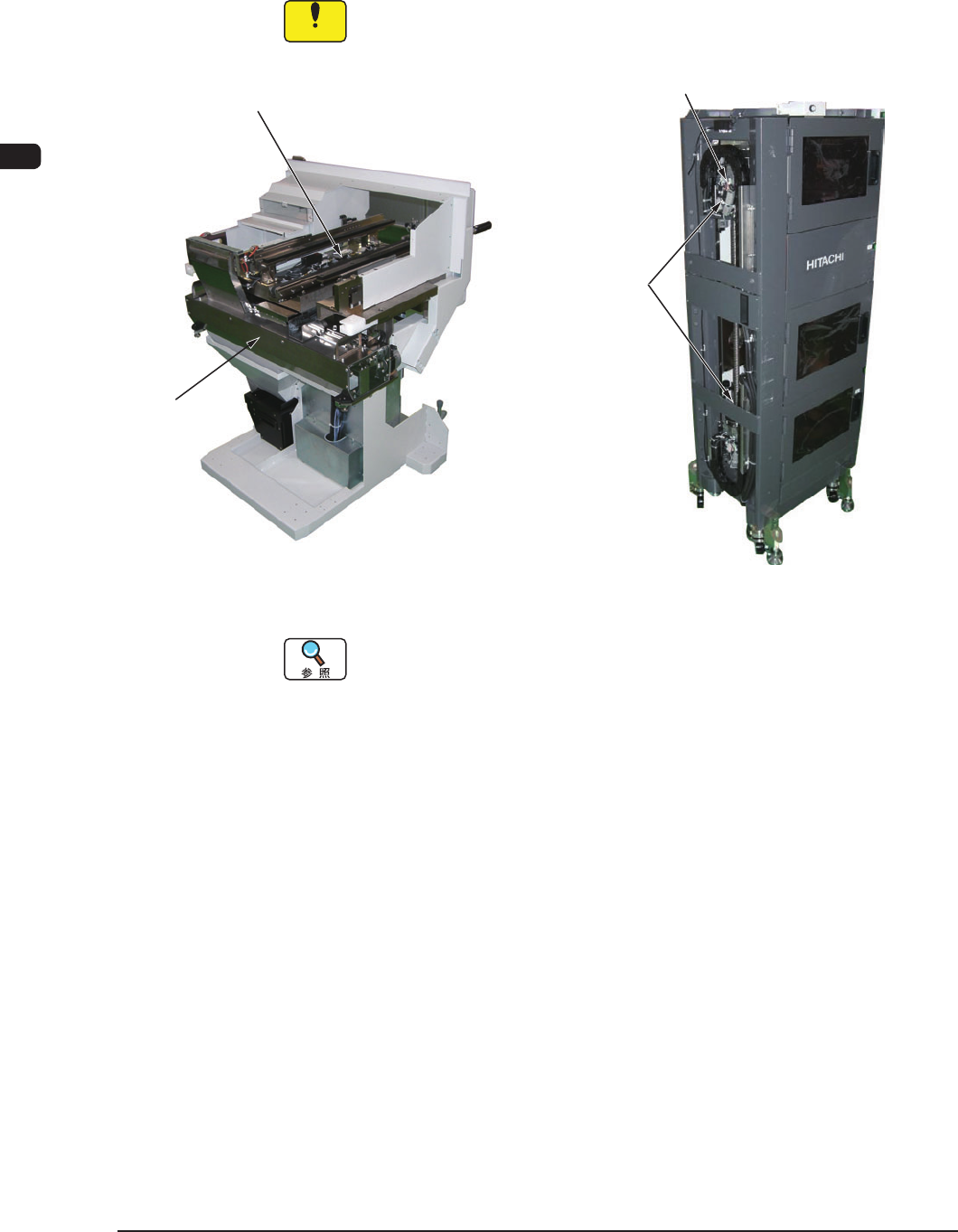

トラバースカート
エレベータ軸
マガジン搭載部
カッタユニット
F7D3
各部の詳細なメンテナンスか所およびメンテナンス方法については、
“3.2 点検 / 清掃 / 給油か所”以降を参照してください。
