1. 安全指南 INS-SVIBFDR-1.0S 10 单振动式管装供料器使用说明书 关于线性马达的废弃 线性马达的定子中使用了磁性非常强的磁铁。 在废弃线性马达时， 需要进行以下的脱磁处 理。委托废品公司处理时，也请 委托进行脱磁处理。 · 在拆下定子之前，请务必切断机 器的电源。 · 在拆下定子之前，请确保没有磁 性体的放置场所。 · 拆下的定子，请用厚度在 55 mm 以上的纸或木板等盖住。 · 请绝对不要分解拆下的定子。 · 在…
INS-SVIBFDR-1.0S 1. 安全指南
单振动式管装供料器使用说明书 9
注意
在开闭前面、侧面的防护罩时，请注意不要被夹住手指。
·手指有受伤的危险。
不要将手指伸入机器侧面的防护罩与基座之间的缝隙中。
·在拉出、推入模组时，手指有受伤的危险。
注意不要被基座上的引导销挂住衣服和手臂。
·手和手臂有受伤的危险。
在基座上没有模组的状态下，禁止对模组位置确认传感器、模组落
座确认传感器进行遮光使其动作。
·汽缸动作后，手指有可能被手柄或夹块夹住而受伤。
用手移动贴装工作头时，请注意不要按压定位相机单元。
·有可能导致相机位置偏移，影响贴装精度。
在安装吸嘴置放台时，请注意不要将手指伸到吸嘴置放台下面。
·手指有受伤的危险。
请使废料带处理单元的输送槽朝上将废料带处理单元放置在作业台
上。
·如果保持卸下时的状态放置，有可能因为单元的自重而使输送槽产
生变形。
在模组的线性马达附近 （55mm 以内）使用通常的金属工具的时候，
请注意因磁力而产生的吸力作用。
·将工具吸引过来后，有可能成为受伤的原因。
在模组的线性马达附近 （55mm 以内），请不要将磁卡、手表、精密
仪器等靠近。
·由于线性马达发生的磁力作用，有时会产生破损、故障。
य़⊼ᛣ
य़⊼ᛣ
⽕ℶ㾺
य़⊼ᛣ
1. 安全指南 INS-SVIBFDR-1.0S
10 单振动式管装供料器使用说明书
关于线性马达的废弃
线性马达的定子中使用了磁性非常强的磁铁。在废弃线性马达时，需要进行以下的脱磁处
理。委托废品公司处理时，也请委托进行脱磁处理。
·在拆下定子之前，请务必切断机器的电源。
·在拆下定子之前，请确保没有磁性体的放置场所。
·拆下的定子，请用厚度在 55 mm 以上的纸或木板等盖住。
·请绝对不要分解拆下的定子。
·在 330 度下加热 1 小时以上（脱磁处理），冷却后，作为一般的废弃物进行处理。
在拉出或插入模组时，请不要过度用力拉出或插入，以免撞击挡块。
请缓慢地拉出或插入。
·机器的安装位置有可能改变。
机器的一次侧请连接电压 AC 200V ～ 230V ± 10%、50/60Hz 的电源。
·范围外的电压会造成机器不能正常动作，或者损伤机器。
注意
ᇣᖗ㾺⬉
INS-SVIBFDR-1.0S 2. 机器概要
单振动式管装供料器使用说明书 11
2. 机器概要

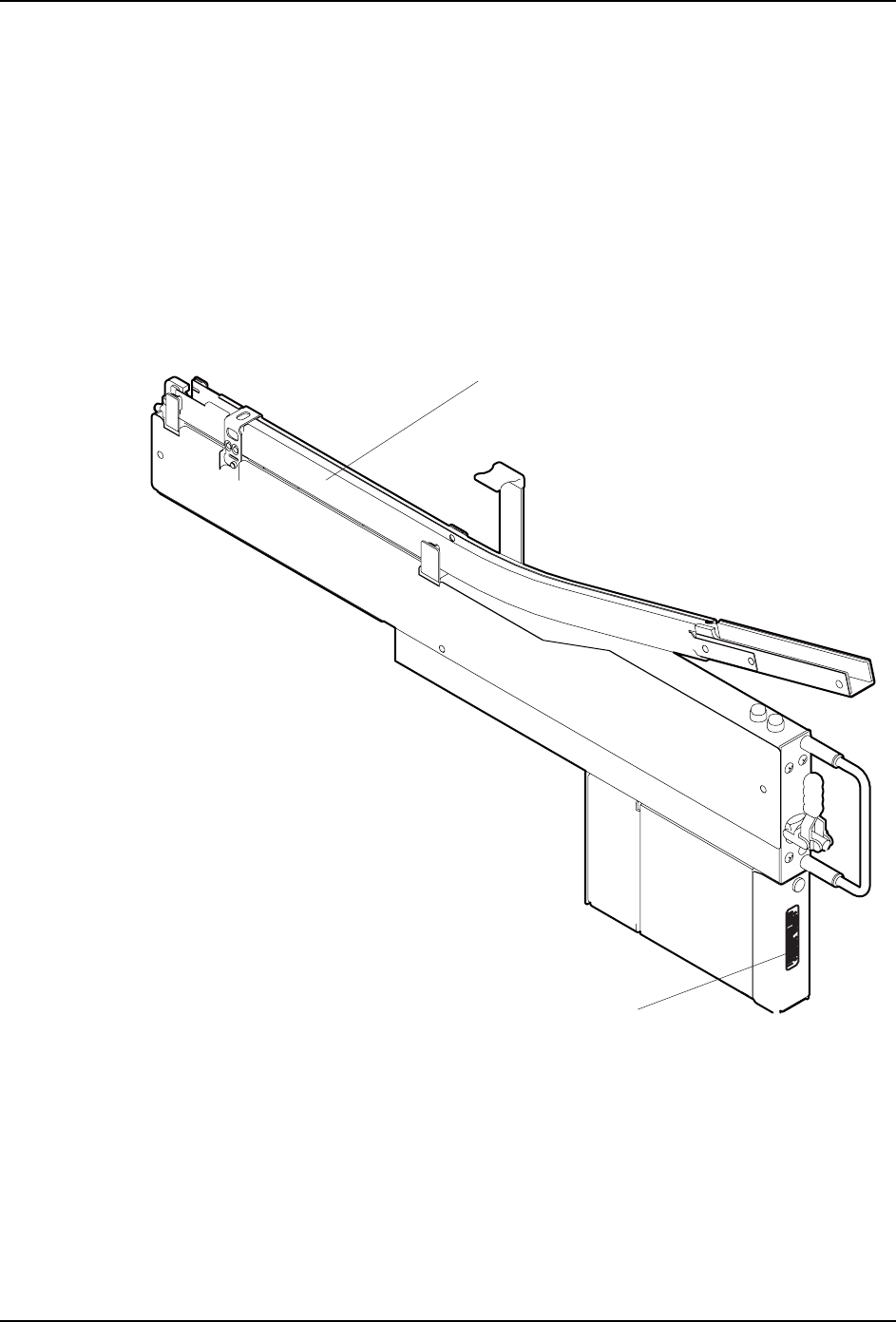

2.1 单振动式管装供料器
单振动式管装供料器 （以下称管装供料器）是一种通过振动将管装元件输送到机器内的装
置。
1 个管装供料器占有机器上的 3 个以上料槽。可以搭载 1 个种类的元件。
更换元件专用设计的滑槽后，可以对应各种尺寸的管装供应元件。
使用 Fujitrax 等元件管理系统时，对应供料器 ID 条形码。
备注 )单振动式管装供料器的占有料槽数根据供应元件的尺寸存在需要4个以上料槽的情况。
,'ᴵᔶⷕ
⒥ῑ
