INS-SVIBFDR-1.0S 3. 各部分的名称和功能 单振动式管装供料器使用说明书 13 3. 各部分的名称和功能 3.1 管装供料器本体 կ఼᭭ᴀԧ །㋻ ᪡䴶ᵓⲪ ,'ᴵᔶⷕ ᪡䴶ᵓ །ᴚ ⒥ῑ ᇐ䔼 䗮ֵᦦ༈ ᅮԡ䫔 ᅮԡ䫔 1676 䰆ℶ㨑ϟᴚ
2. 机器概要 INS-SVIBFDR-1.0S
12 单振动式管装供料器使用说明书
2.2 基本规格
备注 )
1.根据供应元件的尺寸存在需要 4 个以上料槽的情况。
2.各种工作头的最大元件尺寸 （宽度 [mm] ×长度 [mm] ×高度 [mm]
NXT-H01 工作头 : 74 × 74 × 25.4
NXT-H02 工作头 : 28 × 28 × 25.4 （74 × 74 × 25.4 （1 吸嘴运用时））
NXT-OF 工作头 : 50 × 25.4 （31 × 150 × 25.4 （机械爪不可）
3.H01 在 NXT 上动作时的最短周期时间。
因为供料器是振动送料的原因，送料速度会根据元件的尺寸而不同。
对象机种 NXT, NXT-II
占有料槽 最小 3 个料槽 （注意 1）
对象工作头 H01，H02，OF 各个贴装工作头
对象元件 在用户提供了以下信息后，判断是否可以作为对象元件使用。
·样品元件和元件图纸
·样品料管和料管图纸
根据搭载此供料器的机器的工作头种类而不同。（注意 2）
最大元件高度 25.4mm （包括引脚高度）
吸取高度 以元件上面等于固有值上的元件吸取基准高度± 1mm 的标准制
作滑槽。
请通过吸取高度修正量调整至合适的高度。
（详细内容请参照 "5.2 外形数据的设定 "）
最大搭载料管数 1 根
料管换线功能 无
元件供应速度 32mm/sec
3300CPH （注意 3）
电源 DC24V
（从 NXT 通过通信接插件供应）
必须软件 ·NXT 应用程序 V5.14 或更高版本
·Fuji Flexa V5.0.0 或更高版本
INS-SVIBFDR-1.0S 3. 各部分的名称和功能
单振动式管装供料器使用说明书 13
3. 各部分的名称和功能
3.1 管装供料器本体
կ఼᭭ᴀԧ
།㋻
᪡䴶ᵓⲪ
,'ᴵᔶⷕ
᪡䴶ᵓ
།ᴚ
⒥ῑ
ᇐ䔼
䗮ֵᦦ༈
ᅮԡ䫔
ᅮԡ䫔
1676
䰆ℶ㨑ϟᴚ
3. 各部分的名称和功能 INS-SVIBFDR-1.0S
14 单振动式管装供料器使用说明书

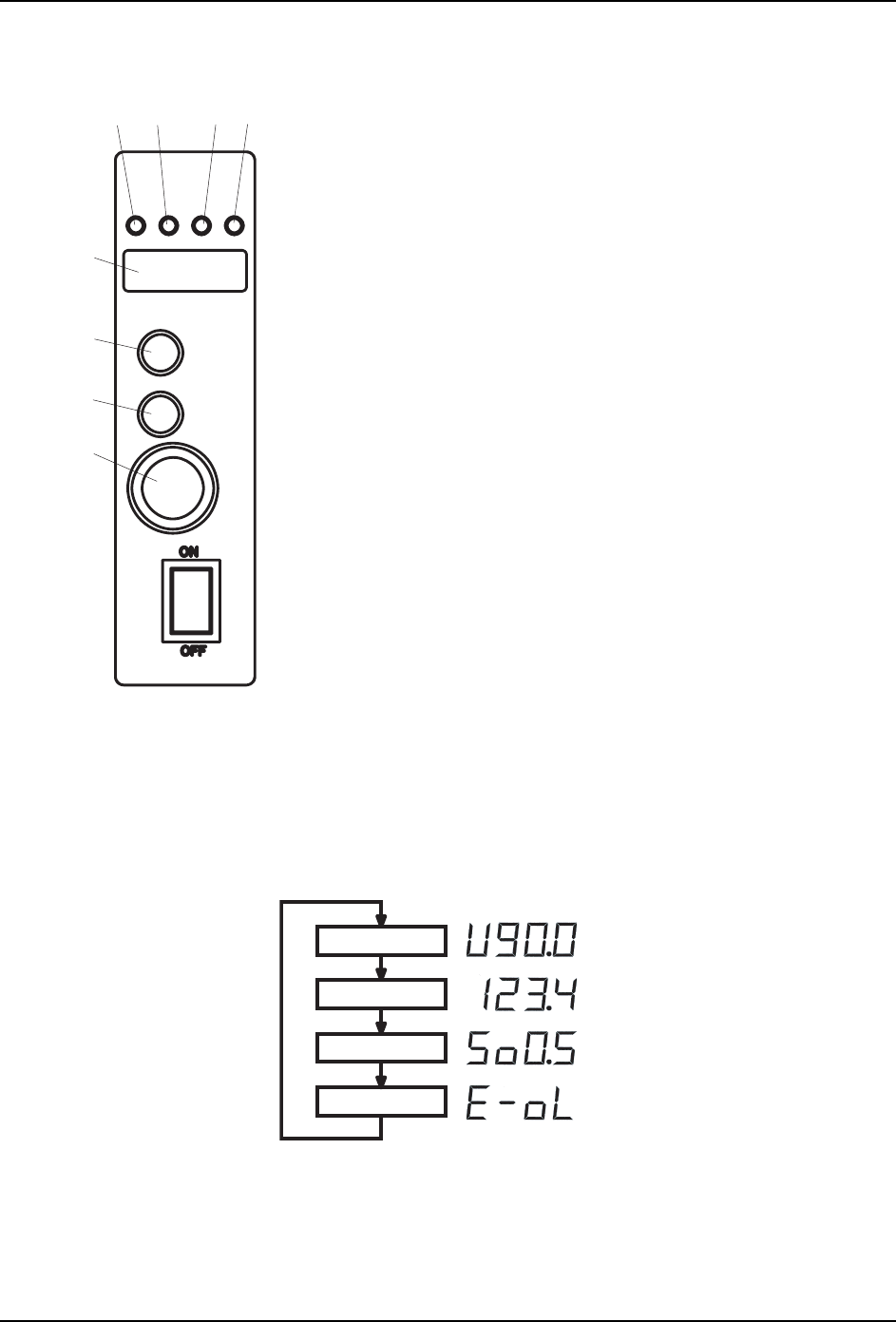

3.2 操作面板
备注 )按下 ENTER 按钮后，数据显示部的显示被切换为如下所示。
Tips) [Soft start] 仅在数据变更模式时可以选择。
Tips) [ 错误显示 ] 仅在发生警告时显示。
1. 运转 （RUN）灯
运转状态时亮灯。
2. 警告 （ALM）灯
发生错误时亮灯或者闪烁。
3. 行程 （V）灯
选择了输出设定显示时亮灯。
4. 频率 （Hz）灯
选择了频率设定显示时亮灯。
5. 数据显示部
显示设定电压 （%）， 频率 （Hz），Soft start 和错误编码。
6. ENTER 按钮
切换到数据显示部显示的设定项目。
变更数据时按下后，变更后的数据被保存。
7. SET 按钮
持续按下约 2 秒钟后，可以切换显示模式和数据变更模式。
数据变更模式时，数据显示部的变更行闪烁，成为可以变更数据
状态。
在变更电压设定和频率设定的数据时再次按下后，变更行被切
换。
8. 设定转盘
变更数据显示部的设定值。
RUN
ALM
V
Hz
ENTER
SET
01NST-0972
3
4
2
1
5
6
7
8
错误显示
Ｓｏｆｔ ｓｔａｒｔ设定
频率设定
电压设定
01NST-0973S
