INS-SVIBFDR-1.0S 4. 基本操作
单振动式管装供料器使用说明书 19
4. 基本操作
4.1 滑槽的安装
1. 请选择适合搭载料管的滑槽。
注意 )请安装元件专用设计的滑槽。
2. 使用左右的螺栓，将滑槽前方的部件固定支架固定在管装供料器上。
3. 将滑槽底面的孔位置对准管装供料器上面的螺丝孔，并且使用螺栓进行固定 （3 处）。
4. 基本操作 INS-SVIBFDR-1.0S
20 单振动式管装供料器使用说明书

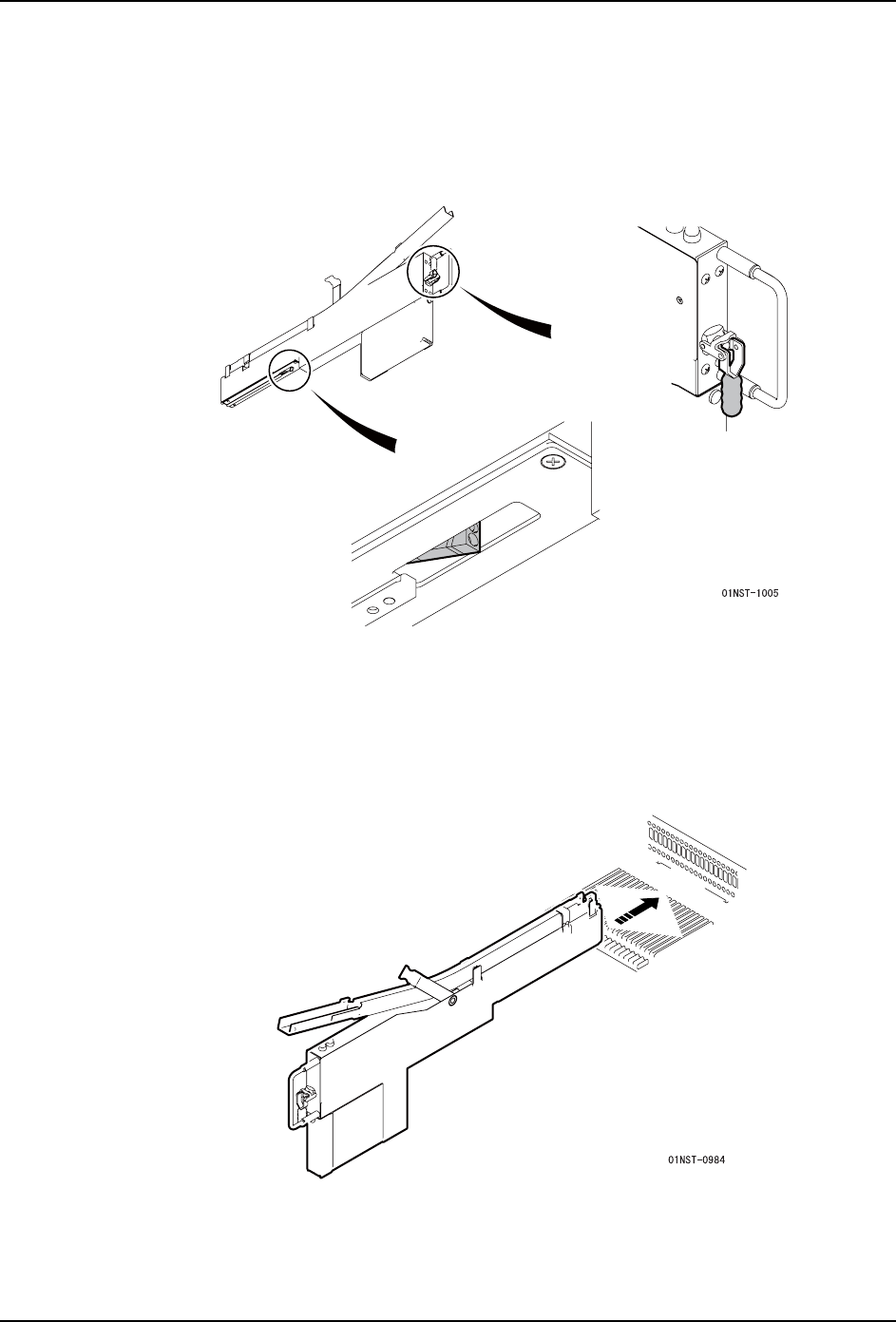

4.2 将管装供料器安装到机器上或者将其卸下
4.2.1 安装方法
1. 请按下夹紧杆。变成松开状态。
2. 将管装供料器下面的导轨对准料站托架的料槽，并且将管装供料器的前端搭载到料站托
架上面。
注意 )将管装供料器搭载到料站托架上面的时候，请注意手或手指不要夹在管装供料器与料站托
架之间。
注意 )如果料站托架上面的相邻料槽中已经搭载了其他的供料器的时候，请注意手或手指不要夹
在 2 个供料器之间。
