INS-SVIBFDR-1.0S 5. 编程
单振动式管装供料器使用说明书 25
5. 编程
使用管装供料器时，请进行元件数据 （封装数据和外形数据）和机器构成 （供料器安装）
的设定。
关于 Fuji Flexa 的操作方法，请参照 Fuji Flexa 用户手册。
元件数据的名称虽然可以任意标注，但是，在以下的说明中作为输入例，将元件数据的各数
据 （Part Name、Package Name、Shape Name）的名称设定为 [VIBRATORY]。
5.1 封装数据的设定
请按照以下的方法，设定封装数据。
1. 在使用管装供料器的 Job 中创建封装数据。
（在以下的说明中，将封装数据的名称设定为 [VIBRATORY]。）
2. 请双击封装数据。显示 [Package Data] 画面。
3. 在 [Packaging Type] 项目中选择 “Stick”。
4. 在 [Type Width] 项目中选择料管宽度。
5. 编程 INS-SVIBFDR-1.0S
26 单振动式管装供料器使用说明书
5.2 外形数据的设定
请按照以下的方法，设定外形数据。
1. 在使用管装供料器的 Job 中创建外形数据。
（在以下的说明中，将外形数据的名称设定为 [VIBRATORY]。）
2. 请双击外形数据。显示 [Shape Data] 画面。
3. 在 [Shape Data] 画面上输入元件主体尺寸和 Vision Type 等数据。（元件主体尺寸等数
据请参照元件图纸。）
5.2.1 吸取位置修正值的设定
使用的滑槽是按照元件上面为固有值的元件吸取基准高度± 1mm 的标准被制作。如果元件吸
取基准高度不是 0 时，请将高度方向的吸取位置修正值 （Pick-up Point Offset Z）输入
到外形数据的处理数据中。
Tips) XY 方向上进行吸取修正时，也请输入 Pick-up Point Offset X 和 Pick-up Point Offset Y。
INS-SVIBFDR-1.0S 5. 编程
单振动式管装供料器使用说明书 27
请按照以下的方法，将吸取位置的修正值输入到处理数据中。

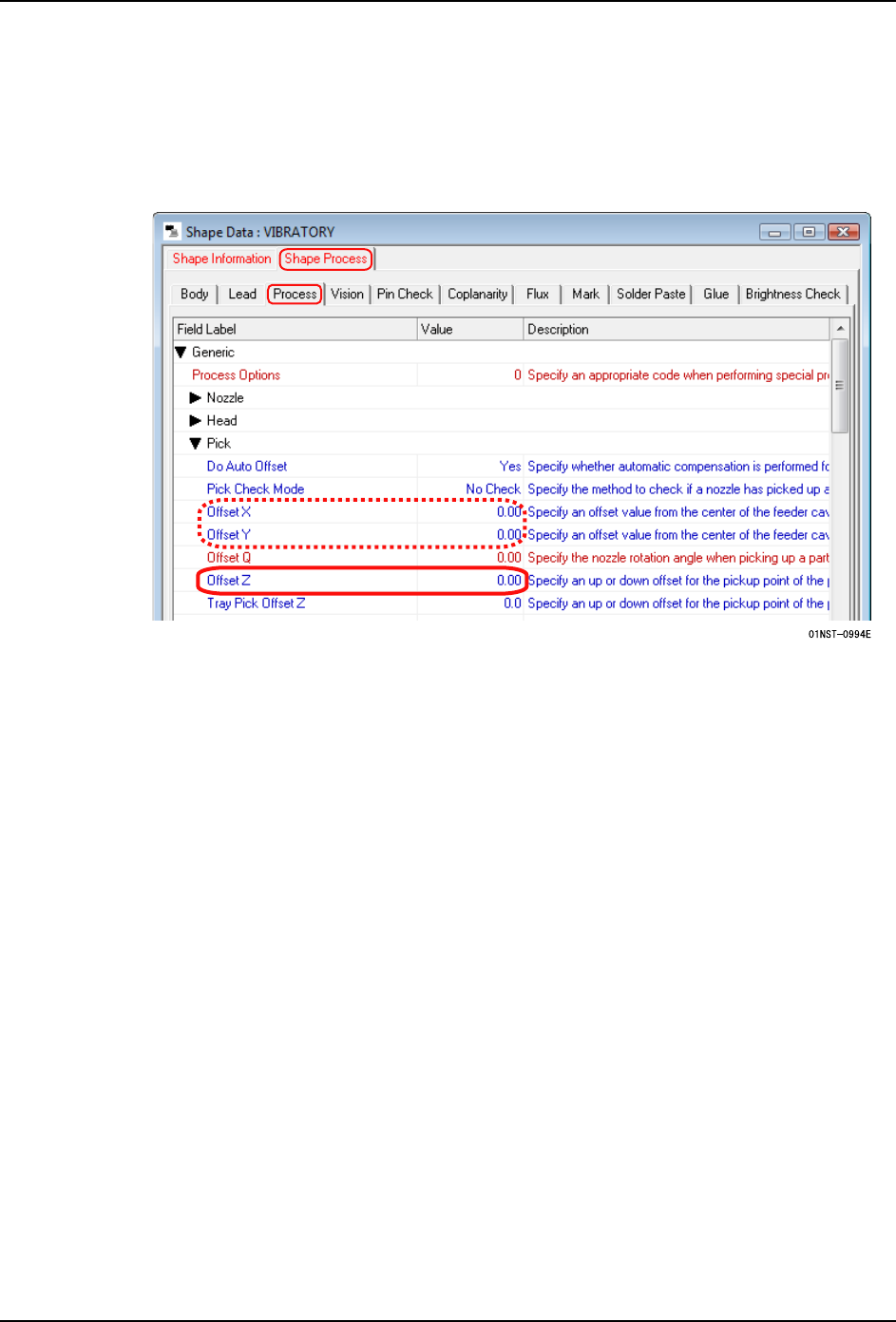

1. 在 [Shape Data] 画面上选择 [Shape Process] 标签页，并且选择 [Process] 标签页。
2. 在 [Generic]-[Pick] 组的 [Offset Z] 项目中输入数值。
（想要在 XY 方向进行修正吸取时，请在 [Offset X] 项目和 [Offset Y] 项目中输入数
值。
