6.3 元件数据 （封装数据和外形数据）的创建
6.3.1 封装数据的创建
请按照以下的方法，创建封装数据。
1. 在使用管装供料器的 Job 中创建封装数据。
（在以下的说明中，将封装数据的名称设定为 [VIBRATORY]。）
2. 请双击封装数据。显示 [Package Data] 画面。
3. 在 [Packaging Type] 项目中选择 “Stick”。
4. 在 [Type Width] 项目中选择料管宽度。
6. 部件更换作业 INS-SVIBFDR-1.0S
36 单振动式管装供料器使用说明书
6.3.2 外形数据的创建
请按照以下的方法，创建外形数据。
1. 在使用管装供料器的 Job 中创建外形数据。
（在以下的说明中，将外形数据的名称设定为 [VIBRATORY]。）
2. 请双击外形数据。显示 [Shape Data] 画面。
3. 在 [Shape Data] 画面上输入元件主体尺寸和 Vision Type 等数据。（元件主体尺寸等数
据请参照元件图纸。）
备注 ) 进行元件修正吸取时，请按照以下的方法输入吸取位置的修正值。
1. 在 [Shape Data] 画面上选择 [Shape Process] 标签页，并且选择 [Process] 标签页。
2. 在 [Generic]-[Pick] 组的 [Offset X]、[Offset Y] 和 [Offset Z] 项目中输入数值。
INS-SVIBFDR-1.0S 6. 部件更换作业
单振动式管装供料器使用说明书 37
6.3.3 元件数据的创建
请按照以下的方法，创建元件数据丅
1. 在使用管装供料器的 Job 中创建元件数据。
（在以下的说明中，将元件数据的名称设定为 [VIBRATORY]。）

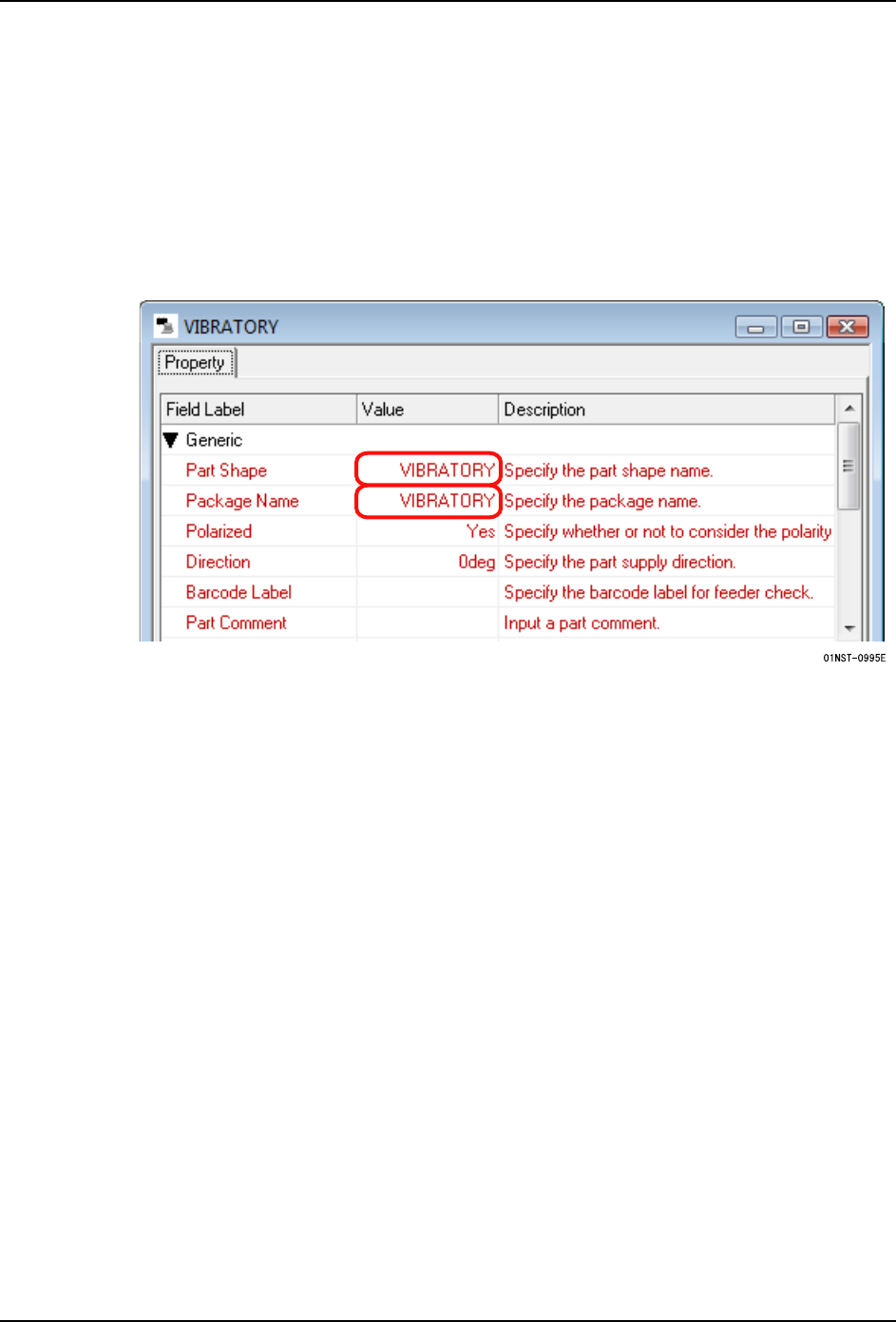

2. 请双击元件数据。显示元件数据画面。
3. 在 [Part Shape] 项目中输入之前创建的外形数据名。
4. 在 [Package Name] 项目中输入之前创建的封装数据名。
