3. 各部分的名称和功能 INS-SVIBFDR-1.0S 16 单振动式管装供料器使用说明书 3.5 元件到位传感器 用于检测是否能够吸取元件的传 感器。 如果传感器位置处没有元件时， 滑槽进行振动，将元件供应至吸取 位置。 3.6 料尽预告传感器 用于检测元件是否足够的传感器 。 如果传感器位置处没有元件时， 有元件灯熄灯。
INS-SVIBFDR-1.0S 3. 各部分的名称和功能
单振动式管装供料器使用说明书 15
3.3 有元件灯
亮灯时：表示有充足的元件供应。
熄灯时：表示元件供应不充分。（请更换料管来供应元件）
3.4 复位开关
在机器上安装了管装供料器后，复位开关亮灯。（在供料器安装时一直亮灯。）
在机器上的管装供料器发生错误时，请在供应元件后，按下复位开关以解除错误。
Tips) 按下复位开关后，不需要将管装供料器从机器上取下就可以进行复位。
注意 )请不要在自动运转中按下复位开关。（存在被判断为机器料尽而停止运转的可能性。）
０１ＮＳＴ－０９７
４Ｓ
有元件灯（黄色）
ＰＡＲＴＳ
ＰＲＥＳＥＮＣＥ
０１ＮＳＴ－０９７
５Ｓ
复位开关（绿色）
ＲＥＳＥＴ
3. 各部分的名称和功能 INS-SVIBFDR-1.0S
16 单振动式管装供料器使用说明书
3.5 元件到位传感器
用于检测是否能够吸取元件的传感器。
如果传感器位置处没有元件时，滑槽进行振动，将元件供应至吸取位置。
3.6 料尽预告传感器
用于检测元件是否足够的传感器。
如果传感器位置处没有元件时，有元件灯熄灯。
INS-SVIBFDR-1.0S 3. 各部分的名称和功能
单振动式管装供料器使用说明书 17

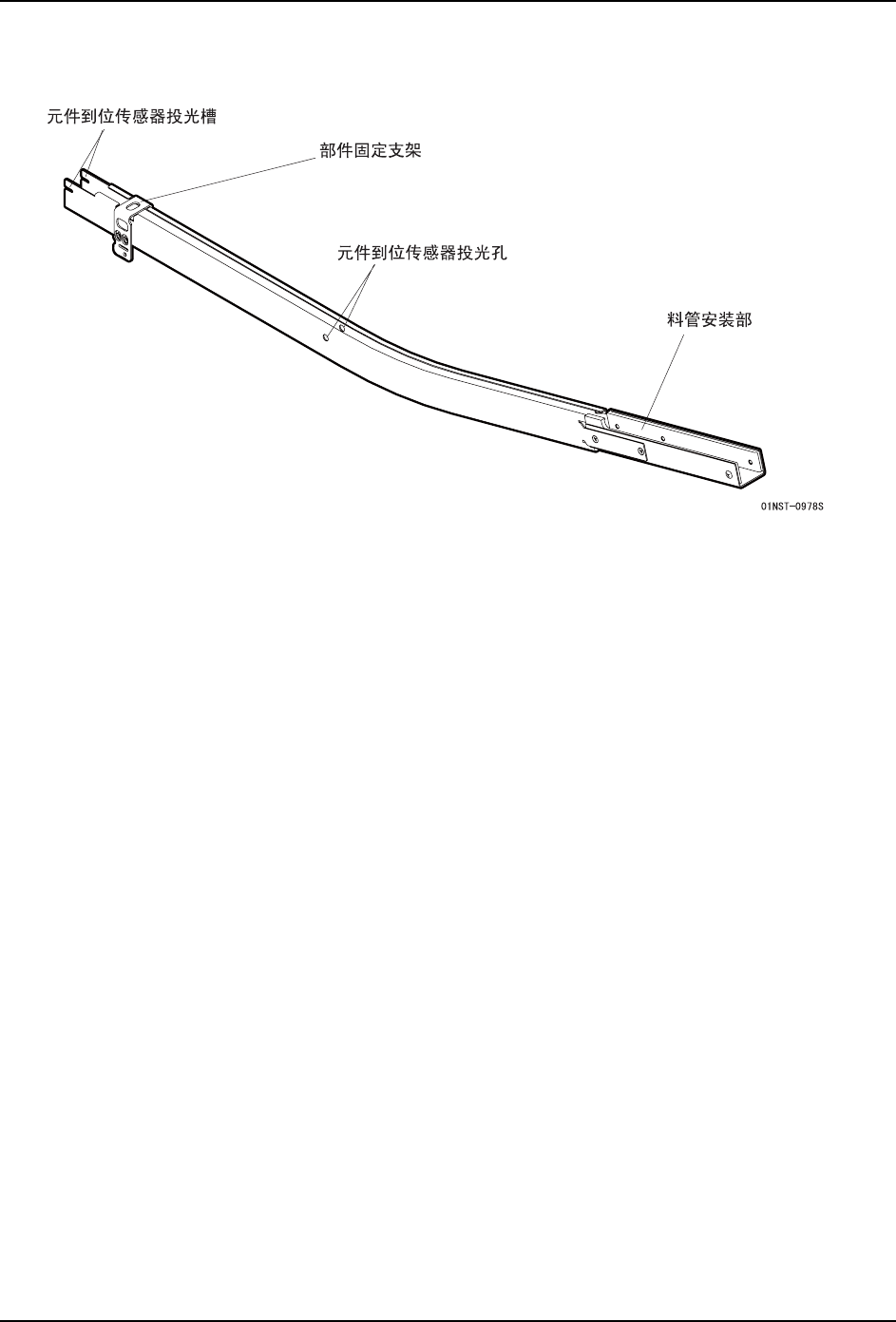

3.7 滑槽
因为滑槽被设计成各元件专用，所以，请使用符合元件形状的滑槽。
Tips) 滑槽的基本构造如上图所示。根据元件形状，宽度、高度和倾斜部分的角度有所不同。
