3.7 滑槽
因为滑槽被设计成各元件专用，所以，请使用符合元件形状的滑槽。

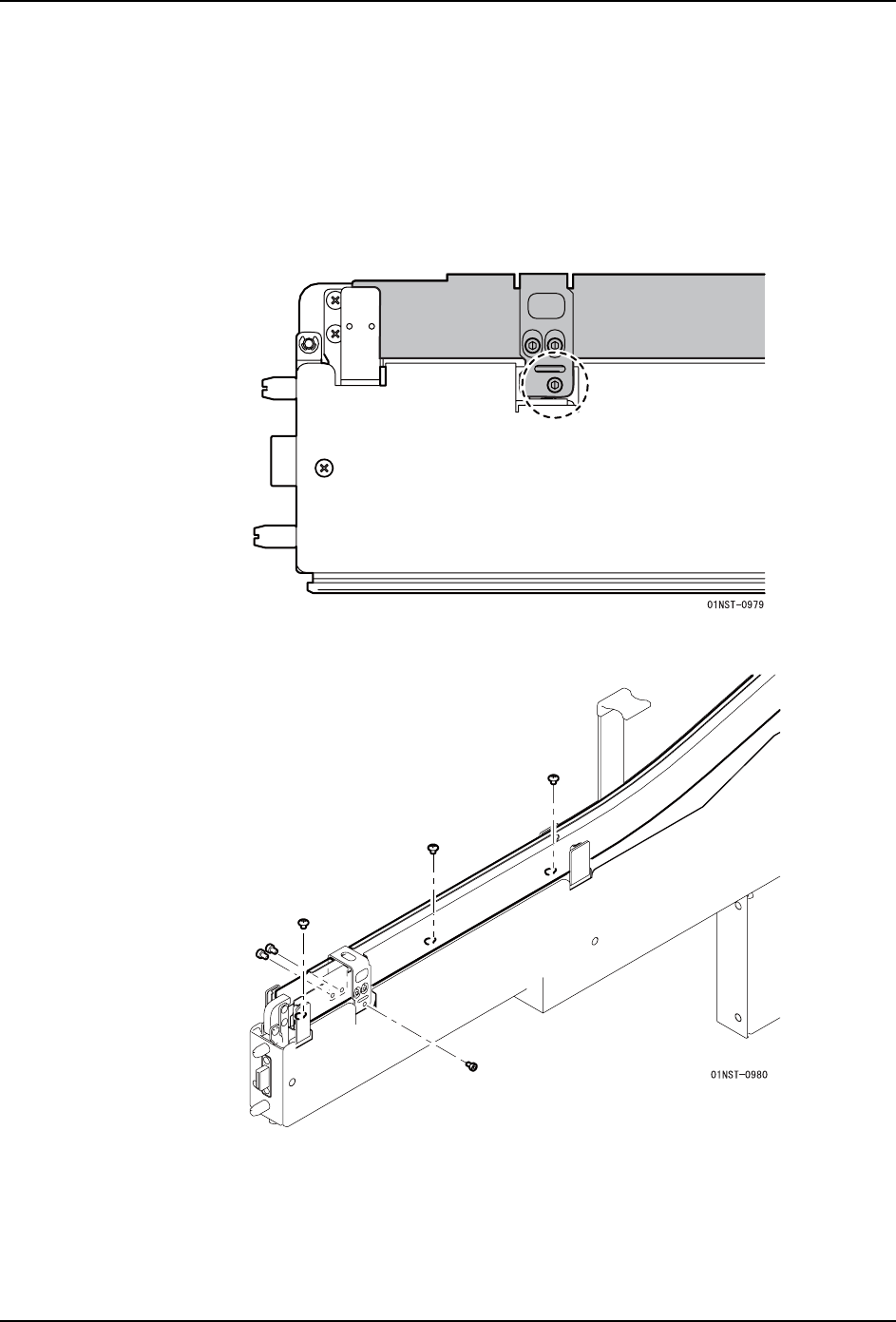

Tips) 滑槽的基本构造如上图所示。根据元件形状，宽度、高度和倾斜部分的角度有所不同。
3. 各部分的名称和功能 INS-SVIBFDR-1.0S
18 单振动式管装供料器使用说明书
MEMO:
INS-SVIBFDR-1.0S 4. 基本操作
单振动式管装供料器使用说明书 19
4. 基本操作
4.1 滑槽的安装
1. 请选择适合搭载料管的滑槽。
注意 )请安装元件专用设计的滑槽。
2. 使用左右的螺栓，将滑槽前方的部件固定支架固定在管装供料器上。
3. 将滑槽底面的孔位置对准管装供料器上面的螺丝孔，并且使用螺栓进行固定 （3 处）。
