请按照以下的方法，将吸取位置的修正值输入到处理数据中。
1. 在 [Shape Data] 画面上选择 [Shape Process] 标签页，并且选择 [Process] 标签页。
2. 在 [Generic]-[Pick] 组的 [Offset Z] 项目中输入数值。
（想要在 XY 方向进行修正吸取时，请在 [Offset X] 项目和 [Offset Y] 项目中输入数
值。
5. 编程 INS-SVIBFDR-1.0S
28 单振动式管装供料器使用说明书
5.3 元件数据的设定
请按照以下的方法，设定元件数据。
1. 在使用管装供料器的 Job 中创建元件数据。
（在以下的说明中，将元件数据的名称设定为 [VIBRATORY]。）
2. 请双击元件数据。显示元件数据画面。
3. 在 [Part Shape] 项目中输入之前创建的外形数据名。
4. 在 [Package Name] 项目中输入之前创建的封装数据名。
INS-SVIBFDR-1.0S 5. 编程
单振动式管装供料器使用说明书 29
5.4 机器构成的设定
5.4.1 Feeder Available 的设定
请按照以下的方法，将管装供料器设定成能够使用的状态。

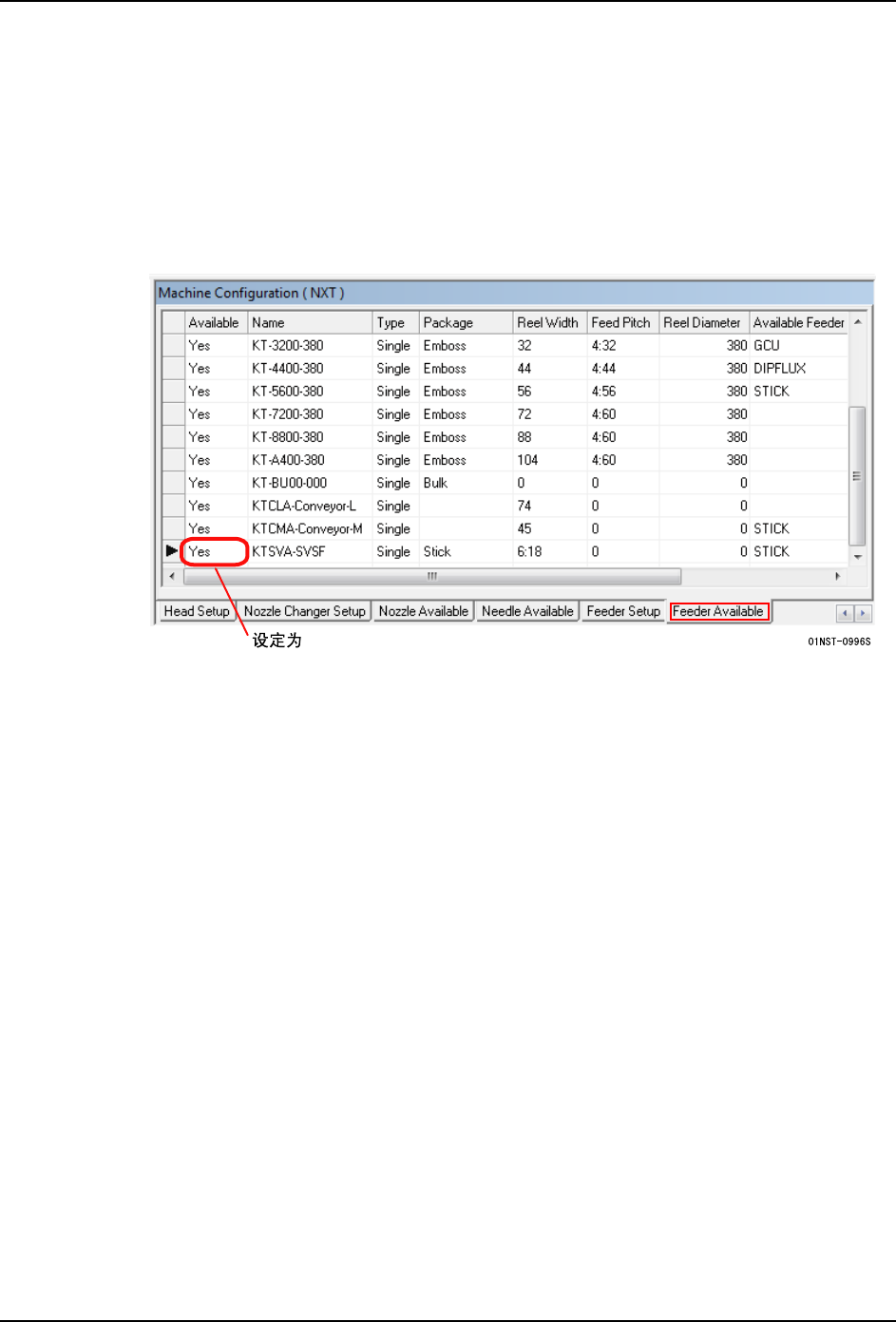

1. 打开 [Machine Configuration] 画面。
2. 在 [Feeder Available] 标签页内，确认管装供料器 （[Name] 项目为 “KTSVA-SVSF”）
的 [Available] 项目被设定为了 “Yes”。
备注 )如果要使用的管装供料器的名称 “KTSVA-SVSF”在列表内不存在时，请选择 [ 工具 ]
菜单的 [ 规格数据的更新 ]，更新规格数据。
5.4.2 供料器安装
通常，不需要进行供料器安装的设定。供料器安装在优化中根据 Feeder Available 被自动
决定。
Yes
