INS-SVIBFDR-1.0S 2. 机器概要
单振动式管装供料器使用说明书 11
2. 机器概要
2.1 单振动式管装供料器
单振动式管装供料器 （以下称管装供料器）是一种通过振动将管装元件输送到机器内的装
置。
1 个管装供料器占有机器上的 3 个以上料槽。可以搭载 1 个种类的元件。
更换元件专用设计的滑槽后，可以对应各种尺寸的管装供应元件。
使用 Fujitrax 等元件管理系统时，对应供料器 ID 条形码。
备注 )单振动式管装供料器的占有料槽数根据供应元件的尺寸存在需要4个以上料槽的情况。
,'ᴵᔶⷕ
⒥ῑ
1676
2. 机器概要 INS-SVIBFDR-1.0S
12 单振动式管装供料器使用说明书
2.2 基本规格
备注 )
1.根据供应元件的尺寸存在需要 4 个以上料槽的情况。
2.各种工作头的最大元件尺寸 （宽度 [mm] ×长度 [mm] ×高度 [mm]
NXT-H01 工作头 : 74 × 74 × 25.4
NXT-H02 工作头 : 28 × 28 × 25.4 （74 × 74 × 25.4 （1 吸嘴运用时））
NXT-OF 工作头 : 50 × 25.4 （31 × 150 × 25.4 （机械爪不可）
3.H01 在 NXT 上动作时的最短周期时间。
因为供料器是振动送料的原因，送料速度会根据元件的尺寸而不同。
对象机种 NXT, NXT-II
占有料槽 最小 3 个料槽 （注意 1）
对象工作头 H01，H02，OF 各个贴装工作头
对象元件 在用户提供了以下信息后，判断是否可以作为对象元件使用。
·样品元件和元件图纸
·样品料管和料管图纸
根据搭载此供料器的机器的工作头种类而不同。（注意 2）
最大元件高度 25.4mm （包括引脚高度）
吸取高度 以元件上面等于固有值上的元件吸取基准高度± 1mm 的标准制
作滑槽。
请通过吸取高度修正量调整至合适的高度。
（详细内容请参照 "5.2 外形数据的设定 "）
最大搭载料管数 1 根
料管换线功能 无
元件供应速度 32mm/sec
3300CPH （注意 3）
电源 DC24V
（从 NXT 通过通信接插件供应）
必须软件 ·NXT 应用程序 V5.14 或更高版本
·Fuji Flexa V5.0.0 或更高版本
INS-SVIBFDR-1.0S 3. 各部分的名称和功能
单振动式管装供料器使用说明书 13

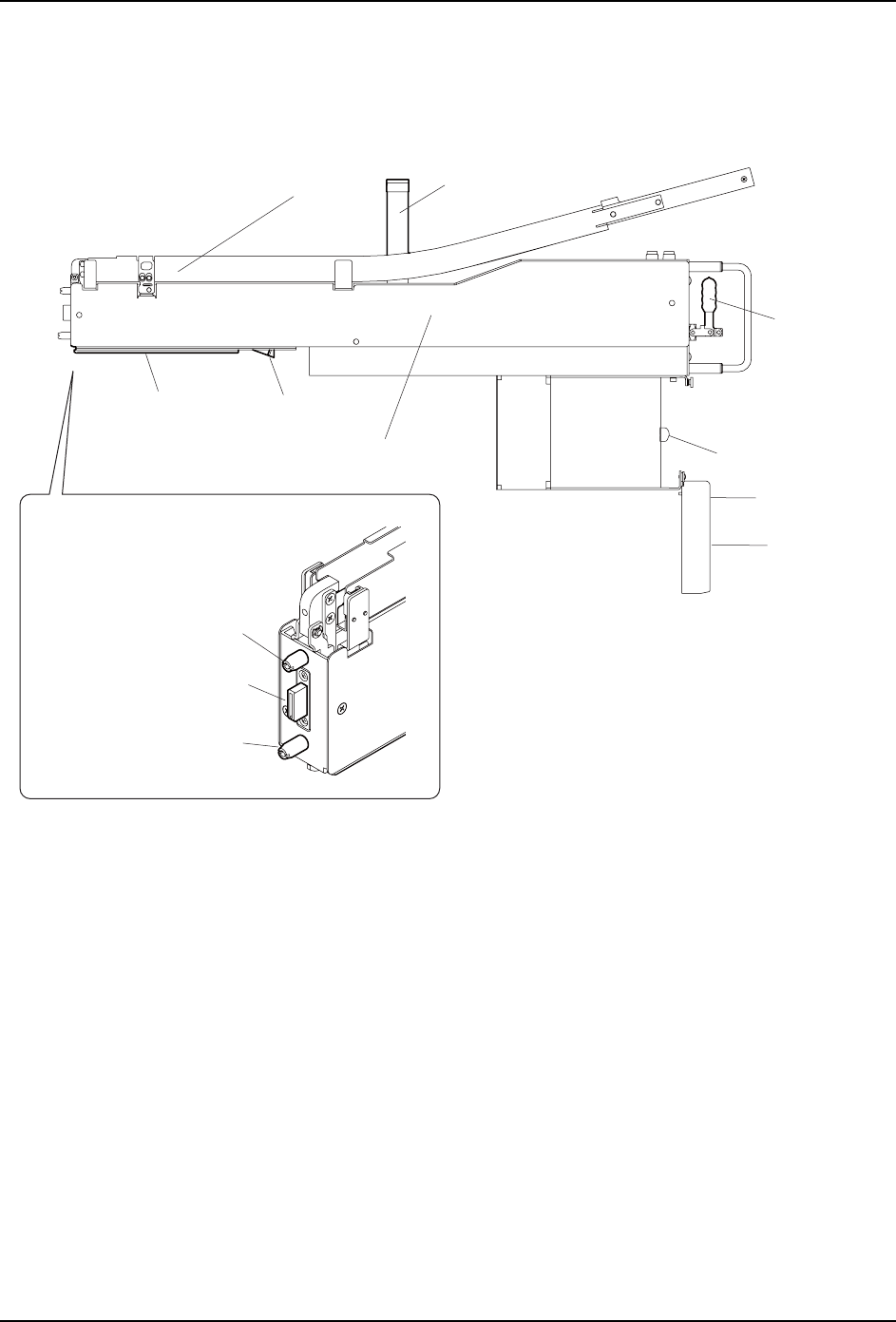

3. 各部分的名称和功能
3.1 管装供料器本体
կ఼᭭ᴀԧ
།㋻
᪡䴶ᵓⲪ
,'ᴵᔶⷕ
᪡䴶ᵓ
།ᴚ
⒥ῑ
ᇐ䔼
䗮ֵᦦ༈
ᅮԡ䫔
ᅮԡ䫔
1676
䰆ℶ㨑ϟᴚ
