6. 部件更换作业 INS-SVIBFDR-1.0S
34 单振动式管装供料器使用说明书
6.2.2 调整值的变更方法
6.2.3 操作面板盖罩的关闭方法
1. 请提起盖罩。
2. 将盖罩上方的扣钮部分扣入管装供料器本体的切口部分。
3. 向右旋紧盖罩上方的螺丝。（盖罩被固定在管装供料器本体上。）
请按照以下的方法，变更调整值。
1. 按钮 [ENTER] 按钮，选择行程或频率。（选择了行程时，“V”灯
亮灯，选择了频率时，“Hz”灯亮灯。）
2. 按住 [SET] 按钮 2 秒左右。“V”或 “Hz”灯闪烁，此时放开按
钮。
3. 再次按下 [SET] 按钮。数据显示部的最后一位闪烁。（处于能够
变更设定数值。）
4. 转动 “设定译码器”，闪烁处的数值被变更，请变更至合适的数
值。另外，如果要变更位数，请按下 [SET] 按钮。
5. 按下 [ENTER] 按钮。数据变更被确定 （保存）。此时，数据显示
部从闪烁返回到亮灯。
6. 按住 [SET] 按钮 2 秒左右。“V”或 “Hz”灯从闪烁返回到亮灯，
此时放开按钮。
RUN
ALM
V
Hz
ENTER
SET
INS-SVIBFDR-1.0S 6. 部件更换作业
单振动式管装供料器使用说明书 35
6.3 元件数据 （封装数据和外形数据）的创建
6.3.1 封装数据的创建
请按照以下的方法，创建封装数据。
1. 在使用管装供料器的 Job 中创建封装数据。
（在以下的说明中，将封装数据的名称设定为 [VIBRATORY]。）
2. 请双击封装数据。显示 [Package Data] 画面。
3. 在 [Packaging Type] 项目中选择 “Stick”。
4. 在 [Type Width] 项目中选择料管宽度。
6. 部件更换作业 INS-SVIBFDR-1.0S
36 单振动式管装供料器使用说明书
6.3.2 外形数据的创建
请按照以下的方法，创建外形数据。
1. 在使用管装供料器的 Job 中创建外形数据。
（在以下的说明中，将外形数据的名称设定为 [VIBRATORY]。）
2. 请双击外形数据。显示 [Shape Data] 画面。
3. 在 [Shape Data] 画面上输入元件主体尺寸和 Vision Type 等数据。（元件主体尺寸等数
据请参照元件图纸。）
备注 ) 进行元件修正吸取时，请按照以下的方法输入吸取位置的修正值。

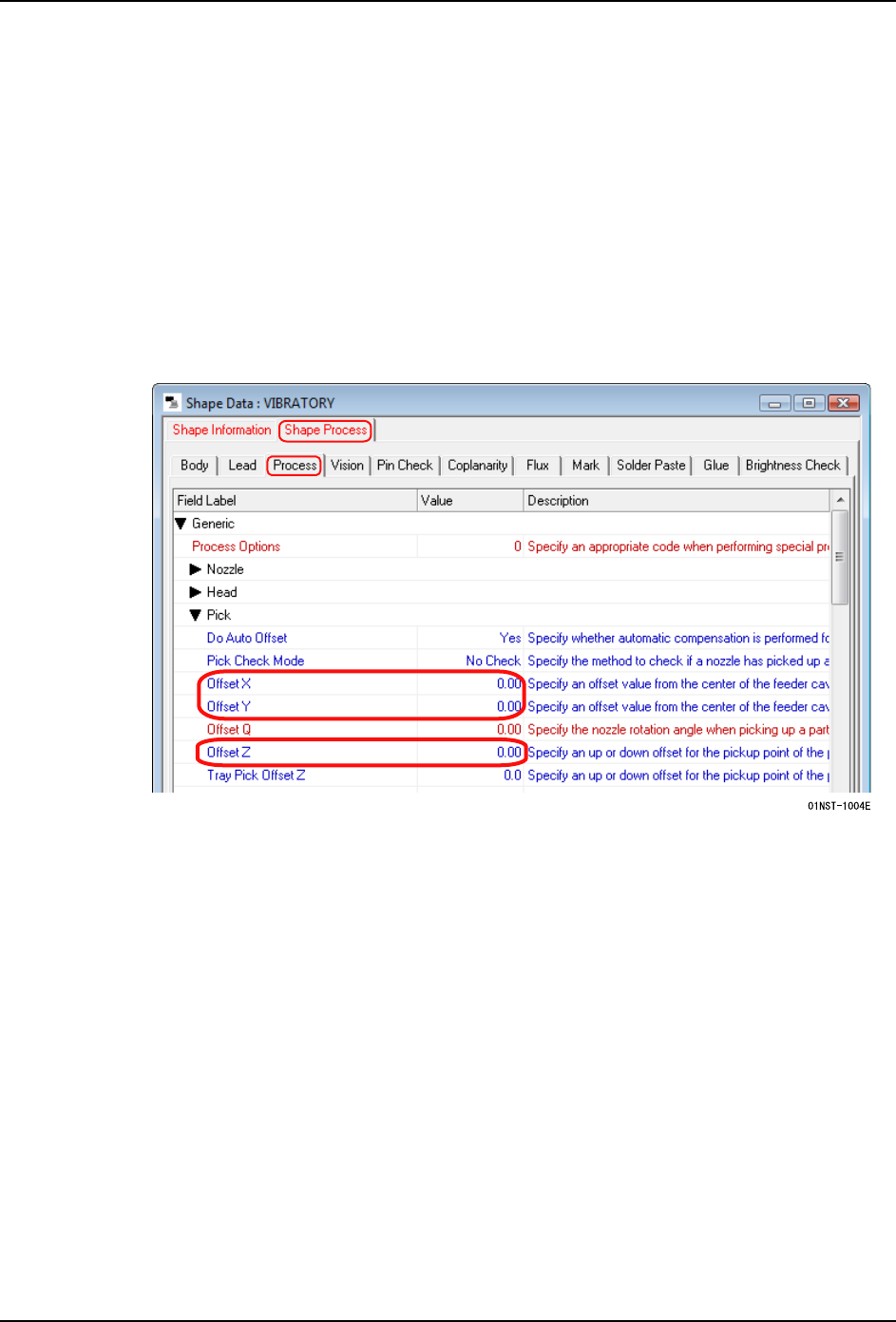

1. 在 [Shape Data] 画面上选择 [Shape Process] 标签页，并且选择 [Process] 标签页。
2. 在 [Generic]-[Pick] 组的 [Offset X]、[Offset Y] 和 [Offset Z] 项目中输入数值。
