INS-SVIBFDR-1.0S 5. 编程 单振动式管装供料器使用说明书 27 请按照以下的方法，将吸取位置 的修正值输入到处理数据中。 1. 在 [ Shape Data] 画面 上选择 [Shape Process] 标签页 ，并且选择 [Pr ocess] 标 签页。 2. 在 [ Generic]-[Pick] 组的 [Offset Z] 项目中输 入数值。 （想要在 XY 方向进行 修正吸取时，请在 [Offset X] 项…
5. 编程 INS-SVIBFDR-1.0S
26 单振动式管装供料器使用说明书
5.2 外形数据的设定
请按照以下的方法，设定外形数据。
1. 在使用管装供料器的 Job 中创建外形数据。
（在以下的说明中，将外形数据的名称设定为 [VIBRATORY]。）
2. 请双击外形数据。显示 [Shape Data] 画面。
3. 在 [Shape Data] 画面上输入元件主体尺寸和 Vision Type 等数据。（元件主体尺寸等数
据请参照元件图纸。）
5.2.1 吸取位置修正值的设定
使用的滑槽是按照元件上面为固有值的元件吸取基准高度± 1mm 的标准被制作。如果元件吸
取基准高度不是 0 时，请将高度方向的吸取位置修正值 （Pick-up Point Offset Z）输入
到外形数据的处理数据中。
Tips) XY 方向上进行吸取修正时，也请输入 Pick-up Point Offset X 和 Pick-up Point Offset Y。
INS-SVIBFDR-1.0S 5. 编程
单振动式管装供料器使用说明书 27
请按照以下的方法，将吸取位置的修正值输入到处理数据中。
1. 在 [Shape Data] 画面上选择 [Shape Process] 标签页，并且选择 [Process] 标签页。
2. 在 [Generic]-[Pick] 组的 [Offset Z] 项目中输入数值。
（想要在 XY 方向进行修正吸取时，请在 [Offset X] 项目和 [Offset Y] 项目中输入数
值。
5. 编程 INS-SVIBFDR-1.0S
28 单振动式管装供料器使用说明书
5.3 元件数据的设定
请按照以下的方法，设定元件数据。
1. 在使用管装供料器的 Job 中创建元件数据。
（在以下的说明中，将元件数据的名称设定为 [VIBRATORY]。）

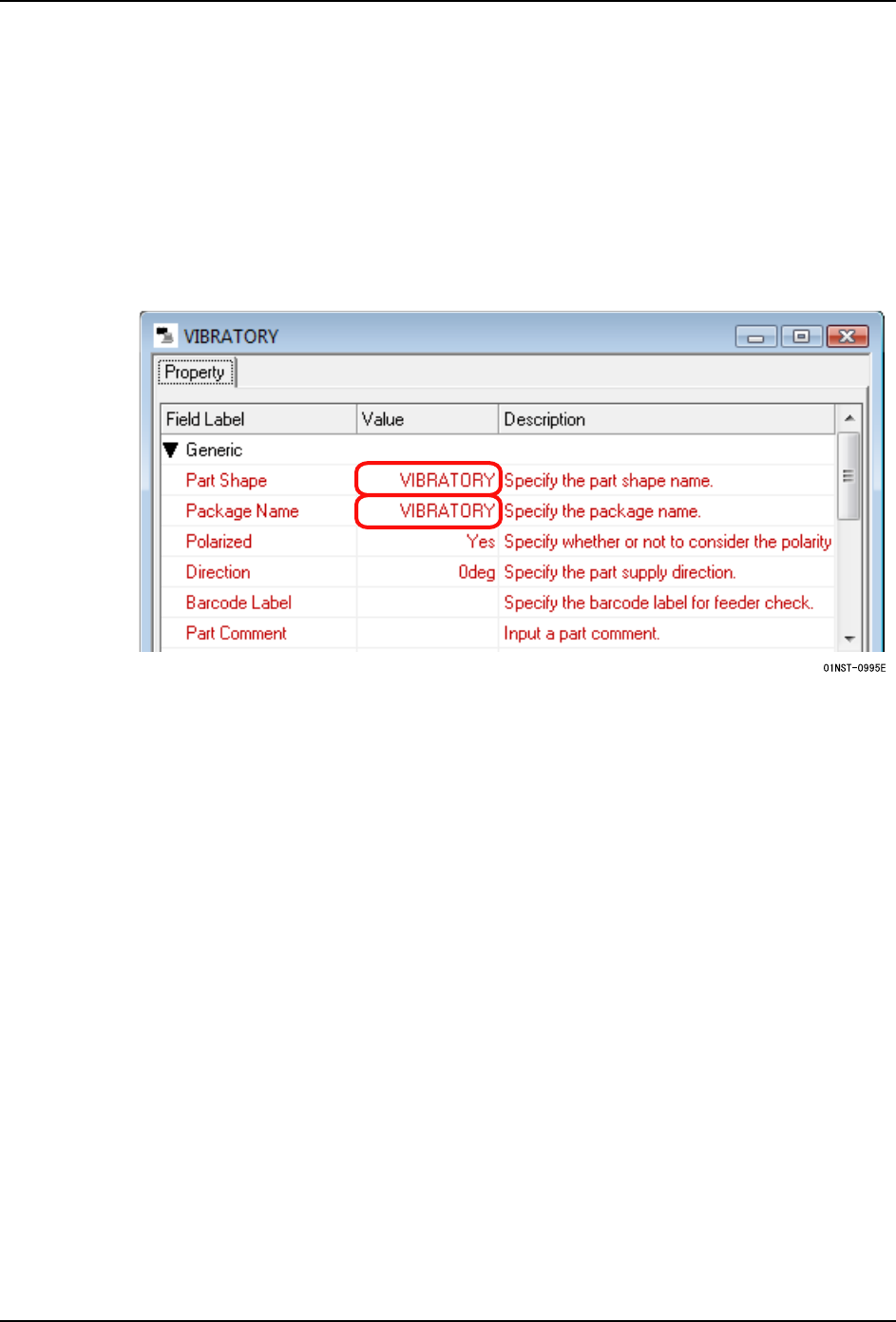

2. 请双击元件数据。显示元件数据画面。
3. 在 [Part Shape] 项目中输入之前创建的外形数据名。
4. 在 [Package Name] 项目中输入之前创建的封装数据名。
