单振动式管装供料器使用说明书.pdf - 第39页
6. 部件更换作业 INS-SVIBFDR-1.0S 32 单振动式管装供料器使用说明书 6.1.2 滑槽的安装 1. 请将滑槽底面的圆孔对准供料器 本体的螺丝位置 （3 处） ，然后旋紧螺丝。另外，也请 旋紧部件固定支架左右的螺栓 （3 根） 。
INS-SVIBFDR-1.0S 6. 部件更换作业
单振动式管装供料器使用说明书 31
6. 部件更换作业
想要使用同一管装供料器供应不同的元件时，需要进行以下的作业。
a. 滑槽的更换
b. 供料器送料调整值的变更
c. 元件数据 （封装数据和外形数据）的创建
备注 ) c. 项目在 Fuji Flexa 中进行操作。
6.1 滑槽的更换

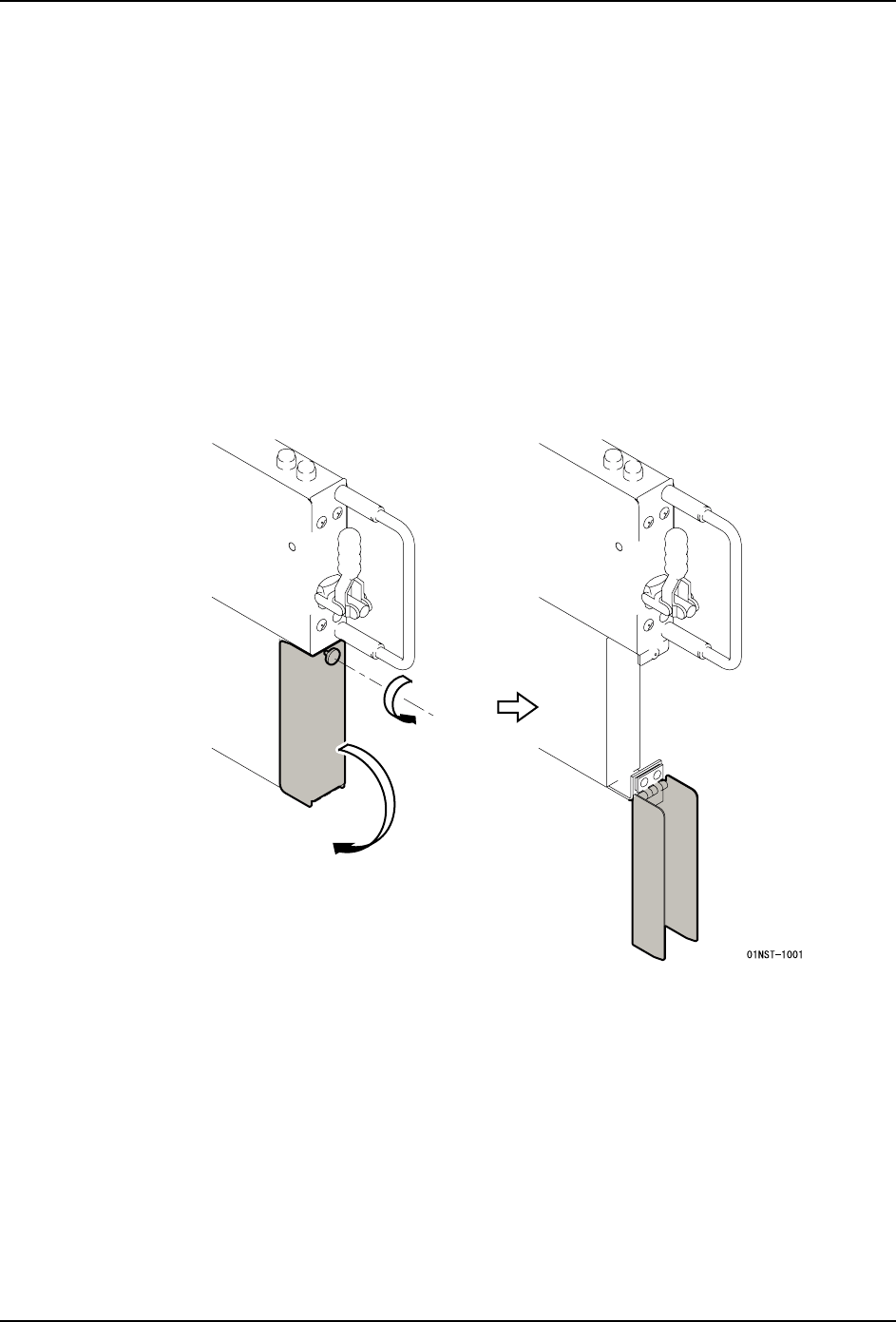

6.1.1 滑槽的卸下
1. 请拆除滑槽底面的螺丝 （3 处）和部件固定支架左右上的螺栓 （共 6 个）。
2. 拆除固定螺栓，从管装供料器本体上卸下滑槽。
6. 部件更换作业 INS-SVIBFDR-1.0S
32 单振动式管装供料器使用说明书
6.1.2 滑槽的安装
1. 请将滑槽底面的圆孔对准供料器本体的螺丝位置 （3 处），然后旋紧螺丝。另外，也请
旋紧部件固定支架左右的螺栓 （3 根）。
INS-SVIBFDR-1.0S 6. 部件更换作业
单振动式管装供料器使用说明书 33
6.2 供料器送料调整值的变更
调整时，请在操作面板上变更行程 （振幅）和频率的数值。
调整时，将管装供料器安装在机器上。
注意 )如果没有安装在机器上，电源不被供应，因此不能调整。
注意 )如果在料盘单元 LT 或 LTC 上使用该供料器，请不要设置成 115Hz+/-5Hz 的频率。料盘
元件有可能发生共振。
6.2.1 操作面板盖罩的打开方法
1. 请向左旋松盖罩上方的螺丝。
2. 稍微向上提起盖罩，将其稍微拉出。（解除盖罩的扣钮部分。）
3. 放下盖罩。
