INS-SVIBFDR-1.0S 3. 各部分的名称和功能 单振动式管装供料器使用说明书 15 3.3 有元件灯 亮灯时：表示有充足的元件供应 。 熄灯时：表示元件供应不充分。 （请更换料管来供应元件） 3.4 复位开关 在机器上安装了管装供料器后， 复位开关亮灯。 （在供料器安装时一直亮灯。 ） 在机器上的管装供料器发生错误 时，请在供应元件后，按下复位开 关以解除错误。 Tips) 按下复位开关后，不需要将管装供 料器从机器上取下就…
3. 各部分的名称和功能 INS-SVIBFDR-1.0S
14 单振动式管装供料器使用说明书
3.2 操作面板
备注 )按下 ENTER 按钮后，数据显示部的显示被切换为如下所示。
Tips) [Soft start] 仅在数据变更模式时可以选择。
Tips) [ 错误显示 ] 仅在发生警告时显示。
1. 运转 （RUN）灯
运转状态时亮灯。
2. 警告 （ALM）灯
发生错误时亮灯或者闪烁。
3. 行程 （V）灯
选择了输出设定显示时亮灯。
4. 频率 （Hz）灯
选择了频率设定显示时亮灯。
5. 数据显示部
显示设定电压 （%）， 频率 （Hz），Soft start 和错误编码。
6. ENTER 按钮
切换到数据显示部显示的设定项目。
变更数据时按下后，变更后的数据被保存。
7. SET 按钮
持续按下约 2 秒钟后，可以切换显示模式和数据变更模式。
数据变更模式时，数据显示部的变更行闪烁，成为可以变更数据
状态。
在变更电压设定和频率设定的数据时再次按下后，变更行被切
换。
8. 设定转盘
变更数据显示部的设定值。
RUN
ALM
V
Hz
ENTER
SET
01NST-0972
3
4
2
1
5
6
7
8
错误显示
Ｓｏｆｔ ｓｔａｒｔ设定
频率设定
电压设定
01NST-0973S
INS-SVIBFDR-1.0S 3. 各部分的名称和功能
单振动式管装供料器使用说明书 15

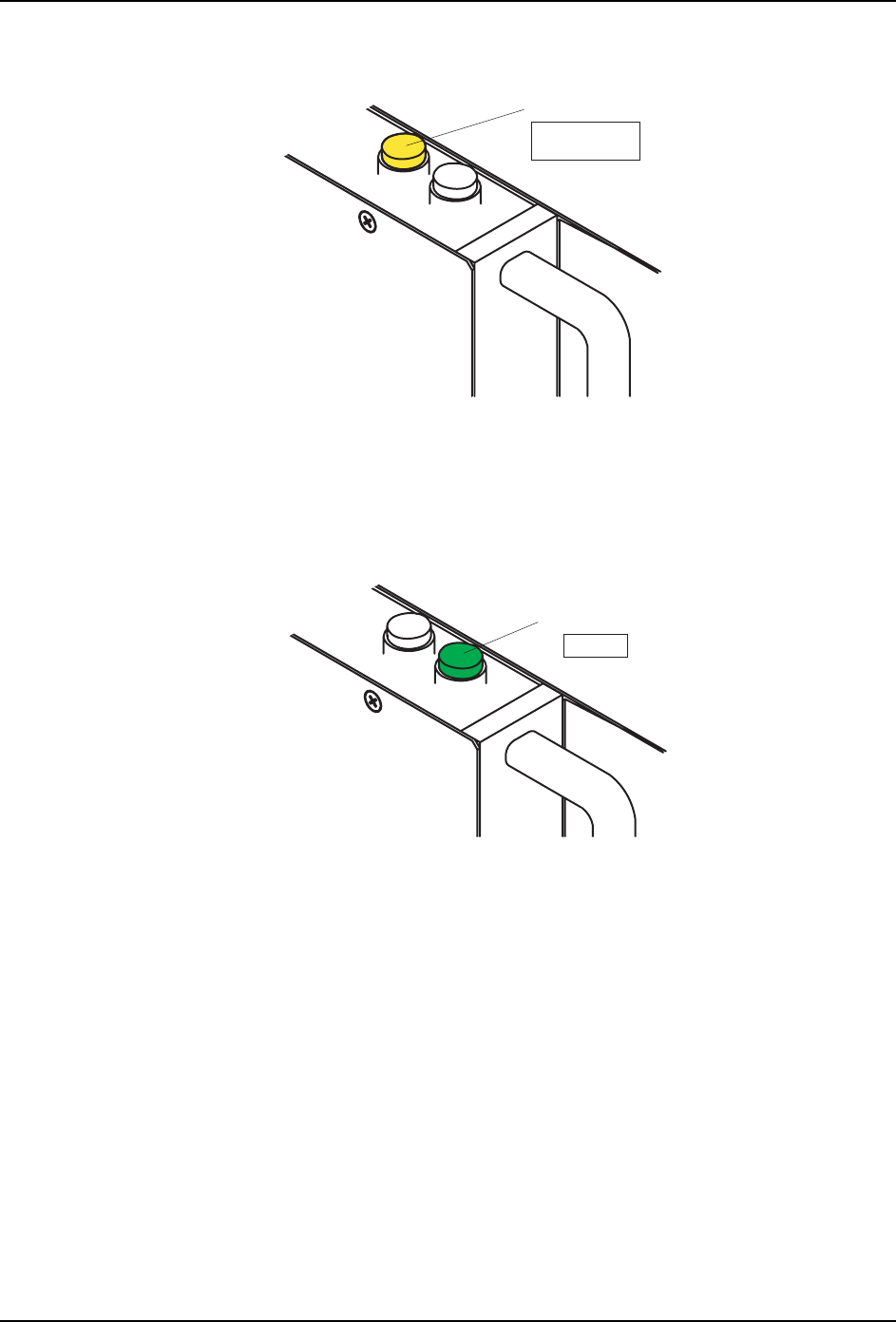

3.3 有元件灯
亮灯时：表示有充足的元件供应。
熄灯时：表示元件供应不充分。（请更换料管来供应元件）
3.4 复位开关
在机器上安装了管装供料器后，复位开关亮灯。（在供料器安装时一直亮灯。）
在机器上的管装供料器发生错误时，请在供应元件后，按下复位开关以解除错误。
Tips) 按下复位开关后，不需要将管装供料器从机器上取下就可以进行复位。
注意 )请不要在自动运转中按下复位开关。（存在被判断为机器料尽而停止运转的可能性。）
０１ＮＳＴ－０９７
４Ｓ
有元件灯（黄色）
ＰＡＲＴＳ
ＰＲＥＳＥＮＣＥ
０１ＮＳＴ－０９７
５Ｓ
复位开关（绿色）
ＲＥＳＥＴ
3. 各部分的名称和功能 INS-SVIBFDR-1.0S
16 单振动式管装供料器使用说明书

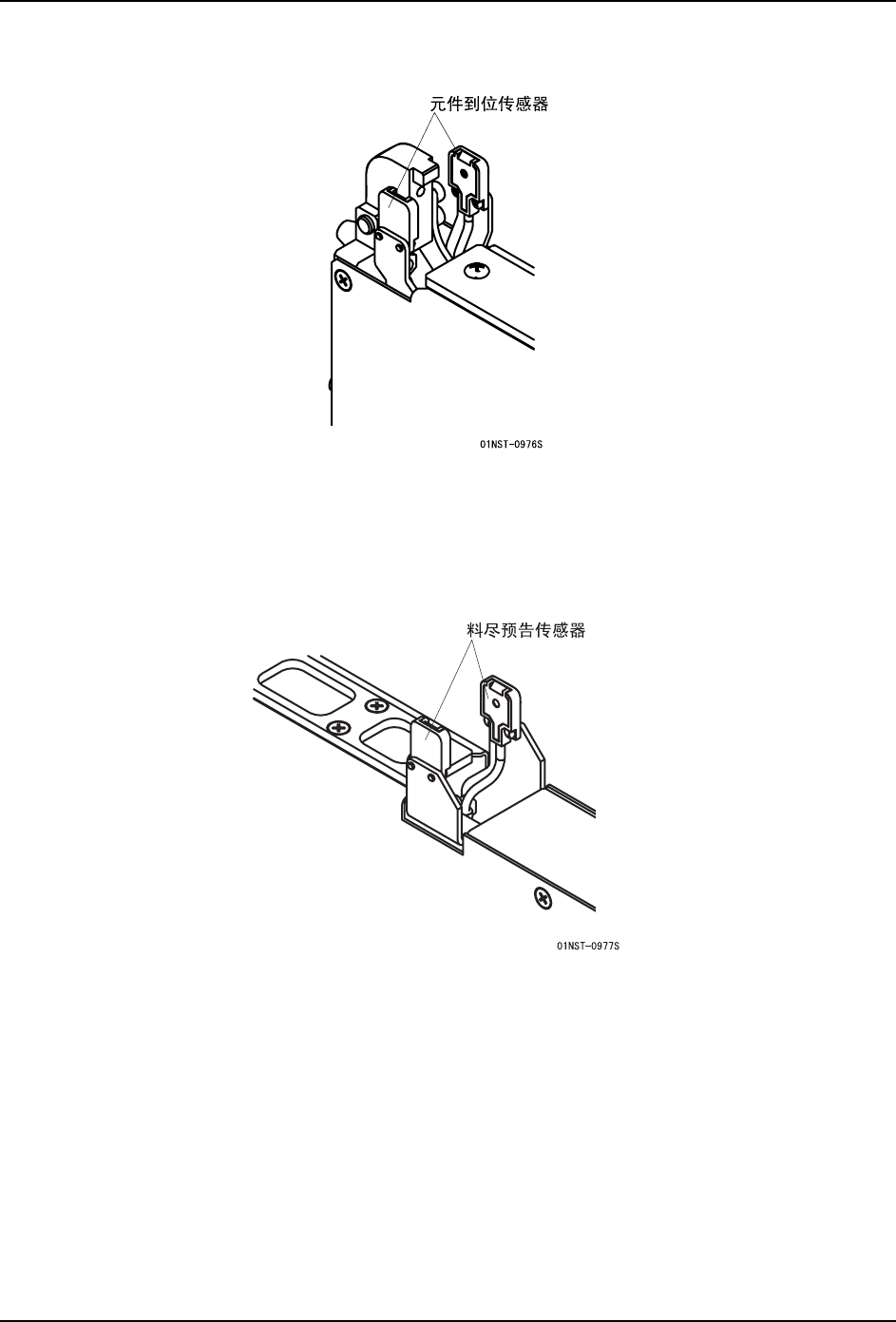

3.5 元件到位传感器
用于检测是否能够吸取元件的传感器。
如果传感器位置处没有元件时，滑槽进行振动，将元件供应至吸取位置。
3.6 料尽预告传感器
用于检测元件是否足够的传感器。
如果传感器位置处没有元件时，有元件灯熄灯。
