3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
158
3.10.8.12 Bandmatare 56 mm S DP för djupa fickor
Bild 3.10 - 12 Bandmatare 56 mm S DP för djupa fickor
Artikelnr 00141195-xx 3
Bredd 66,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 2,5 3
Max. antal matare per maskin 2 x 6 3
Bandhöjd upp till 25 mm 3
Transportsteglängd från 4 till 68 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 24 mm 3
3
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
159
3.10.8.13 Bandmatare 72 mm S

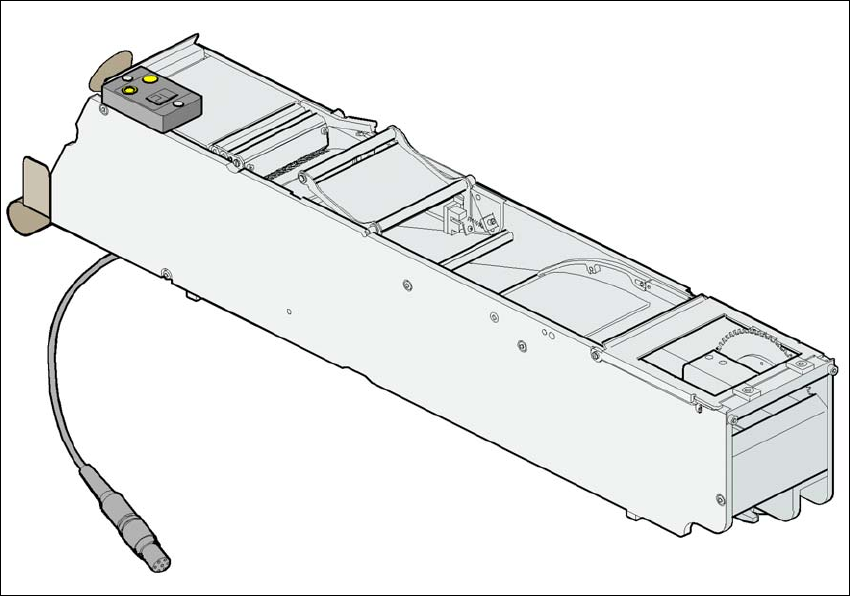

Bild 3.10 - 13 Bandmatare 72 mm S
Artikelnr 00141097-xx 3
Bredd 82,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 3 3
Max. antal matare per maskin 2 x 5 3
Komponentantal vid 7" rulle ca 2.000 st 3
Transportsteglängd från 4 till 80 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 14 mm 3
3
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
160
3.10.8.14 Bandmatare 88 mm S
Bild 3.10 - 14 Bandmatare 88 mm S
Artikelnr 00141070-xx 3
Bredd 98,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 3,5 3
Max. antal matare per maskin 2 x 4 3
Komponentantal vid 7" rulle ca 2.000 st 3
Transportsteglängd från 4 till 96 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 14 mm 3
3
