2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
70
2

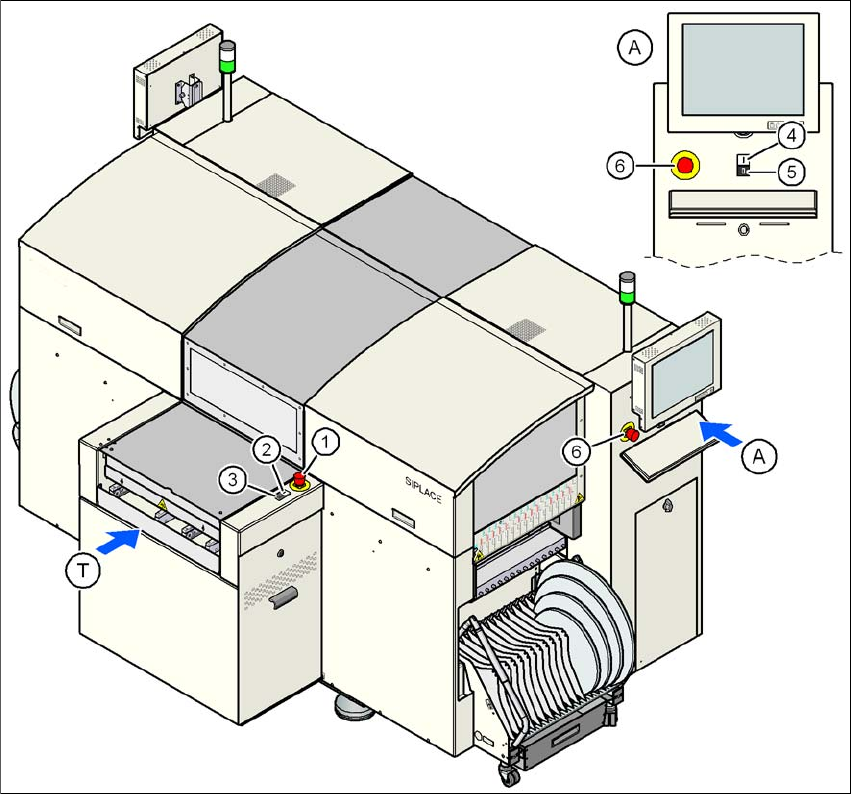

Bild 2.6 - 5 Placering för brytare och knappar - blick på kretskortinmatningssidan
(1) NÖDSTOPP-knapp på inmatningssida
(2) Startknapp (vit) på inmatningssida
(3) Stoppknapp (svart) på inmatningssida
(4) Startknapp (vit) på manöverpanelen på tryckluftsaggregatets sida
(5) Stoppknapp (svart) på manöverpanelen på tryckluftsaggregatets sida
(6) NÖDSTOPP-knapp på manöverpanelen på tryckluftsaggregatets sida
(T) Transportriktning för kretskort
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
71
2.6.2.2 Placering för skyddsbrytare på automaten
2

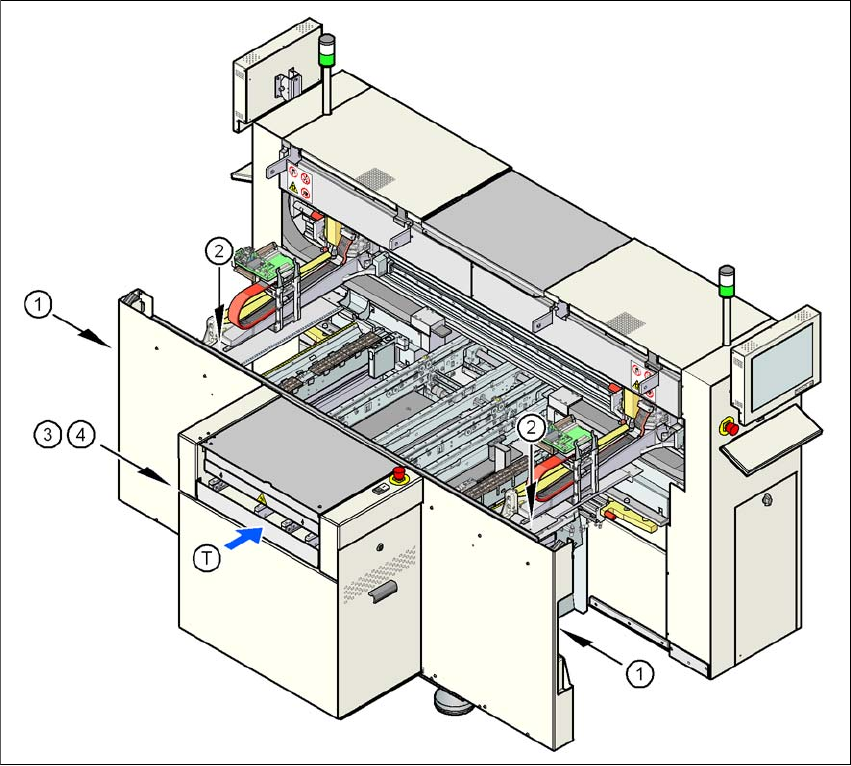

Bild 2.6 - 6 Placering för skyddsbrytare på automaten
2
(1) Skyddskåpsbrytare, ställplats 1
(2) Skyddskåpsbrytare, ställplats 2
(3) Skyddsbrytare för övertäckningslucka på inmatningssidan för kretskorttransportören
(4) Skyddsbrytare för övertäckningsluckan på utmatningssidan för kretskorttransportören
(T) Transportriktning för kretskort
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
72
2.6.2.3 Läge för styrdator, maskincontroller, anslutningslådor och knappar
för komponentvagnen
2

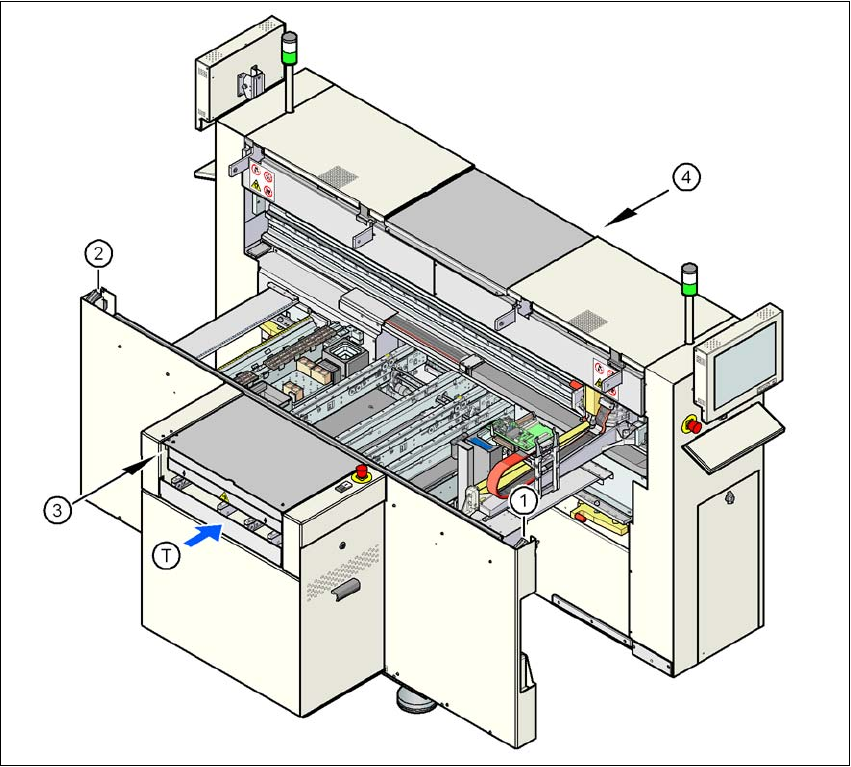

Bild 2.6 - 7 Styrdator, maskincontroller, anslutningsuttag och knappar till komponentvagnen
(1) Anslutningsuttag för komponentvagn
(2) Tryckknapp för lyftning av komponentbordet, ovanför den uppfällbara övertäckningsplåten
(3) Styrdator
(4) Maskinstyrsystem
(T) Transportriktning för kretskort
