Skötselinstruktion SIPLACE D1/D2 1 Inledning Från programversion SR.605.xx Ut gåva 07/2008 SE 1.1 Maskinbeskrivning 21 – 0 201-Pake t För bearbetn ingen av 0201-komp onenter med 12 -segment s-Collect&Place-huvud er b…
1 Inledning Skötselinstruktion SIPLACE D1/D2
1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE
20
1
Bild 1.1 - 3 SIPLACE-princip
1.1.5 Nya alternativ och prestanda
För att utvidga automatens funktionalitet erbjuds följande tillval:
– 01005-Paket
SIPLACE D1- och D2-ytmonteringsautomater är förberedda för montering med komponenter
av typen 01005. För monteringen krävs endast komplettering av 12-segments Collect&Place-
huvudet med paketet 01005. 1
– 01005-bandmatare
Bandmataren, som är speciellt utvecklad för 01005-komponenter matar fram komponenter i
storlekarna 01005 till 0402. 1
– 3x8mm SL-bandmatare
SL betyder Shutterless, dvs. utan komponenttäckkåpa. Genom att ej nödvändiga mekaniska
delar faller bort reduceras anskaffnings- och underhållskostnaderna för denna matare. 1
Skötselinstruktion SIPLACE D1/D2 1 Inledning
Från programversion SR.605.xx Utgåva 07/2008 SE 1.1 Maskinbeskrivning
21
– 0201-Paket
För bearbetningen av 0201-komponenter med 12-segments-Collect&Place-huvud erbjuder vi
0201-paketet. 1
– Stationär kamera, typ 33
Istället för komponentkameran av typen 36 kan alternativt kameran av typen 33 med högre
upplösning och större synfält användas. 1
– Konfiguration med ett huvud
Ytmonteringsautomaten SIPLACE D1 kan konfigureras som automat med ett huvud (Single
Head Machine).
– Splitsställesavkänning för bandmatare
Splitsställesavkänning för bandmatare kan monteras i efterhand.
1 Inledning Skötselinstruktion SIPLACE D1/D2
1.1 Maskinbeskrivning Från programversion SR.605.xx Utgåva 07/2008 SE
22
1.1.6 Automatens serienummer
Automatens serienummer finns på två ställen.
– Dels är serienumret (t.ex. C1) inslaget i botten av maskinramen på sidan av pneumatikenhe-
ten (se pos 1 bild 1.1 - 4
).
– Dessutom är serienumret instansat på typskylten på automaten (se pos 2 bild 1.1 - 4
).
1

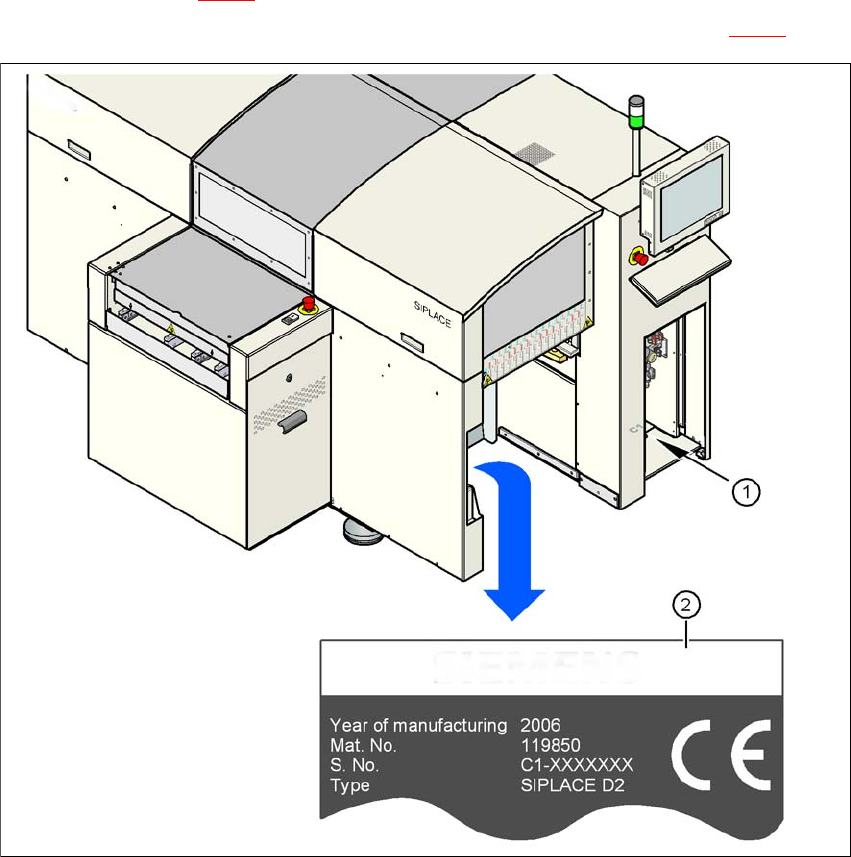

Bild 1.1 - 4 Platser med serienumret på automaten
