3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2 3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE 160 3.10.8.14 Bandmat are 88 mm S Bild 3.10 - 14 Bandmat are 88 mm S Artikelnr 00141070 -xx 3 Bre…
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
159
3.10.8.13 Bandmatare 72 mm S
Bild 3.10 - 13 Bandmatare 72 mm S
Artikelnr 00141097-xx 3
Bredd 82,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 3 3
Max. antal matare per maskin 2 x 5 3
Komponentantal vid 7" rulle ca 2.000 st 3
Transportsteglängd från 4 till 80 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 14 mm 3
3
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
160
3.10.8.14 Bandmatare 88 mm S
Bild 3.10 - 14 Bandmatare 88 mm S
Artikelnr 00141070-xx 3
Bredd 98,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 3,5 3
Max. antal matare per maskin 2 x 4 3
Komponentantal vid 7" rulle ca 2.000 st 3
Transportsteglängd från 4 till 96 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 14 mm 3
3
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
161
3.10.8.15 Längsgående vibrationsmatare, typ 3
3

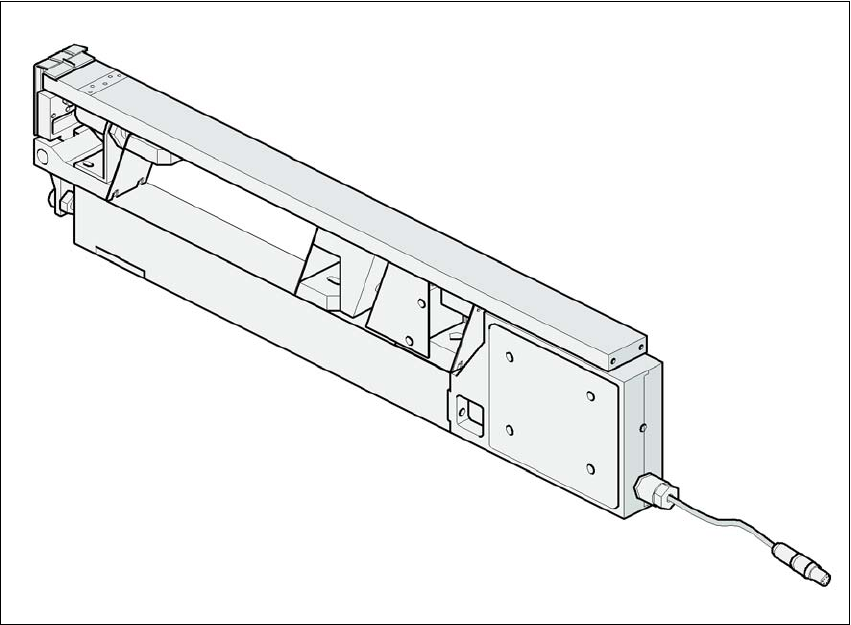

Bild 3.10 - 15 Längsgående vibrationsmatare, typ 3
Artikelnr 00142031-xx 3
Bredd 28 mm 3
Spår per matare 1, 2 eller 3 3
Upptagna ställplatser 1 3
Max. antal matare per maskin 2 x 15 3
Komponentantal Per stångmagasin max. 150 st, 3
beroende på komponentlängd 3
Specifika data för stångmagasin 9,5 mm bredd / 3 st 3
15 mm bredd / 2 st 3
> 15 mm bredd / 1 st 3
30 mm bredd / 1 st 3
Skaktid Inställbar med SIPLACE Pro, inställbar från 400
upp till 1 000 ms 3
