4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2 4.4 Anpassa komponentvagn till kretskort-transpor t höjden Från programversion SR.605.xx Utgåva 07/2008 SE 226 4 Bild 4.4 - 9 Komponentvagn: kretskorttra…
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.4 Anpassa komponentvagn till kretskort-transporthöjden
225
4.4.7 Kretskortstransporthöjd 950 mm
4

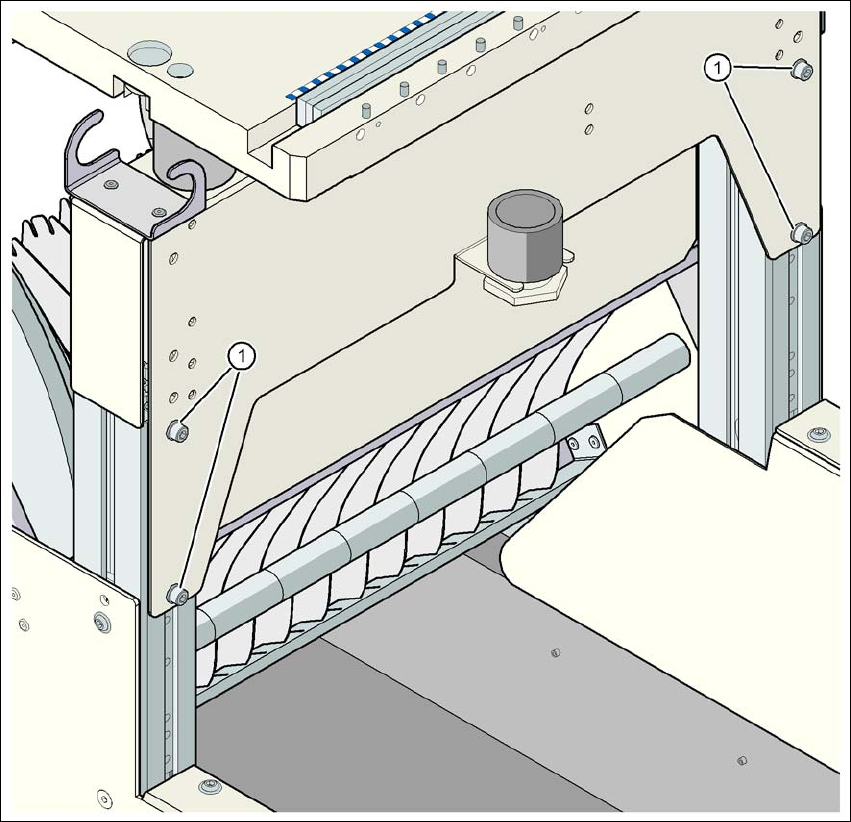

Bild 4.4 - 8 Komponentvagn: kretskort-transporthöjd 950 mm - vy bakifrån, läget för insexskruvarna och kontrollhål
(1) Insexskruv M6x12 och bricka (4 styck på baksidan)
(2) Klisterskyltar med höjdangivelserna 830, 900, 930 och 950 mm för kontrollhålen
(3) 4 kontrollhål för förinställningen av erfordrad höjd. Den valda höjden är riktigt förinställd, när
kontrollhålet inte är täckt av den vertikala pelaren (pos 4). (Se pilen i bilden)
(4) Vertikal profilpelare
(5) Brygga
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.4 Anpassa komponentvagn till kretskort-transporthöjden Från programversion SR.605.xx Utgåva 07/2008 SE
226
4
Bild 4.4 - 9 Komponentvagn: kretskorttransporthöjd 950 mm - frontvy, läge av insexskruvarna
(1) Insexskruv M6x12 och bricka (4 styck på baksidan)
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.5 Anpassa styrkanal för tomband
227
4.5 Anpassa styrkanal för tomband
Sätts matare in som bearbetar band med en fickhöjd > 17 mm, som t. ex. vid 44 mm S DP-matare,
så måste skiljeplåten tas bort (pos 1 på bild 4.5 - 1
).
4

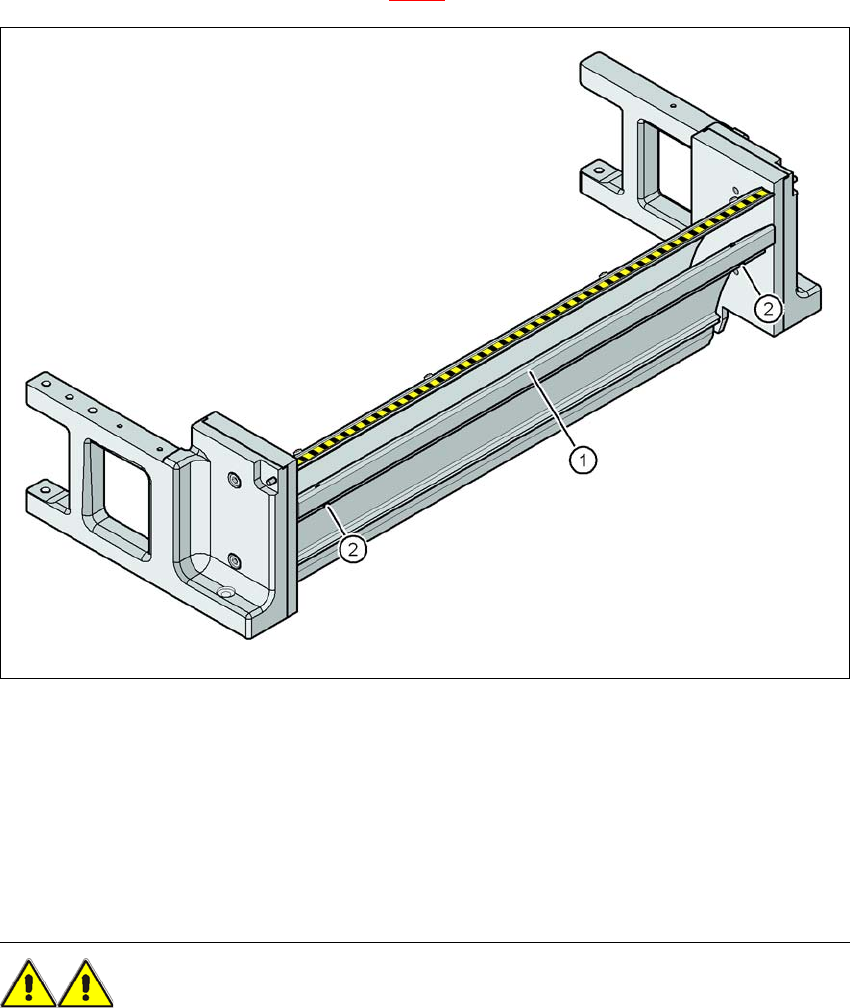

Bild 4.5 - 1 Styrkanal för tomband med komponent-kassationsbehållare
(1) Skiljeplåt för band > 17 mm demonterbar
(2) Skruv DIN 84 - M3x6, 2 st
4
4
4.5.1 Säkerhetsanvisningar
VARNING 4
→ Koppla ifrån automaten med huvudbrytaren vid demontage av skiljeplåten.
→ Koppla bort automaten från nät- och tryckluftsmatning.
