3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
178
Adapterplattan är monterad på komponentvagnen med fyra cylinderskruvar, bandrullehållarna
sticks in i de fyrkantiga hålen på adapterplattan.
3.11.7.1 Montageposition för adapterplattan vid 830 mm kretskort-transporthöjd
ANM
Höjdinställningen för komponentvagnen beskrivs i avsnitt 4.4, från sidan 216.
3

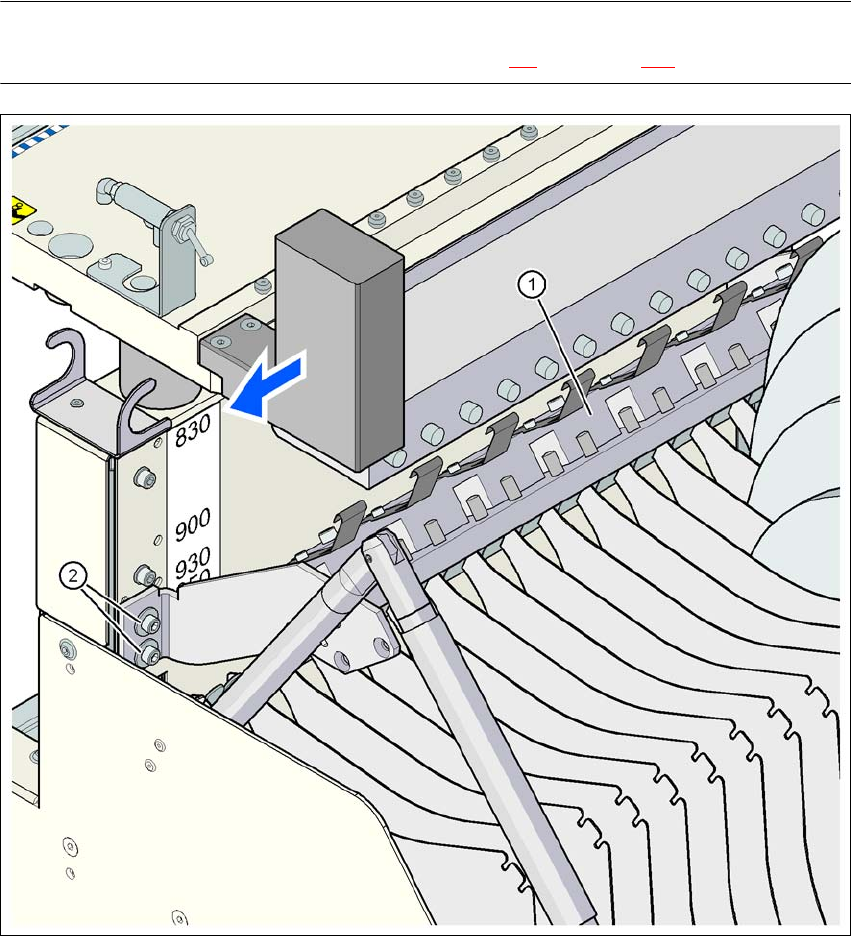

Bild 3.11 - 7 Montageposition för adapterplattan vid 830 mm kretskort-transporthöjd
(1) Adapterplatta
(2) Insexskruv M6x20 med bricka, 4 styck
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn
179
3.11.7.2 Montageposition för adapterplattan vid 900 mm kretskort-transporthöjd
ANM
Höjdinställningen för komponentvagnen beskrivs i avsnitt 4.4, från sidan 216.
3

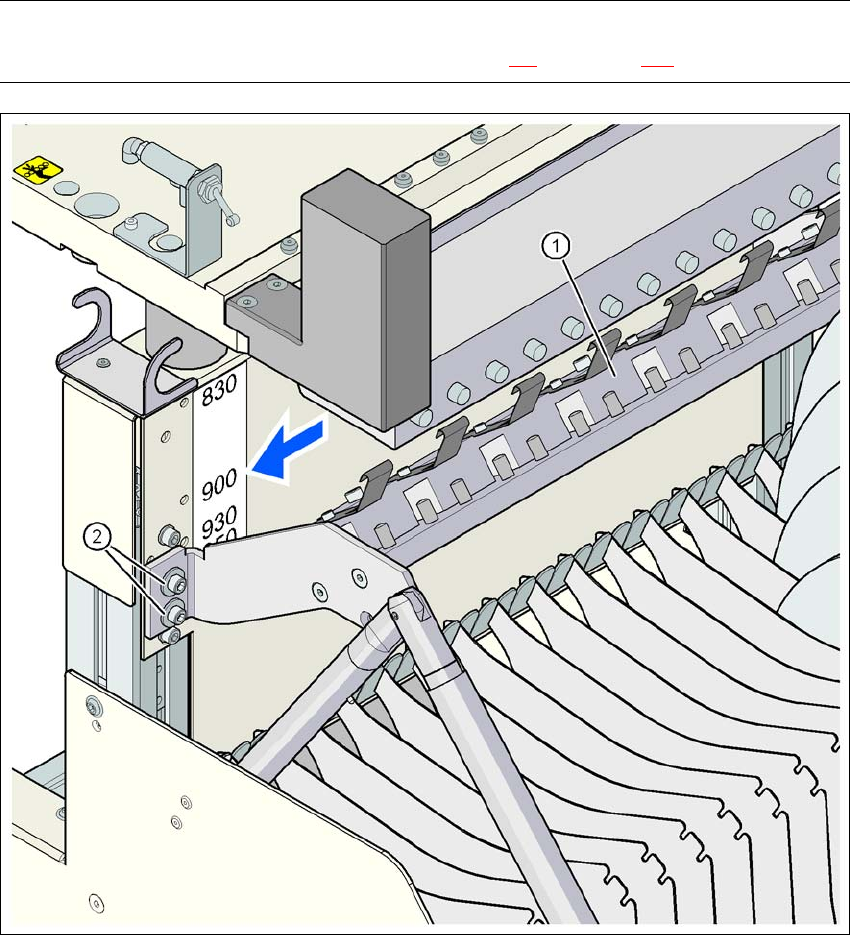

Bild 3.11 - 8 Montageposition för adapterplattan vid 900 mm kretskort-transporthöjd
(1) Adapterplatta
(2) Insexskruv M6x20 med bricka, 4 styck
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
180
3.11.7.3 Montageposition för adapterplattan vid 930 mm kretskort-transporthöjd
ANM
Höjdinställningen för komponentvagnen beskrivs i avsnitt 4.4, från sidan 216.
3
Bild 3.11 - 9 Montageposition för adapterplattan vid 930 mm kretskort-transporthöjd
(1) Adapterplatta
(2) Insexskruv M6x20 med bricka, 4 styck
