Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen 195 4.2.3.1 Säkerhet sanvisningar V ARNING Automaten matas med …
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE
194
4.2.3 Strömförsörjning
4

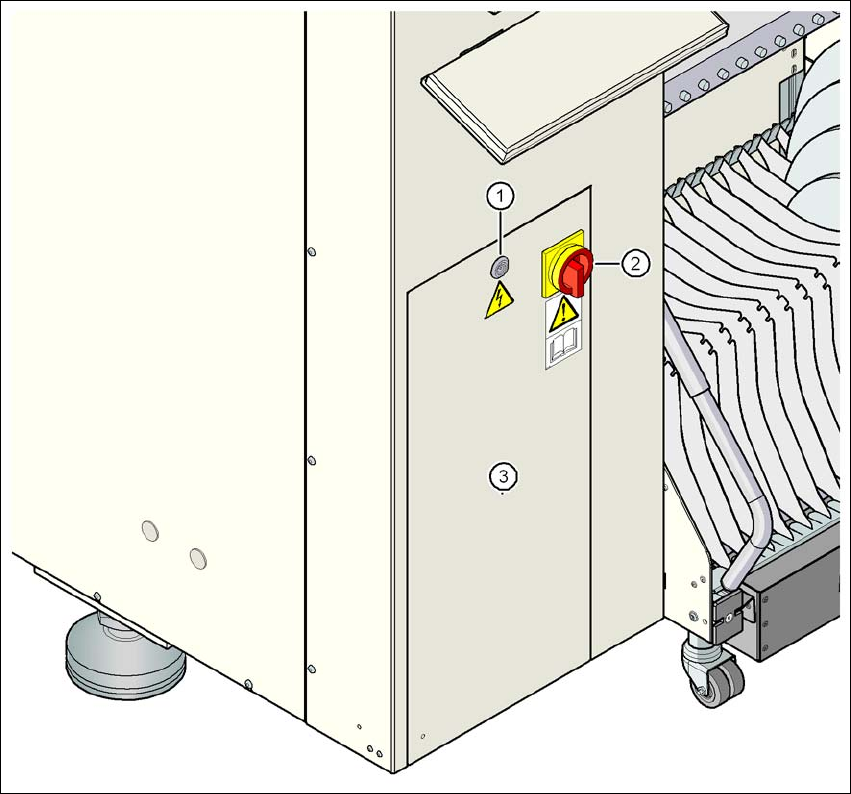

Bild 4.2 - 2 Placering av strömförsörjningen på automaten
4
(1) Lås
(2) Huvudströmbrytare med säkring mot återinkoppling
(3) Täckkåpa
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
195
4.2.3.1 Säkerhetsanvisningar
VARNING
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ eller 3 x 415 V~
± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig spänning -
även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan därför leda till
dödsfall eller allvarliga kroppsskador samt omfattande materiella skador. 4
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast kvalificerad och behörig personal får öppna täckkåpan över strömförsörjningen och
ansluta automaten till strömförsörjningen.
4
4
4.2.3.2 Kontrollera strömförsörjningen
Kontrollera att strömförsörjningen motsvarar de föreskrivna maskinspecifikationerna (se tabell i
avsnitt 3.3
, sidan 100).
ANM: 4
I dokumentationen "Nätkonfiguration (elektro och tryckluft) för SMD-anläggningar hos kunder",
artikelnr 00191409-xx är åtgärder beskrivna hur man uppnår de krävda specifikationerna.
ANM: 4
Av tekniska skäl uppträder spetsbelastningar i strömförsörjningen. Diskutera eventuellt nätimpe-
dansen med elleverantören.
4
4
4.2.3.3 Nätkabel - specifikation
För nätkabeln gäller följande specifikationer:
5 x 4 mm² vid 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ / 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ 4
Ledarnas färgkodning är beroende av användarlandet.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE
196
VARNING 4
De elektriska ledningarna till varje enskild automat och till de installerade optionerna (t. ex. Pro-
ductivity-Lift, Vakuumpumpen) måste vara entydigt märkta och förläggas så att de ej kan förväx-
las. Föreskrifterna i det land som automaten används i, gäller.
4

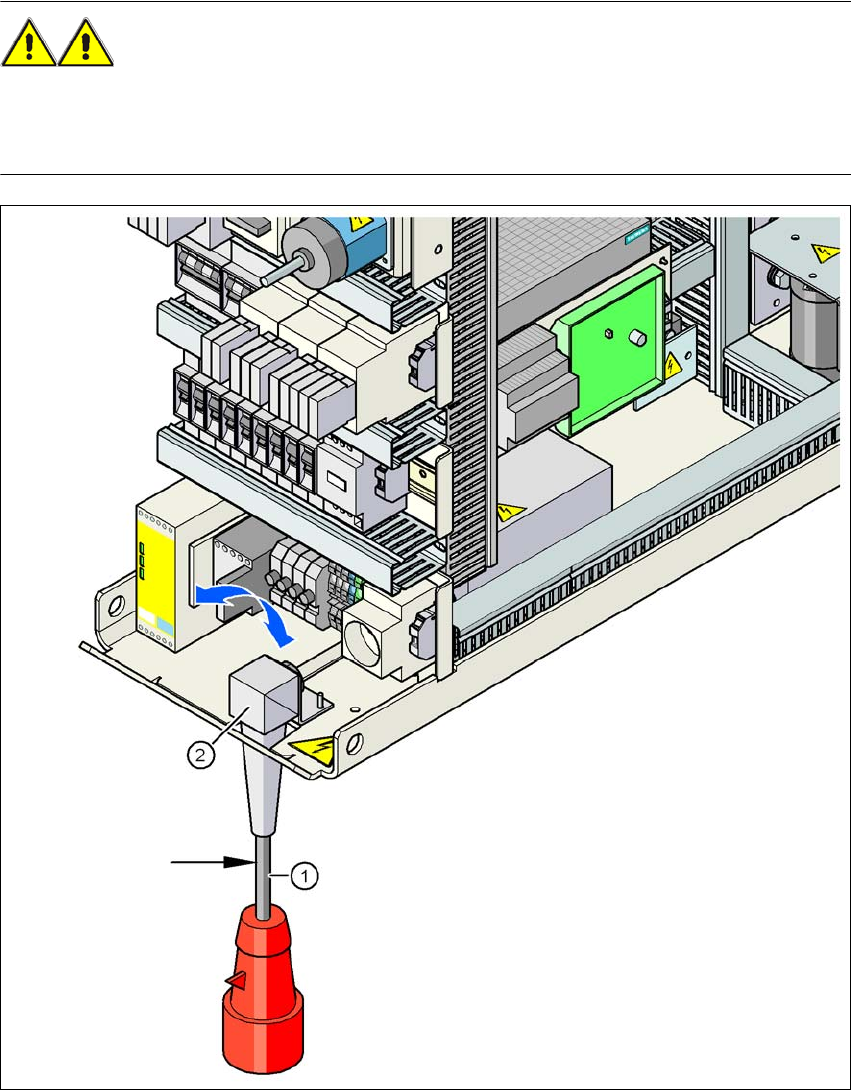

Bild 4.2 - 3 Ledningsarea i nätkabeln
(1) Nätkabel
(2) Vinkel för kabelförskruvningar
5 x 4 mm²
