6 Stationstillägg Skötselinstruktion SIPLACE D1/D2 6.3 Komponentkamera för Pick&Place-huvudet F rån pro gramversion SR.605.xx Utgåva 07/2008 SE 286 6.3.1.1 Placering av komponentkamera för Pick&Place-huvudet på D…
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Komponentkamera för Pick&Place-huvudet
285
6.3 Komponentkamera för Pick&Place-huvudet
6.3.1 Komponentkamera stationär P&P, typ 25, 16 x 16, digital (FC-kamera)
Artikelnr 00119718-xx Komponentkamera stationär 16x16 digital, typ 25
6
Bild 6.3 - 1 Komponentkamera stationär, P&P, typ 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integrerad kamera och kameraförstärkare
(2) Glasplatta - därunder belysnings- och optikplanen
6
6 Stationstillägg Skötselinstruktion SIPLACE D1/D2
6.3 Komponentkamera för Pick&Place-huvudet Från programversion SR.605.xx Utgåva 07/2008 SE
286
6.3.1.1 Placering av komponentkamera för Pick&Place-huvudet på D1-automaten
6

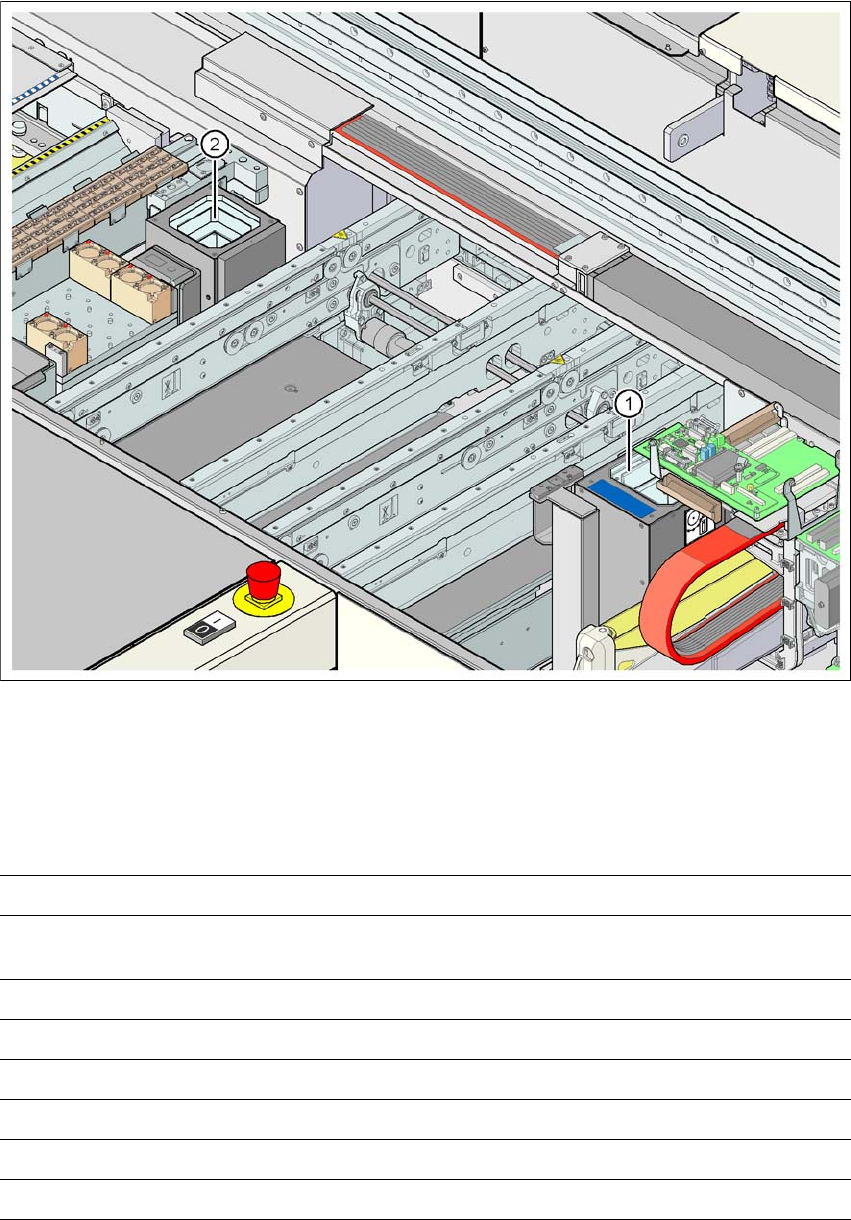

Bild 6.3 - 2 Placering av komponentkamera för Pick&Place-huvudet på D1-automaten
(1) Montageposition för komponentkameran stationär, P&P, typ 36 (32 x 32) eller typ 33 (55 x 45)
(2) Montageposition för komponentkameran stationär, P&P typ 25 (16 x 16)
6.3.1.2 Tekniska data komponentkamera stationär, P&P, typ 25
6
Komponentmått 0,2 x 0,2 mm² till 16 x 16 mm² vid enkelmätning av komponenterna
Komponentspektrum 0201 till SO, PLCC, QFP, Sockel, Stickkontakt, BGA, Specialkretskort,
Bare Die, Flip-Chip, Shield
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,14 mm
Min. kuldiameter 0,08 mm
Synfält 19,4 x 19,4 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.3 Komponentkamera för Pick&Place-huvudet
287
6.3.2 Komponentkamera stationär P&P, typ 33, 55 x 45, digital (Fine Pitch-kamera)
Artikelnr 00119818-xx Komponentkamera, stationär typ 33 digital (55 x 45)
6
Bild 6.3 - 3 Komponentkamera stationär P&P, typ 33, 55 x 45, digital (Fine Pitch-kamera)
6.3.2.1 Tekniska data
6
6
6.3.2.2 Placering
Fine Pitch-kameran, typ 33, position visas på bild 6.3 - 2, sidan 286.
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optikplanen
Komponentmått 0,5 x 0,5 mm² till 55 x 45 mm²
Komponentspektrum 0402, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,35 mm
Min. kuldiameter 0,2 mm
Synfält 65 x 50 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
