B 11 サーボモーター配線図 W i ring diagram servo mo tor ｲﾗｽﾄ番 号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZ1- 969 - 436 - 12 ﾊ - ﾈｽ (X ｼﾞｸ ﾓ - ﾀ - ) HARNESS 1 2 EZ1- 492 - 313 - 13 ｹ - …

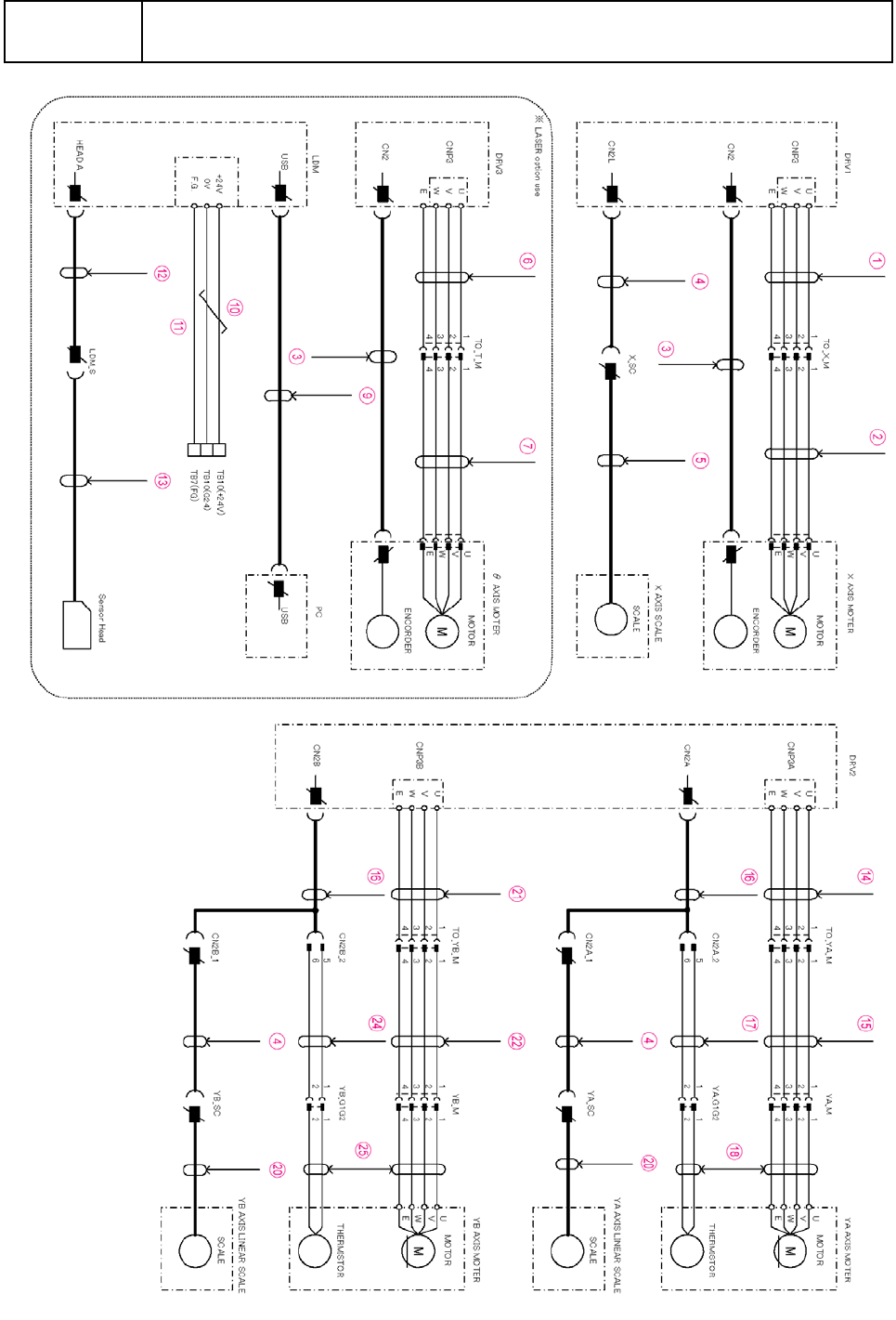

B11
サーボモーター配線図
Wiring diagram servo motor
B-23
B11
サーボモーター配線図
Wiring diagram servo motor
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-436-12
ﾊ-ﾈｽ
(X
ｼﾞｸ ﾓ-ﾀ-
)
HARNESS
1
2 EZ1-492-313-13
ｹ-ﾌﾞﾙ
ASSY (X
ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ
)
CABLE ASSY(X AXIAL MOTOR TRA*)
1
3 EZ1-846-587-11
ｴﾝｺ-ﾀﾞ-ｹ-ﾌﾞﾙ
(MR-J3ENCBL5M-A1*)
CABLE,ENCODER (MR-J3ENCBL5M-
A*)
2
4 EZ1-846-582-11
ﾌｲ-ﾄﾞﾊﾞﾂｸ ｹ-ﾌﾞﾙ
(NO.06 ACF117A)
CABLE, FEEDBACK (NO.06
ACF117A)
3
5 EZ1-492-272-11
ｽｹ-ﾙ ﾕﾆﾂﾄ
(ABS ST748A-600A-L)
SCALE UNIT (ABS ST748A-600A-L)
1
6 EZ1-969-437-13
ﾊ-ﾈｽ
(
ｼ-ﾀ ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
7 EZ1-492-314-13
ｹ-ﾌﾞﾙ
ASSY (
ｼ-ﾀ ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ
)
CABLE ASSY (THETA AXIAL
MOTOR*)
1
9 EZ1-846-831-11
USB CABLE (KU20-EC3)
USB CABLE (KU20-EC3)
1
10 EZ1-969-194-12
ﾊ-ﾈｽ
(
ﾚ-ｻﾞ- ﾃﾞﾝｹﾞﾝ
)
HARNESS
1
11 EZ1-969-195-12
ﾊ-ﾈｽ
(
ﾚ-ｻﾞ- ｱ-ｽ
)
HARNESS
1
12 EZ1-846-591-11
ｾﾝｻ- ｴﾝﾁﾖｳ ｹ-ﾌﾞﾙ
(HL-C2CCJ5)
CABLE,SENSOREXTENSION (HL-
C2C*)
1
13 EZ1-492-276-11
ﾚ-ｻﾞ- ﾍﾝｲ ｾﾝｻ
-
(HL-C203BE)
SENSOR,LASERDISPLACEMENT
(HL-*)
1
14 EZ1-969-148-13
ﾊ-ﾈｽ
(YA
ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
15 EZ1-969-438-13
ﾊ-ﾈｽ
(YA
ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ
)
HARNESS
1
16 EZ1-846-585-11
ﾓ-ﾀ- ﾁﾕｳｹｲｹ-ﾌﾞﾙ
(MR-J4THCBL03M)
CABLE,MOTORTRANSLATION (MR-
J4*)
2
17 EZ1-969-165-14
ﾊ-ﾈｽ
(YA
ｼﾞｸ ｻ-ﾐｽﾀ
)
HARNESS
1
18 EZ1-492-189-13
ﾓ-ﾀ
-
ASSY (YA
ｼﾞｸ
)
ASSY, MOTOR
1
20 EZ1-492-272-21
ｽｹ-ﾙ ﾕﾆﾂﾄ
(ABSST748A-1000A-L)
SCALE UNIT (ABSST748A-1000A-L)
2
21 EZ1-969-148-23
ﾊ-ﾈｽ
(YB
ｼﾞｸ ﾓ-ﾀ-)
HARNESS
1
22 EZ1-969-438-22
ﾊ-ﾈｽ
(YB
ｼﾞｸ ﾓ-ﾀ- ﾁﾕｳｹｲ
)
HARNESS
1
24 EZ1-969-165-24
ﾊ-ﾈｽ
(YB
ｼﾞｸ ｻ-ﾐｽﾀ
)
HARNESS
1
25 EZ1-492-189-23
ﾓ-ﾀ
-
ASSY (YB
ｼﾞｸ
)
ASSY, MOTOR
1
B-24

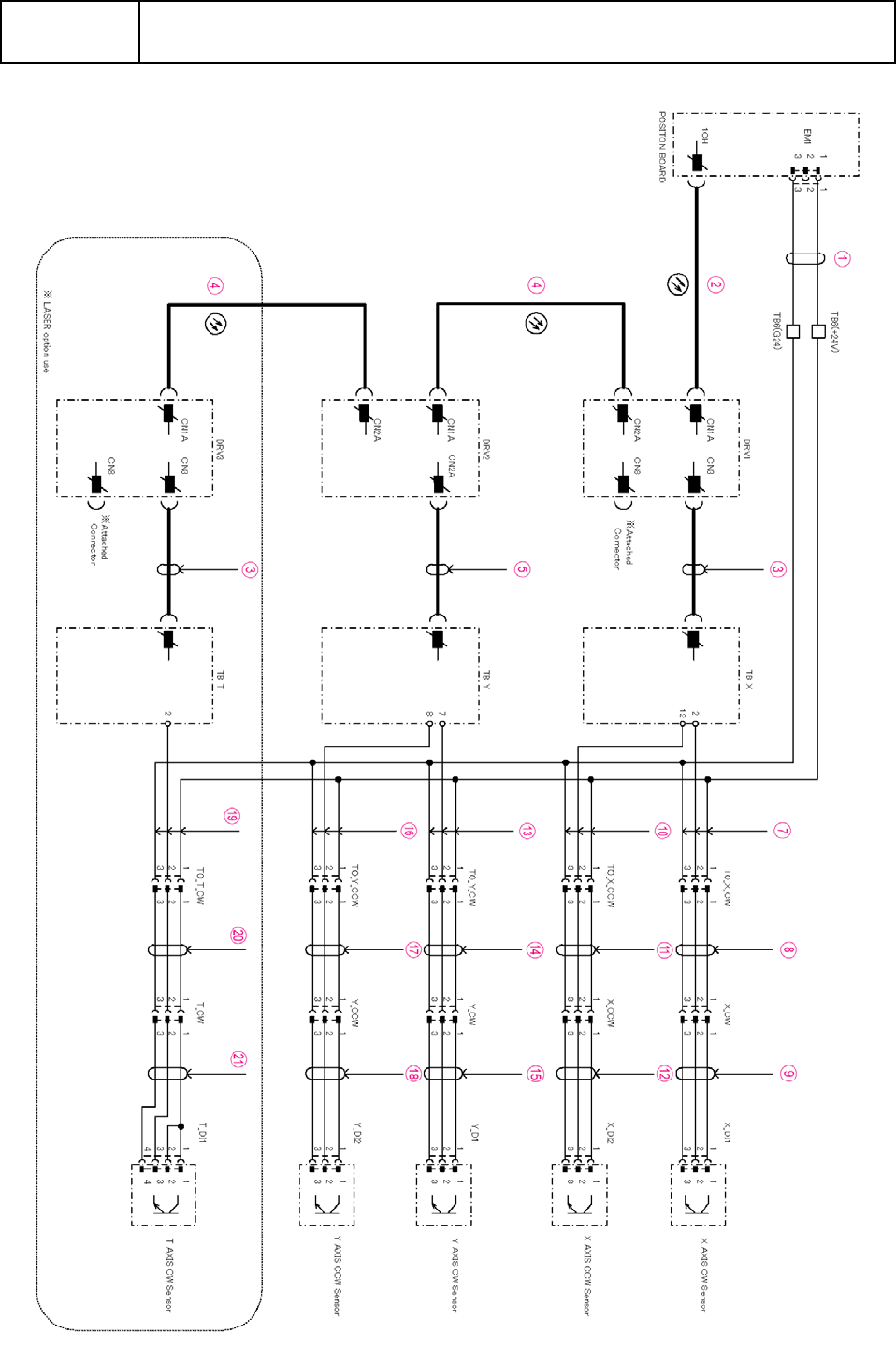

B12
サーボ入力系配線図
Wiring diagram servo input signal
B-25
