A 11 電装前面パネル部 Front panel block ｲﾗｽﾄ番 号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZ 1- 492 - 188 - 11 ｴｱ ｾﾝｻ - ASSY ASSY , AIR SENSOR 1 2 EZ1- 520 - 538 - 12 ｱﾜ - ﾒ - ﾀ - (H7E…

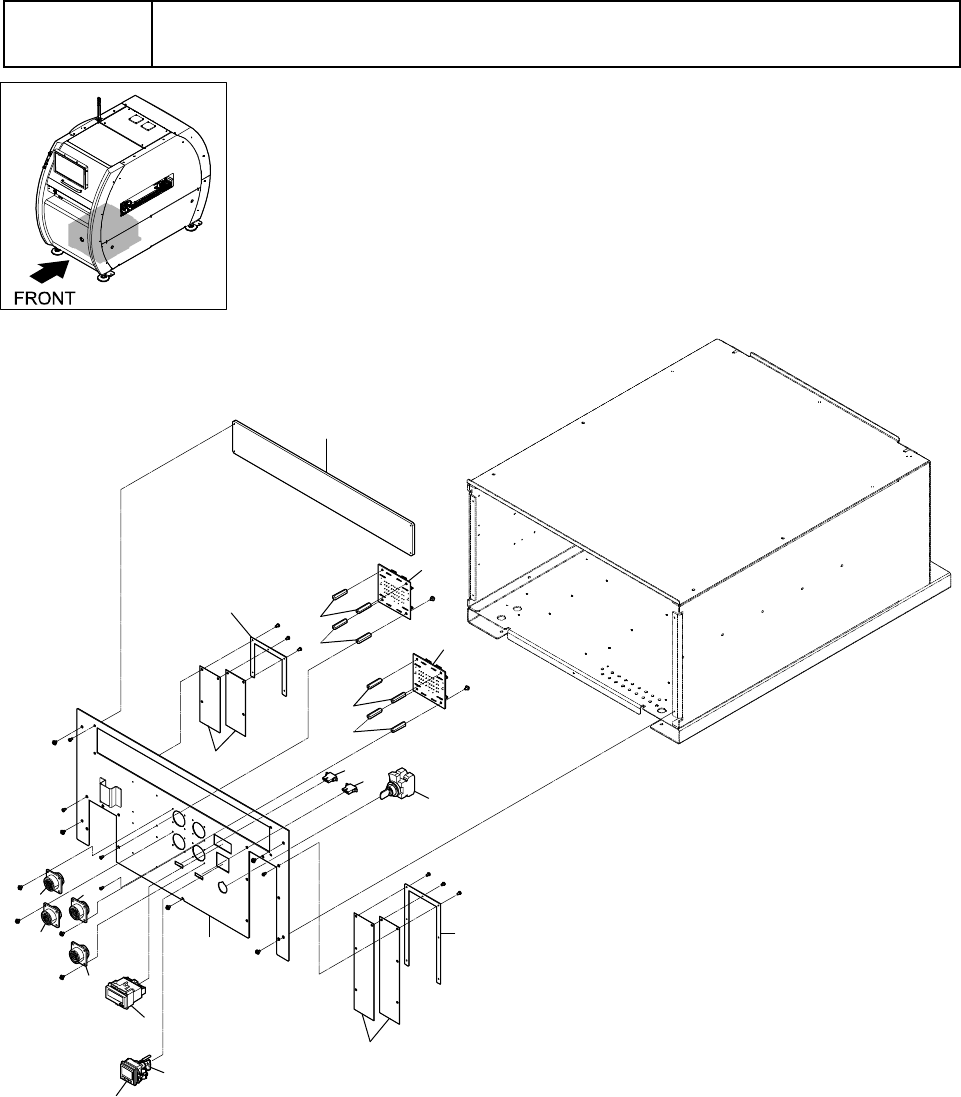

A11
電装前面パネル部
Front panel block
18
15
13
1
1
11
14
16
3
2
17
11
11
4
6
5
7
10
8
9
4
12
1
A-40
A11
電装前面パネル部
Front panel block
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-492-188-11
ｴｱ ｾﾝｻ
-
ASSY
ASSY, AIR SENSOR
1
2 EZ1-520-538-12
ｱﾜ- ﾒ-ﾀ-
(H7ET-NFV-300)
METER, HOUR (H7ET-NFV-300)
1
3 EZ1-798-477-12
ｶｷﾞﾂｷ
ｾﾚｸﾀ
ｽｲﾂﾁ
(CW4K-2BE20)
SWITCH, SELECTOR (CW4K-2BE20)
1
4 EZ1-895-366-11
ﾊﾟｽ ﾓ-ﾄﾞ ﾊﾟﾂﾁ ｷﾊﾞﾝ
BOARD, PASS MODE PATCH
2
5 EZ1-969-284-12
ﾊ-ﾈｽ
(OK/NG
ｼﾕﾂﾘﾖｸ
FRONT)
HARNESS
1
6 EZ1-969-284-22
ﾊ-ﾈｽ
(OK/NG
ｼﾕﾂﾘﾖｸ
REAR)
HARNESS
1
7 EZ1-969-285-13
ﾊ-ﾈｽ
(I/F
ｼﾕﾂﾘﾖｸ
ｼﾞﾖｳﾘﾕｳ
FRONT)
HARNESS
1
8 EZ1-969-285-23
ﾊ-ﾈｽ
(I/F
ｼﾕﾂﾘﾖｸ
ｶﾘﾕｳ
FRONT)
HARNESS
1
9 EZ1-969-285-33
ﾊ-ﾈｽ
(I/F
ｼﾕﾂﾘﾖｸ
ｼﾞﾖｳﾘﾕｳ
REAR)
HARNESS
1
10 EZ1-969-285-43
ﾊ-ﾈｽ
(I/F
ｼﾕﾂﾘﾖｸ
ｶﾘﾕｳ
REAR)
HARNESS
1
11 EZ2-677-416-01
ﾛﾂｶｸ ｽﾍﾟ-ｻ
(SB-S3-30)
SPACER (SB-S3-30), HEXAGON
8
12 EZ4-447-110-01
ｴﾙﾎﾞ
ﾕﾆｵﾝ
(KQ2L04-M5N)
UNION (KQ2L04-M5N), ELBOW
1
13 EZ4-452-381-01
ｺﾞﾑ ｼ-ﾄ
(1)
SHEET (1), RUBBER
2
14 EZ4-452-381-11
ｺﾞﾑ ｼ-ﾄ
(2)
SHEET (2), RUBBER
2
15 EZ4-453-352-02
ﾗﾊﾞ- ｺﾃｲ ﾌﾞﾗｹﾂﾄ
(1)
BRACKET (1), RUBBER FIXED
1
16 EZ4-453-352-12
ﾗﾊﾞ- ｺﾃｲ ﾌﾞﾗｹﾂﾄ
(2)
BRACKET (2), RUBBER FIXED
1
17 EZ4-459-633-04
ﾃﾞﾝｿｳ ﾎﾞﾂｸｽ ｶﾊﾞ-
(1)
COVER (1), ELECTRICAL BOX
1
18 EZ4-452-380-01
ｳｲﾝﾄﾞｳ
WINDOW
1
EZ7-682-146-09
+P 3X5
SCREW +P 3X5
24
EZ7-682-947-09
+PSW 3X6
SCREW +PSW 3X6
29
A-41
A12
PC
ユニット
PC unit
24
29
18
26
25
9,10
27
7
8
11
16
12
14
21
6
28
2,15
22
17
4
23
20
1
1
13
3
5
19
