B20 強制パス基板配線図 ( オプシ ョン ) W i ring diagram forced p ass switch board (option) ｲﾗｽﾄ番 号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZ1- 969 - 314 - 13 ﾊ - ﾈｽ (I/F FRONT ﾊﾟｽ ｼﾝｺﾞｳ )…
B20
強制パス基板配線図
(
オプション
)

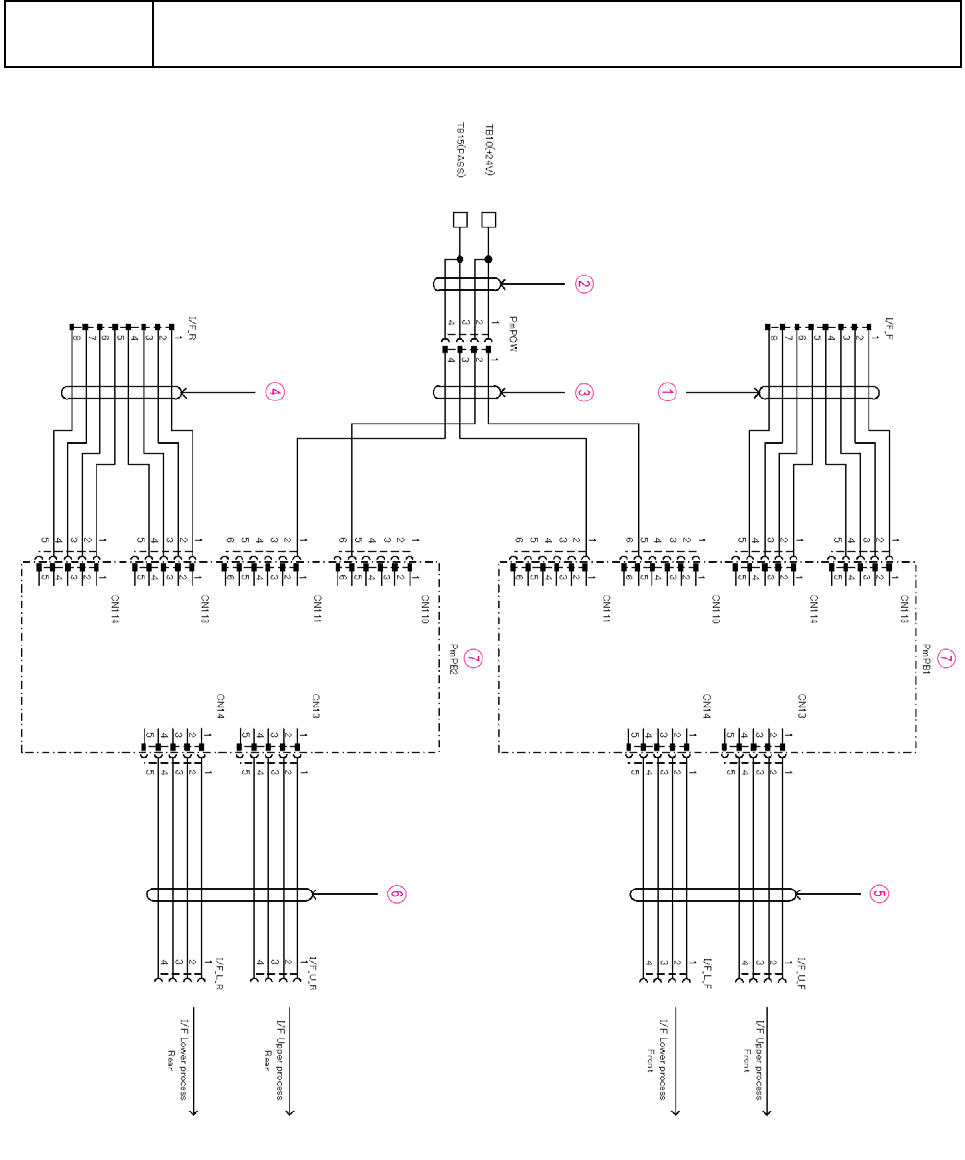

Wiring diagram forced pass switch board (option)
B-41
B20
強制パス基板配線図
(
オプション
)
Wiring diagram forced pass switch board (option)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-314-13
ﾊ-ﾈｽ
(I/F FRONT
ﾊﾟｽ
ｼﾝｺﾞｳ
)
HARNESS
1
2 EZ1-969-311-12
ﾊ-ﾈｽ
(PMPB
ﾃﾞﾝｹﾞﾝ
)
HARNESS
1
3 EZ1-969-312-14
ﾊ-ﾈｽ
(PMPB
ﾃﾞﾝｹﾞﾝ
ﾁﾕｳｹｲ
)
HARNESS
1
4 EZ1-969-314-23
ﾊ-ﾈｽ
(I/F REAR
ﾊﾟｽ
ｼﾝｺﾞｳ
)
HARNESS
1
5 EZ1-969-315-12
ﾊ-ﾈｽ
(PMPB1-IF
ﾁﾕｳｹｲ
)
HARNESS
1
6 EZ1-969-315-22
ﾊ-ﾈｽ
(PMPB2-IF
ﾁﾕｳｹｲ
)
HARNESS
1
7 EZ1-895-366-11
ﾊﾟｽ ﾓ-ﾄﾞ ﾊﾟﾂﾁ ｷﾊﾞﾝ
BOARD, PASS MODE PATCH
2
B-42
B21
PC
配線図
Wiring diagram PC
B-43
