B23 照明配線図 W iring diagram lighting ｲﾗｽﾄ番 号 Ref.No. 部品コード Parts Code 部品名 Parts Name Serial No. 個数 Q'ty 備考 Remarks 同期 Repl. 1 EZ1- 969 - 281 - 15 ﾊ - ﾈｽ ( ｼﾖｳﾒｲ , LCB - L DBM) HARNESS 1 2 EZ1- 969 - 200 - 12 ﾊ - ﾈｽ ( …

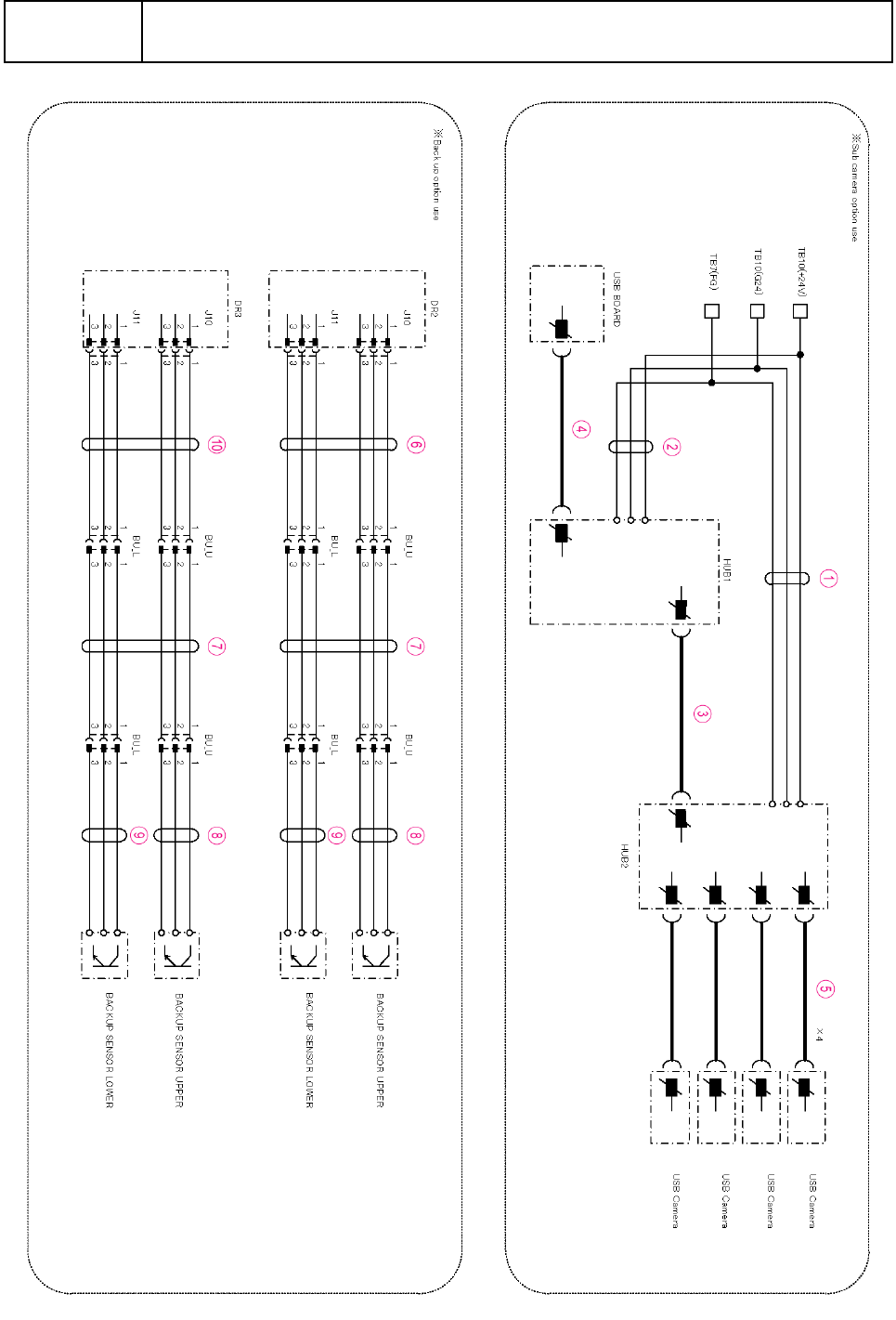

B23
照明配線図
Wiring diagram lighting
B-47
B23
照明配線図
Wiring diagram lighting
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-281-15
ﾊ-ﾈｽ
(
ｼﾖｳﾒｲ
, LCB-LDBM)
HARNESS
1
2 EZ1-969-200-12
ﾊ-ﾈｽ
(
ｼﾖｳﾒｲ
, LDBM-LDBS)
HARNESS
1
3 EZ1-969-216-14
ﾊ-ﾈｽ
(LED
ｼﾕｳﾔｸ
)
HARNESS
1
4 EZ1-969-217-12
ﾊ-ﾈｽ
(LED
ｼﾕｳﾔｸ
ﾄﾞｳｼﾞｸ
)
HARNESS
1
5 EZ1-837-348-11
ﾌﾚｷｼﾌﾞﾙ ﾌﾗﾂﾄ ｹ-ﾌﾞﾙ
(8P)
CABLE, FLEXIBLE FLAT (8P)
8
6 EZ1-837-349-11
ﾌﾚｷｼﾌﾞﾙ ﾌﾗﾂﾄ ｹ-ﾌﾞﾙ
(10P)
CABLE, FLEXIBLE FLAT (10P)
8
B-48
B24
オプション配線図
1
Wiring diagram options 1
