B26 オプション外部接続ケーブル External cables (option) B- 53
B25
オプション配線図
2

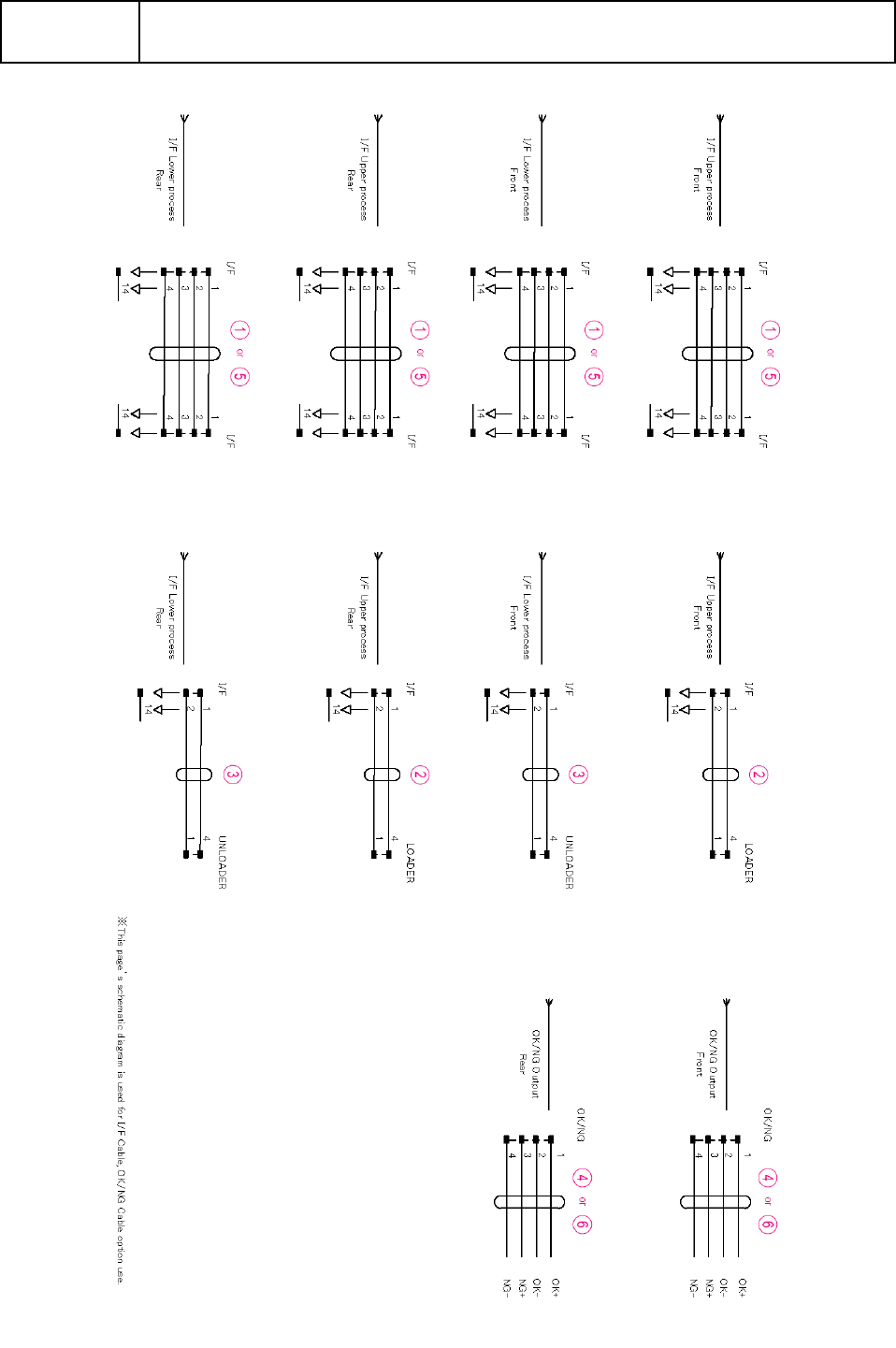

Wiring diagram options 2
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-255-14
ﾊ-ﾈｽ
(
ﾏ-ｷﾝｸﾞ ﾆﾕｳﾘﾖｸ
)
HARNESS
1
2 EZ1-969-411-13
ﾊ-ﾈｽ
(MZ
ｼﾞｸ ｾﾝｻ-
)
HARNESS
1
3 EZ1-969-431-12
ﾊ-ﾈｽ
(M
ｼ-ﾀ ｼﾞｸ ｾﾝｻ-
)
HARNESS
1
4 EZ1-492-308-14
ﾓ-ﾀ-
ASSY (MZ
ｼﾞｸ
)
MOTOR ASSY (MZ AXIAL)
1
5 EZ1-492-309-13
ﾓ-ﾀ-
ASSY (M
ｼ-ﾀ ｼﾞｸ
)
MOTOR ASSY (M THETA AXIAL)
1
B-52
B26
オプション外部接続ケーブル
External cables (option)
B-53
B26
オプション外部接続ケーブル
External cables (option)
ｲﾗｽﾄ番号
Ref.No.
部品コード
Parts Code
部品名
Parts Name
Serial
No.
個数
Q'ty
備考
Remarks
同期
Repl.
1 EZ1-969-412-12
ﾊ-ﾈｽ
(
ｾﾞﾝｺﾞ
I/F SMEMA
ｼﾖｳ
)
HARNESS
1
2 EZ1-969-413-12
ﾊ-ﾈｽ
(
ﾏｴｶﾞﾜ
I/F)
HARNESS
1
3 EZ1-969-414-12
ﾊ-ﾈｽ
(
ｳｼﾛｶﾞﾜ
I/F)
HARNESS
1
4 EZ1-969-415-11
ﾊ-ﾈｽ
(OK/NG)
HARNESS
1
5 EZ1-969-412-22
ﾊ-ﾈｽ
(
ｾﾞﾝｺﾞ
I/F SMEMA
ｼﾖｳ
1M)
HARNESS
1
6 EZ1-969-415-21
ﾊ-ﾈｽ
(OK/NG 1M)
HARNESS
1
