SIPLACE Pro 16.0 (R18-2) / Versionsbeschreibung Ausgabe 11/2018
23
4.15 Erstellung der LCU-Nummer deaktivieren
Wenn eine Gehäuseform erstellt wird, wird eine eindeutige LCU-Nummer automatisch generiert
(LCU = Line Computer Unix). Diese Nummer ist nur in älteren Stationssoftware-Versionen
erforderlich
(4xx, 5xx und 6xx).
Die Erstellung der LCU-Nummer kann mit der neuen Option Erweiterten Gehäuseformbereich
aktivieren (automatische Generierung eindeutiger LRU-Nummern deaktivieren) unter
Allgemeine Einstellungen ausgeschaltet werden. Wenn diese Option aktiviert ist und
Gehäuseformen ohne eindeutige Nummern an eine Station gesendet wird, die ICOS Vision oder
eine ältere Software-Version verwendet, wird eine entsprechende Fehlermeldung angezeigt und
der Benutzer muss diese Nummern manuell reparieren.
4.16 Freie Pipettenausrichtung
SIPLACE Pro unterstützt die freie Pipettenausrichtung beim Abholen der Bauelemente. Zusätzlich
zu der vorhandenen, allgemeinen Ausrichtung (0°, 90°, 180°, 270°), kann ein spezifischer Winkel
zwischen 0° - 360° für einzelne Pipetten festgelegt werden.
Der Gehäuseform-Editor ist entsprechend erweitert worden. In der Liste Ausgewählte Pipetten
kann die Option Spezifische Pipettenausrichtung verwenden für eine zugewiesene Pipette
ausgewählt und ein spezifischer Winkelwert in die Spalte Spezifische Pipettenausrichtung
eingetragen werden.
Einschränkungen
Diese Funktion wird nicht in älteren Stationssoftware-Versionen unterstützt (4xx, 5xx). Wenn keine
Station in der Linie einen spezifischen Pipettenausrichtungswert setzen kann, wird eine
Fehlermeldung angezeigt.
4.17 Stand-Alone Datenmodell-Import-Tool
Das Datenmodell-Import-Tool ist als eigenständiges ausführbares Programm erstellt und in
SIPLACE Pro Import-Tool umbenannt worden.
Abbildung 4-5: Startbildschirm - SIPLACE Pro Import-Tool
SIPLACE Pro 16.0 (R18-2) / Versionsbeschreibung Ausgabe 11/2018
24
SIPLACE Pro Import-Tool wird bei der Standardinstallation von SIPLACE Pro mit den SIPLACE
Pro Desk-Anwendungen installiert und kann innerhalb oder unabhängig von SIPLACE Pro Desk
verwendet werden.
Das Programm kann entweder im Startmenü – SIPLACE Pro Import-Tool oder im Hauptmenü in
SIPLACE Pro Desk unter Extras – Import – SIPLACE Pro Import-Tool gestartet werden.
4.18 Raster-Leiterplatten-Editor – Erweiterungen
Folgende Erweiterungen sind im Raster-Leiterplatten-Editor eingeführt worden:
– Die Pakettypen können jetzt Marken und Inkpunkte enthalten.
Jeder Pakettyp enthält eine eigene Markenliste.
Ein Inkpunkt kann in der Pakettypliste hinzugefügt werden durch Auswählen eines Markentyps
unter Marken. Die Pakettypliste enthält vier Spalten, um einen Inkpunkt festzulegen: Inkpunkt,
Offset X, Offset Y und Deaktivieren.
– Raster-Leiterplatte und Raster-Panel-Typ können eine Leiterplatten-Barcode-Marke
enthalten.
Eine Barcode-Marke kann im jeweiligen Feld Höhenmessung in den Registerkarten LP-
Marken und Paneltyp-Marken ausgewählt werden.
4.19 Line Control GUI – Verbesserte Transportspureinstellungen
Um zu vermeiden, dass nicht beabsichtigte oder falsche Programme heruntergeladen werden,
wenn das gleiche Los auf zwei asynchronen Spuren verwendet wird, sind die Einstellungen für die
Transportspuren in der Line Control GUI verbessert worden.
Die synchrone Verwendung eines Loses auf beiden Transportspuren, die in der Linie im
Transportmodus "doppelt asynchron" laufen, kann durch Aktivierung der neuen Einstellung
Gleiches Los auf beiden Transportspuren erzwingen. Beide Transportspuren sollen
gleichzeitig gestartet und angehalten werden erzwungen und der gleichzeitige Programmstart
und -Stopp für beide Transportspuren sichergestellt werden.
Diese Einstellung wird unter Konfiguration – Line Control Server – Einschränkungen –
Asynchroner Doppeltransport / I-Placement bereitgestellt und ist standardmäßig deaktiviert.
4.20 Import-Assistent für ASCII Centroid-Daten – Erweiterungen
Mit dem Import-Assistenten für ASCII Centroid-Daten in SIPLACE Pro Desk kann der Benutzer
auswählen, welche Ordner verwendet werden sollen für schon vorhandene Bauelemente und
Gehäuseformen mit Namen, die mit den Importdaten übereinstimmen. Der Import ist erweitert
worden und kann jetzt in Unterordnern suchen, um Übereinstimmungen zu finden.
Die entsprechenden Einstellungen können mit der Option Objekte aus Unterordnern mit
einbeziehen für Ordner Bauelemente und Ordner Gehäuseformen auf der Seite Bauelemente
gemacht werden.
SIPLACE Pro 16.0 (R18-2) / Versionsbeschreibung Ausgabe 11/2018
25

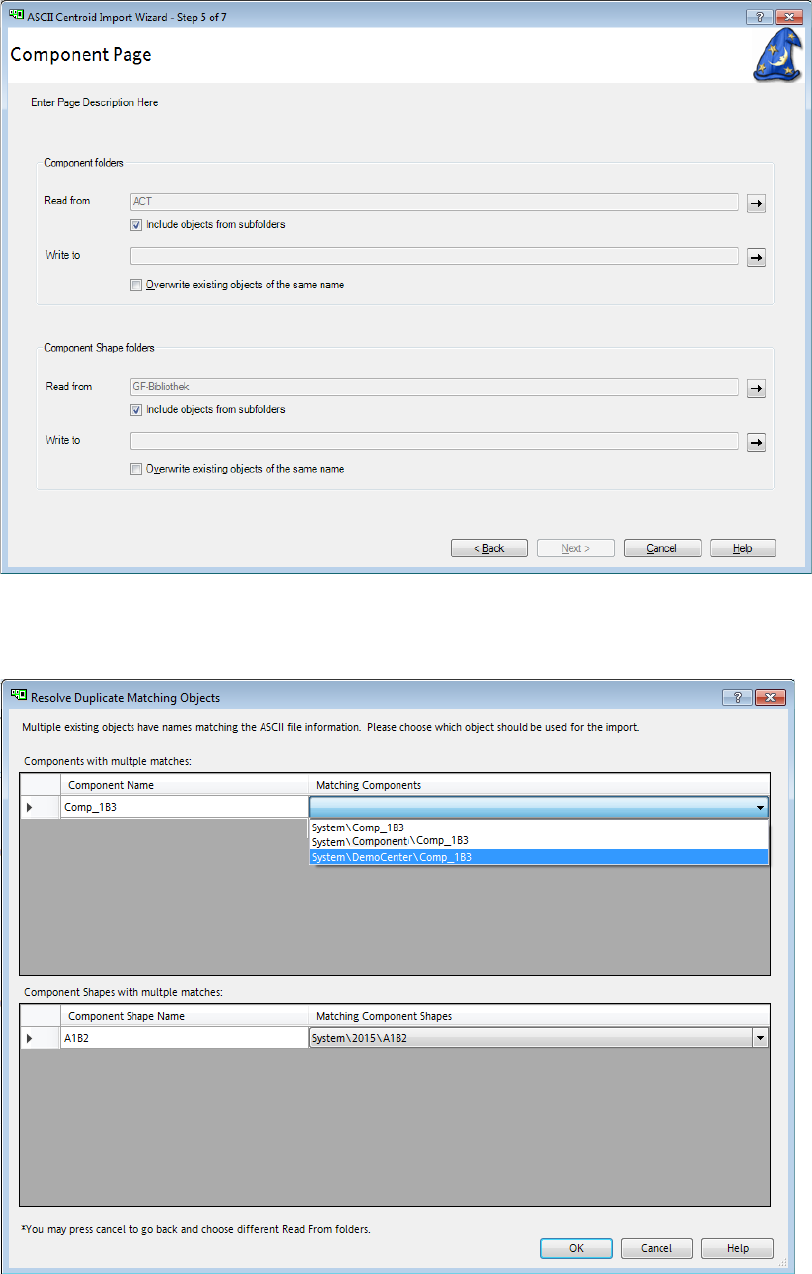

Abbildung 4-6: Import-Assistent für ASCII Centroid-Daten – Seite Bauelemente
Mehrere Übereinstimmungen werden im neuen Dialogfenster Doppelte übereinstimmende
Objekte auflösen angezeigt.
Abbildung 4-7: Dialogfenster Doppelte übereinstimmende Objekte auflösen
