4OM-1732 1-5-10 121 1-002 5.6 吸嘴过滤器的插入方法 (3) 将过滤器压块插入到过滤器安装开口部。过滤器压块 Fig.4A5-11 (4) 将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。主机丙烯模块滑动 Fig.4A5-12

4OM-1732

1-5-9

1211-002

5.6 吸嘴过滤器的插入方法

•

高速吸嘴

Procedure

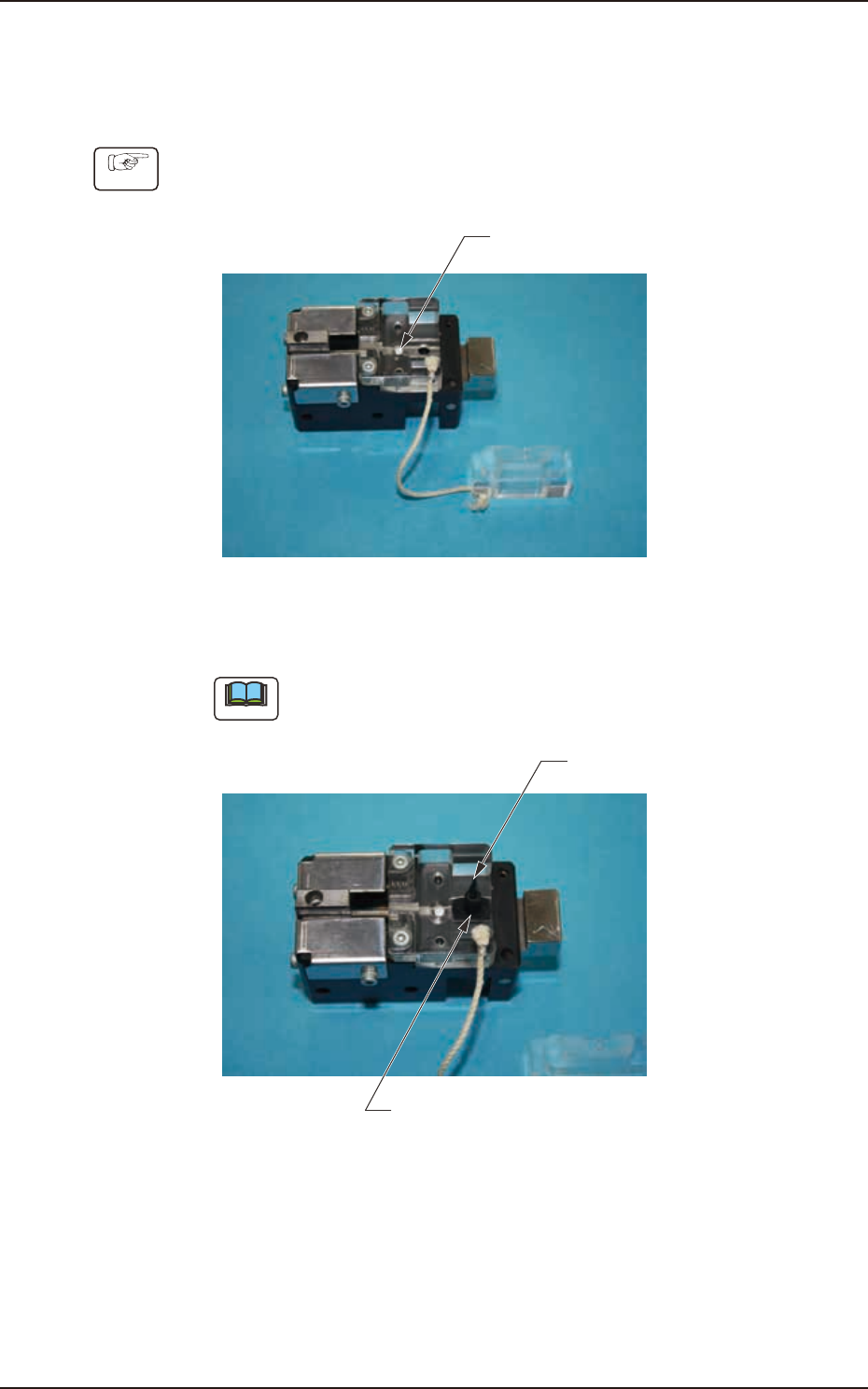

(1)将吸嘴过滤器安装到过滤器用孔部。

过滤器

Fig.4A5-9

(2)将吸嘴安装到图的位置的孔部。

Note

请注意吸嘴的朝向。

吸嘴

安装位置 ( 孔部 )

Fig.4A5-10

4OM-1732

1-5-10

1211-002

5.6 吸嘴过滤器的插入方法

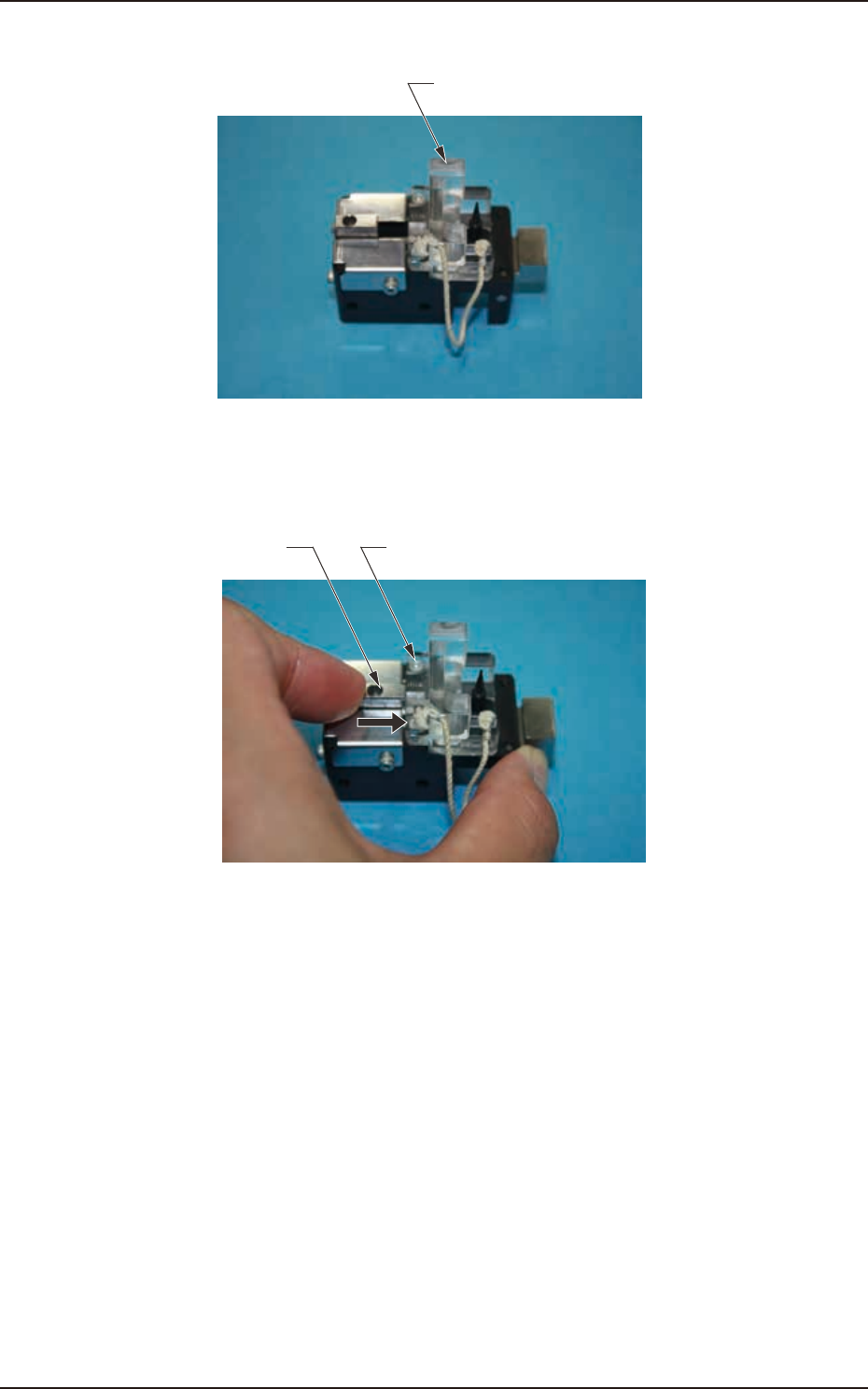

(3)将过滤器压块插入到过滤器安装开口部。

过滤器压块

Fig.4A5-11

(4)将滑动部推到主机丙烯模块端面，插入吸嘴过滤器。

主机丙烯模块滑动

Fig.4A5-12

4OM-1732

1-5-11

1211-001

5.6 吸嘴过滤器的插入方法

(5)向下按住控制杆，拆卸吸嘴。

吸嘴

控制杆

悬浮

Fig.4A5-13

(6)确认吸嘴过滤器是否插入着。

吸嘴

吸嘴过滤器

Fig.4A5-14
