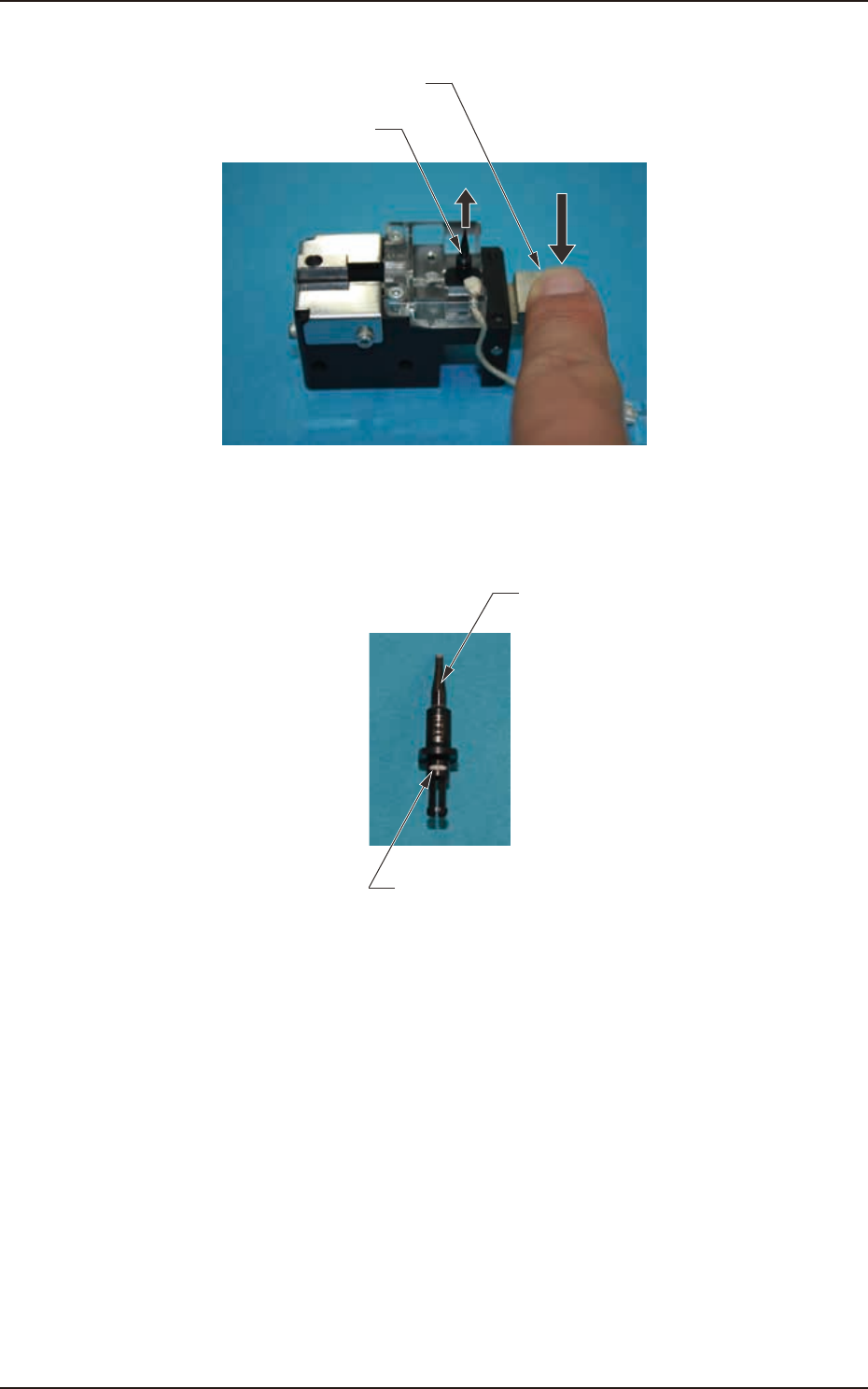

5.6 吸嘴过滤器的插入方法

(5)向下按住控制杆，拆卸吸嘴。

吸嘴

控制杆

悬浮

Fig.4A5-13

(6)确认吸嘴过滤器是否插入着。

吸嘴

吸嘴过滤器

Fig.4A5-14

4OM-1732

1-5-12

1211-001

4OM-1732

1-6-1

1211-002

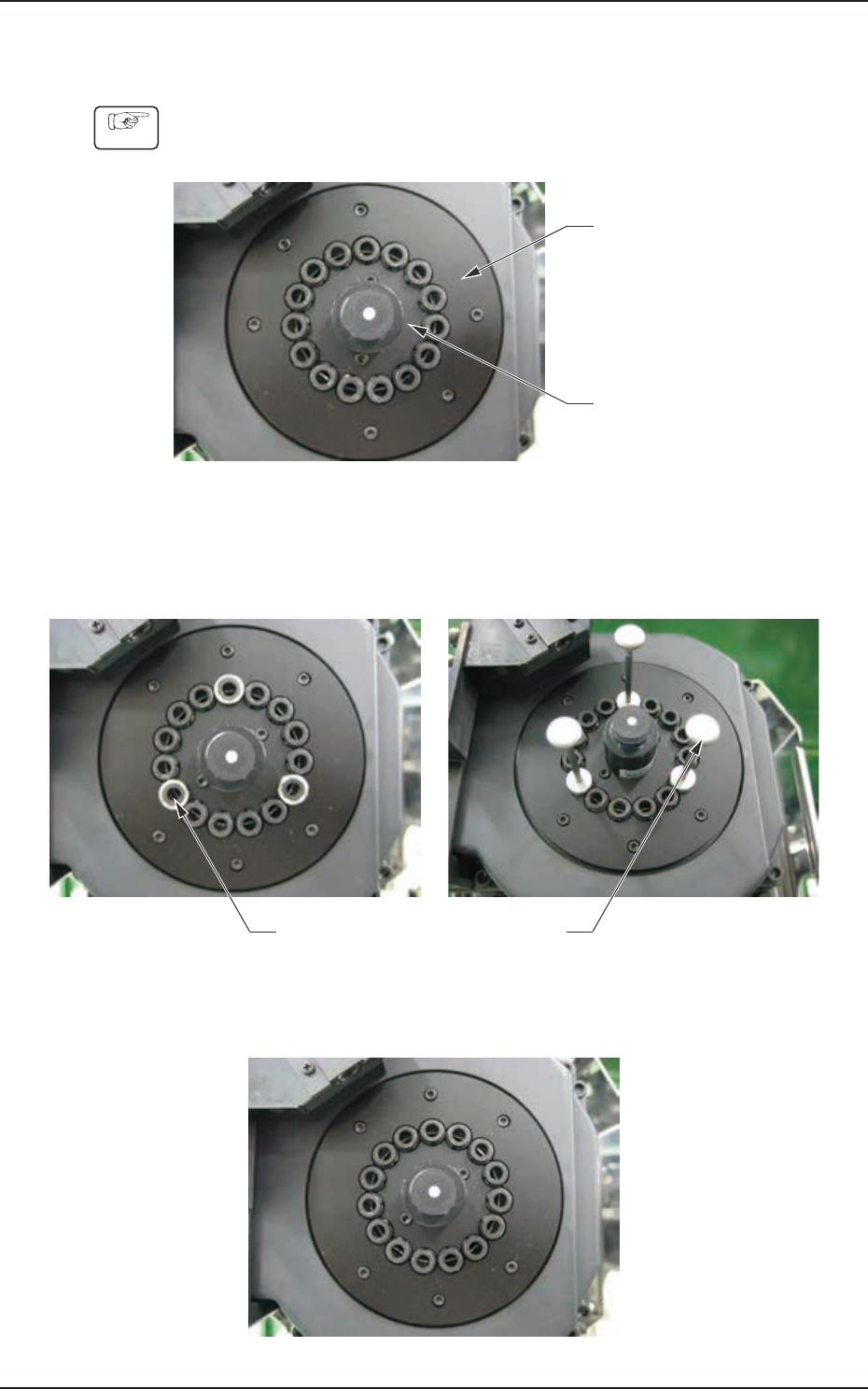

6. 扩散板组装治具的使用方法

6. 扩散板组装治具的使用方法

Procedure

(1)同时暂时固定内侧和外侧扩散板。

外侧扩散板

内侧扩散板

Fig.4A6-1

(2)如图在 3 处安装治具 1、2。

注意不要损伤线传感器。

治具 1 治具 2

Fig.4A6-2

(3)用螺栓固定扩散板后，拆卸治具 1、2。

Fig.4A6-3
