4.2 真空系统

4.2.2 过滤器的清扫

周期 : 每三个月 ( 所要时间 :10 分钟 )

滤盒

过滤器

Fig.4A4-10

Procedure

 (1) 卸下装置正面下部机盖的固定螺丝钉 (4 个 ) 后，卸下机盖。

(2) 按箭头 C 的方向转动滤盒卸下，再卸下里面的过滤器。

(3) 用吹气进行清扫。

Note

过滤器在运行时的真空压降低的情况，请更换新的过滤器。

(4) 将机盖推上去安装，拧紧固定螺钉。

Notice

主机装置和机盖之间若有间隙，料带在运行中就会从间隙弹出来导致

故障或异常。

4OM-1732

1-4-10

1211-002

4.3 元件识别照相机部

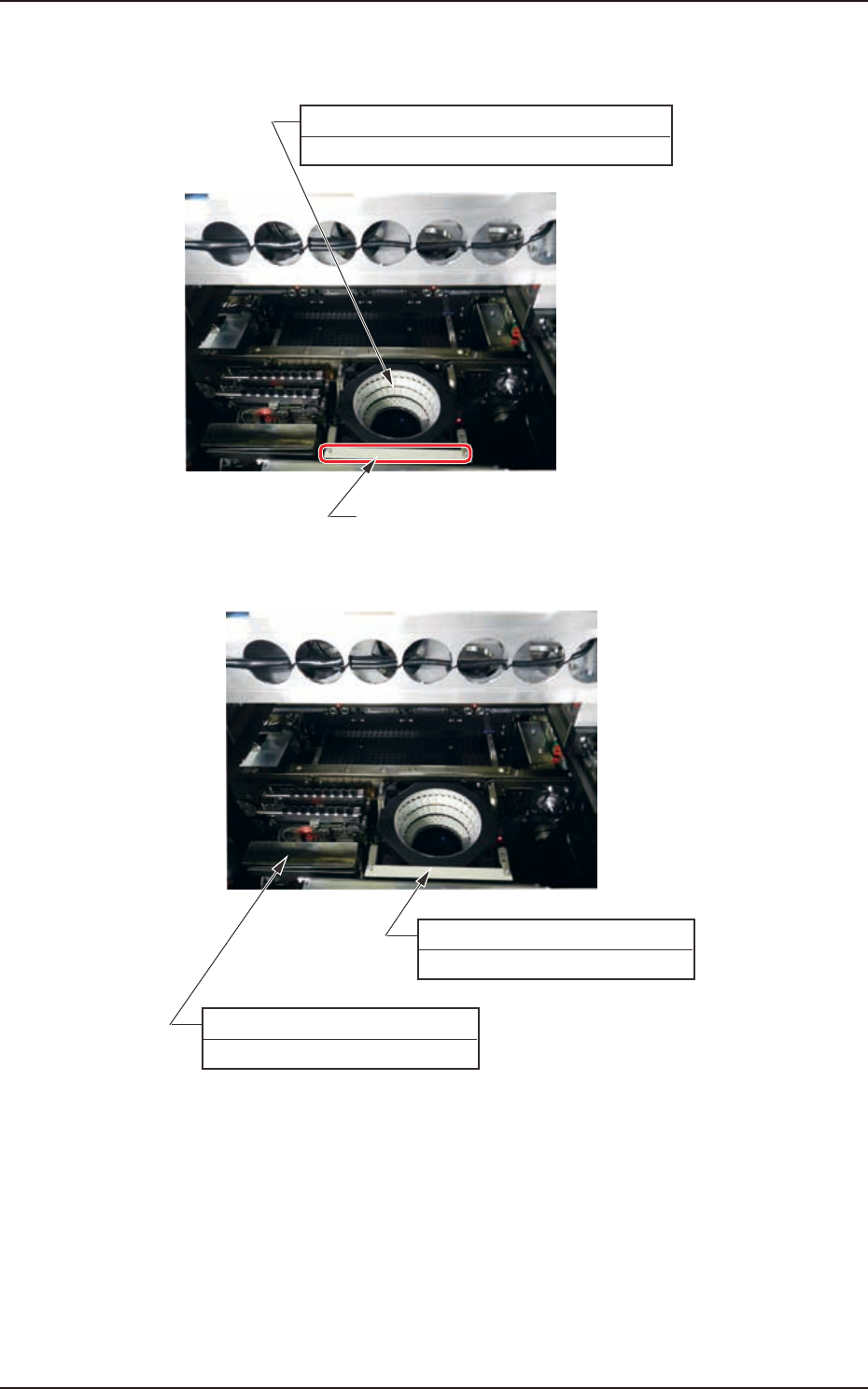

元件识别照相机(4处)

每天　清扫所要时间:4分钟

基准标记块

Fig.4A4-11

元件排出箱

每天　清扫所要时间:1分钟

基准标记(4处)

每周　清扫所要时间:2分钟

Fig.4A4-12

4OM-1732

1-4-11

1211-002

4.3 元件识别照相机部

4.3.1 元件识别照相机的清扫

周期 : 每天 ( 所要时间 :4 分钟 )

元件识别照相机(4处)

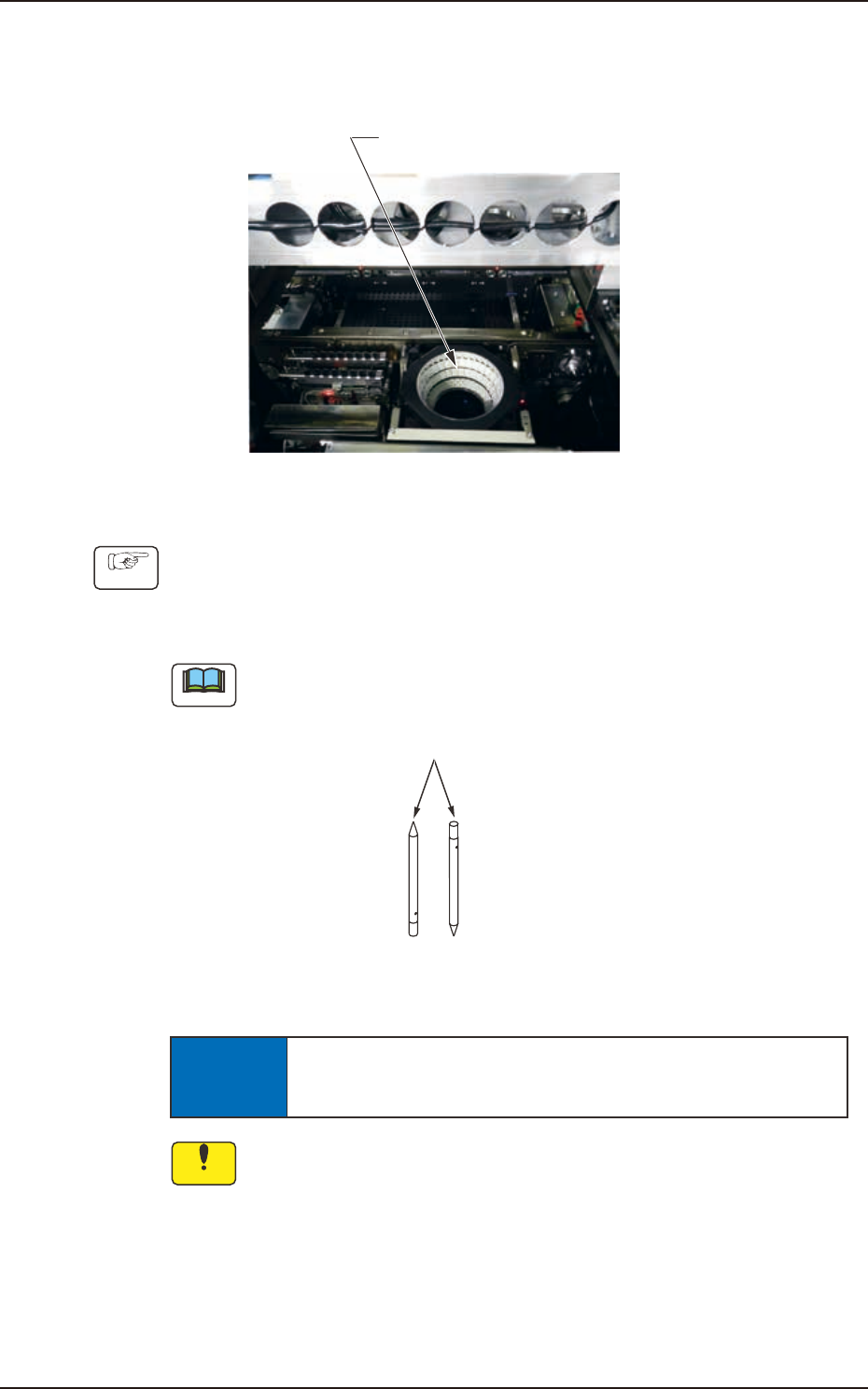

Fig.4A4-13

Procedure

 (1) 请用真空镊子取出掉落的元件等。

(2) 用镜头布擦去灰尘。

Note

也备有 G-S047-01 粘性清洁器 ( 元件编号 :226J2091)( 选购件 )。

粘性清洁器

Fig.4A4-14

通知

请不要用手压基准标记快。

若基准标记块受重压，就有可能变形。

Notice

请务必使用吸引源 ( 吸尘器 ) 进行清扫。

请勿使用吹气 ( 气枪 )。

进行吹气会使装置内部的垃圾灰尘四处飞扬，有可能导致无法正确进行识

别和装置动作。
