4OM-1732-004Y2_F8_维护保养&故障处理.pdf - 第78页
4OM-1732 1-4-14 121 1-002 4.4 送料器安装台驱动部 4.4 送料器安装台驱动部 蜗轮齿轮 (2处) 每三个月 注油 所要时间:2分钟 Fig.4A4-17
4OM-1732
1-4-13
1208-001
4.3 元件识别照相机部

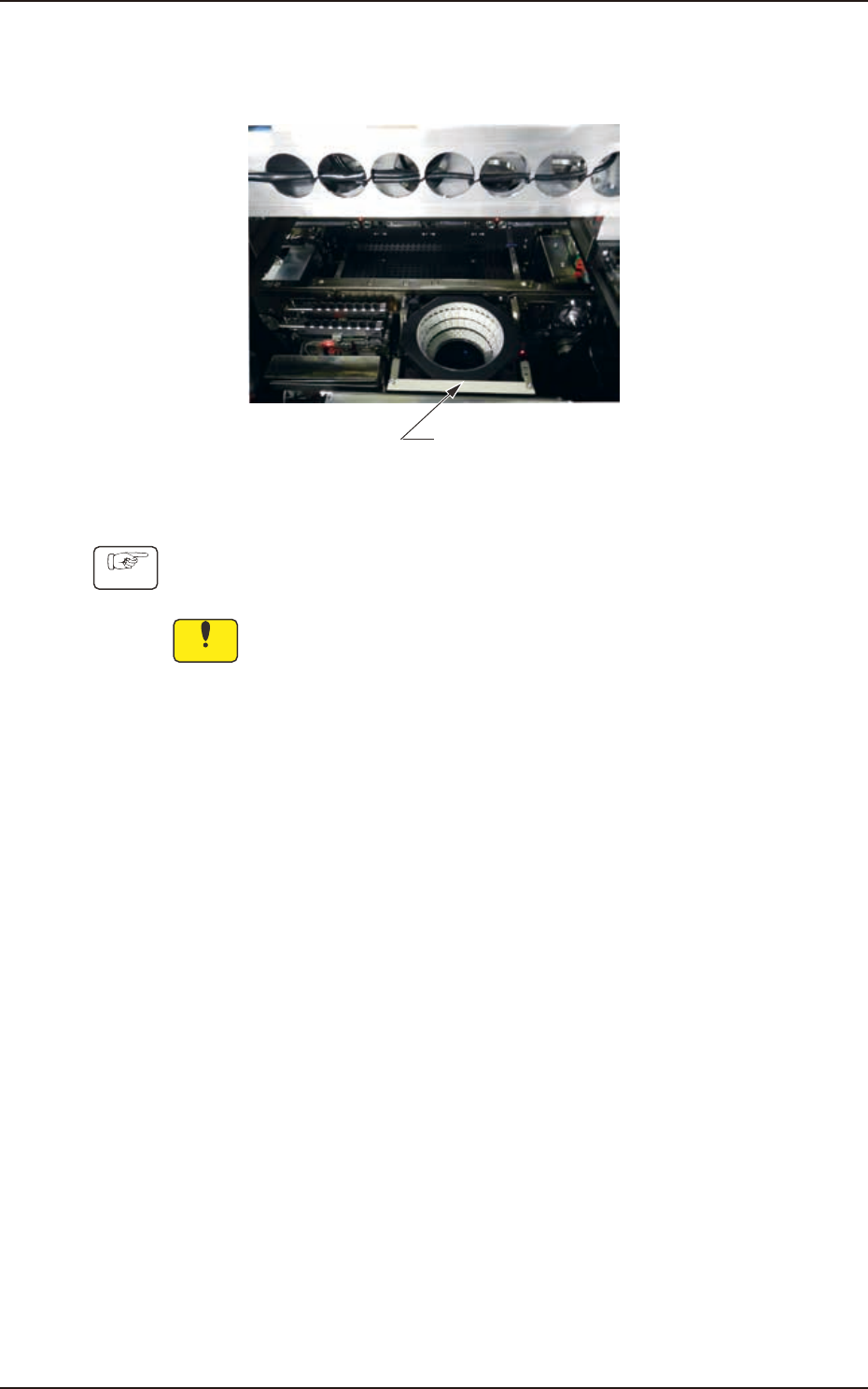

4.3.3 基准标记 (4 处 ) 的清扫
周期 : 每周 ( 所要时间 :2 分钟 )
基准标记
Fig.4A4-16
Procedure
请用镜头布干擦基准标记上面。
Notice
(a) 请不要使基准标记沾上皮脂和油等。
沾上皮脂和油时，请用含少量醇类的镜头布擦拭。
(b) 为途膜基准标记，使用时请不要划伤。
4OM-1732
1-4-14
1211-002

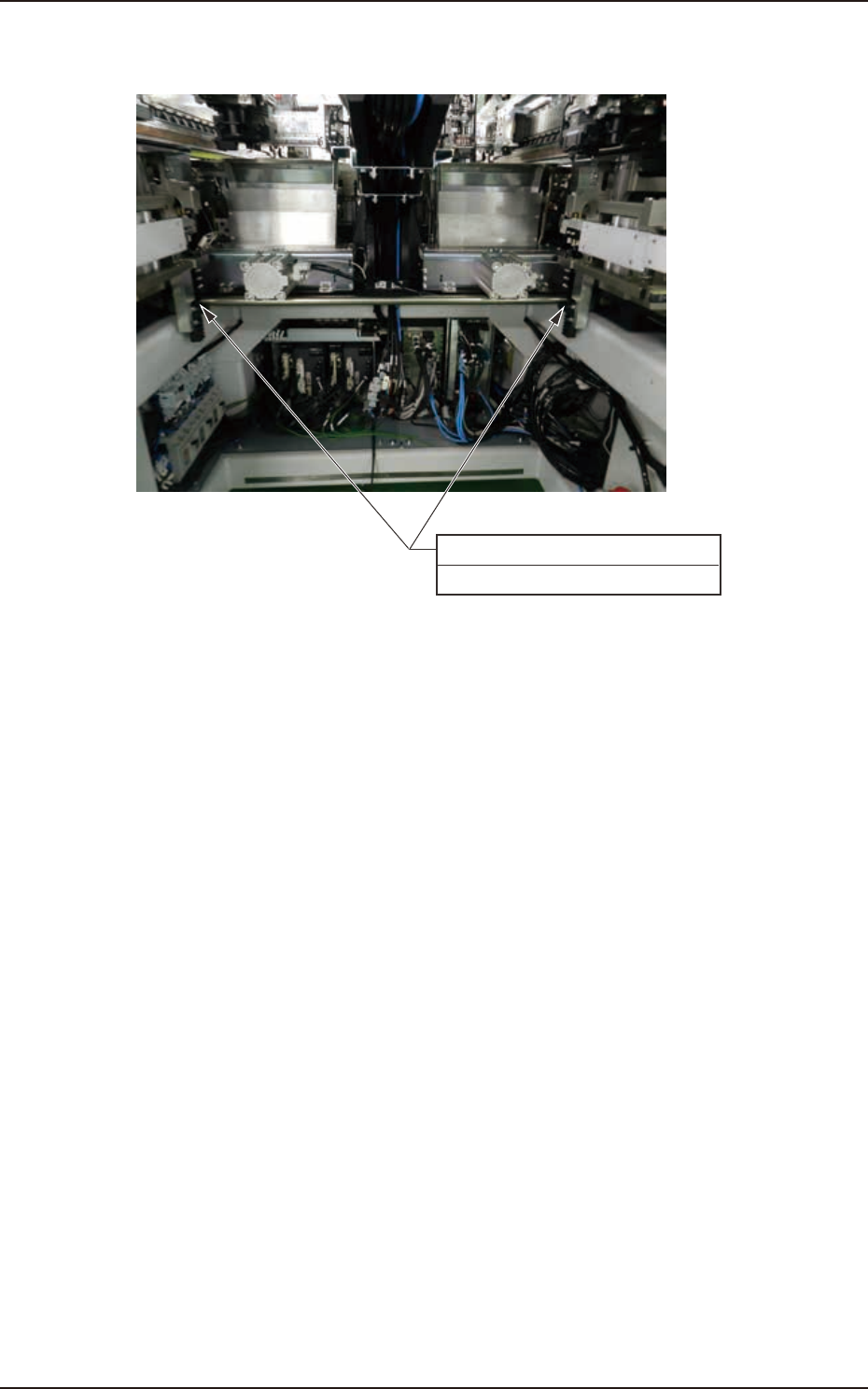

4.4 送料器安装台驱动部
4.4 送料器安装台驱动部
蜗轮齿轮 (2处)
每三个月 注油 所要时间:2分钟
Fig.4A4-17
4OM-1732
1-4-15
1211-002
4.4 送料器安装台驱动部

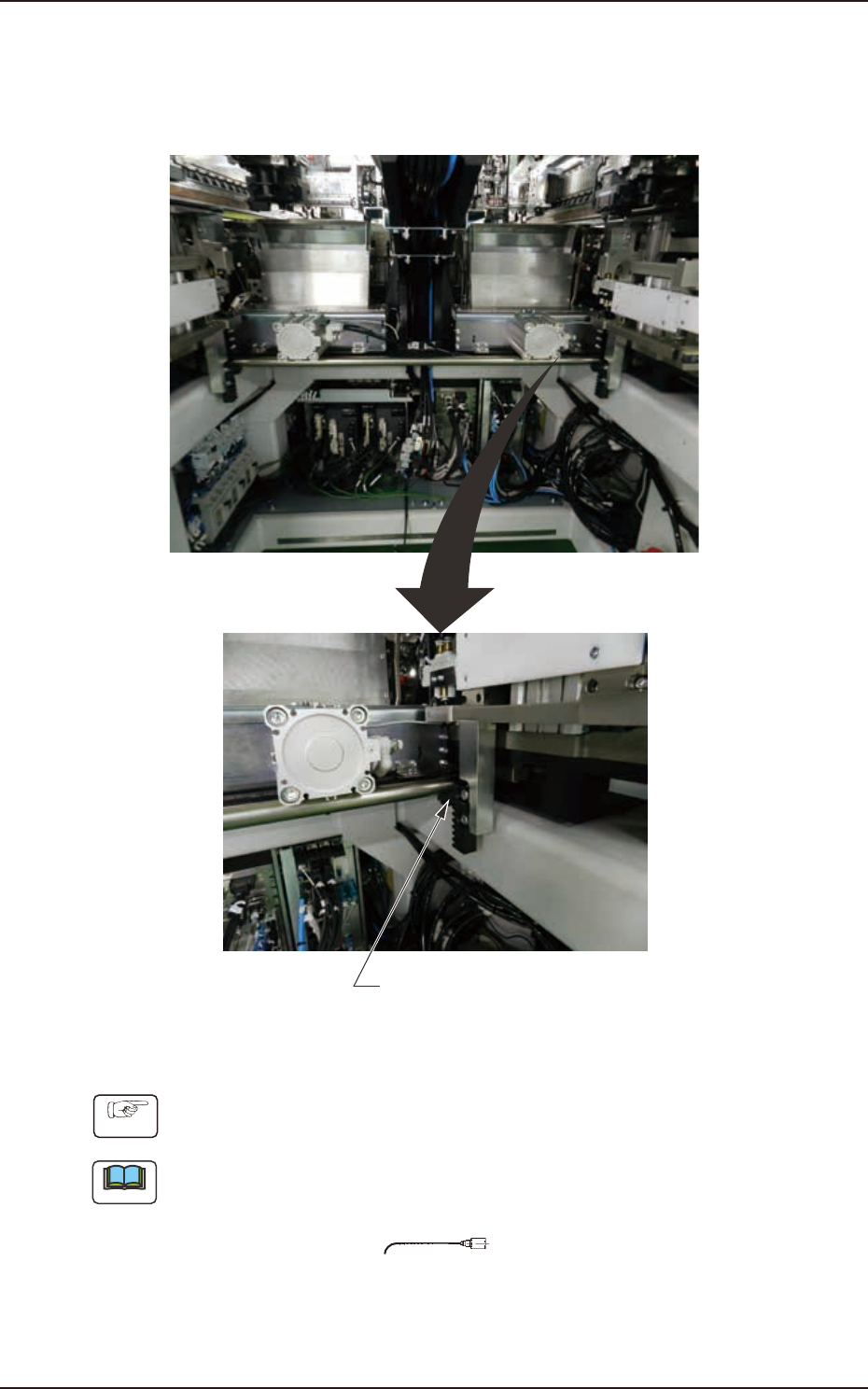

4.4.1 蜗轮齿轮 (2 处 ) 的注油
周期 : 每三个月 ( 所要时间 :2 分钟 )
润滑油 :MOLYNOCGREASEAP1
蜗轮齿轮
Fig.4A4-18
Procedure
请用注油器在蜗轮齿轮上涂刷少量新的润滑油。
Note
使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-19
