4.6.2 切割单元内的清扫
周期 : 每三个月 ( 所要时间 :10 分钟 )
切割单元
螺丝(4处)

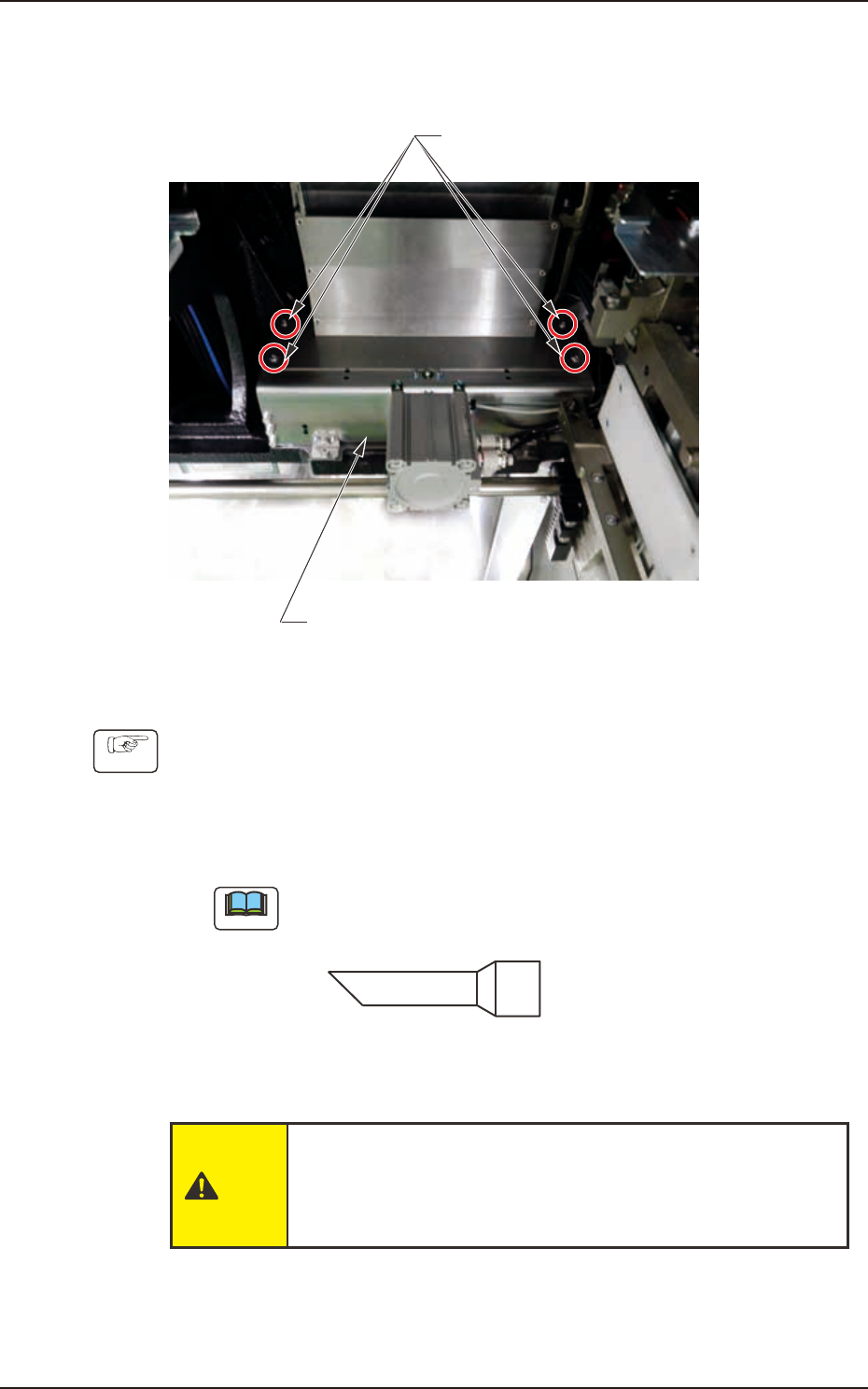

Fig.4A4-28
Procedure
(1) 卸下正面机盖。
(2) 卸下切割单元勾出盖。
(3) 用吸尘器清扫切割单元内部的垃圾、灰尘。
Note
请使用狭细的吸尘口。
吸尘口(推荐)
Fig.4A4-29
注意
请确认是否切断了气源的供给、关闭了切割器刀片之后进行
维护保养。
进行维护保养时，请不要触摸切割器刀片。
1211-002
4.6 切割器部
4OM-1732
1-4-23
4.7 安装头部
高速安装头
扩散板
每月 清扫 所要时间:2分钟
线传感器(投光器、受光器)
每天 清扫 所要时间:5分钟
吸嘴上下滚珠丝杠(NL轴)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
线传感器
Fig.4A4-30
1211-002
4.7 安装头部
4OM-1732
1-4-24
1211-002
4.7 安装头部
真空过滤器(15处)
每三个月 更换 所要时间:30分钟
吸嘴切换凸轮面(上面)
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
中央花键
每三个月 注油 所要时间:4分钟
(DAPHNE EPONEX GREASE No.1)
凸轮从动件
每三个月 清扫、注油 所要时间:5分钟
(DAPHNE EPONEX GREASE No.1)
中央花键
Fig.4A4-31
