4OM-1732 1-4-31 121 1-002 4.7 安装头部 4.7.6 吸嘴切换凸轮面 ( 上面 ) 的清扫和注油 周期 : 每三个月 ( 所要时间 :5 分钟 ) 润滑油 :DAPHNEEPONEXGREASENo.1 吸嘴切换凸轮面 Fig.4A4-41 Procedure (1) 凸轮面沾有异物时，用镊子除去。 (2) 用注油器在凸轮面上侧涂刷 0.01cc 的润滑油。 Note (a) 0.01…
4OM-1732
1-4-30
1211-002
4.7 安装头部
4.7.5 凸轮从动件的清扫和注油
周期 : 每三个月 ( 所要时间 :5 分钟 )
润滑油 :DAPHNEEPONEXGREASENo.1
凸轮从动件
Fig.4A4-39
Procedure
(1) 凸轮从动件沾有异物时，用镊子除去。
(2) 用注油器在凸轮面上侧涂刷 0.01cc 的润滑油。
Note
(a) 0.01cc 大约为 1005 芯片的大小。
(b) 使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-40
4OM-1732
1-4-31
1211-002
4.7 安装头部

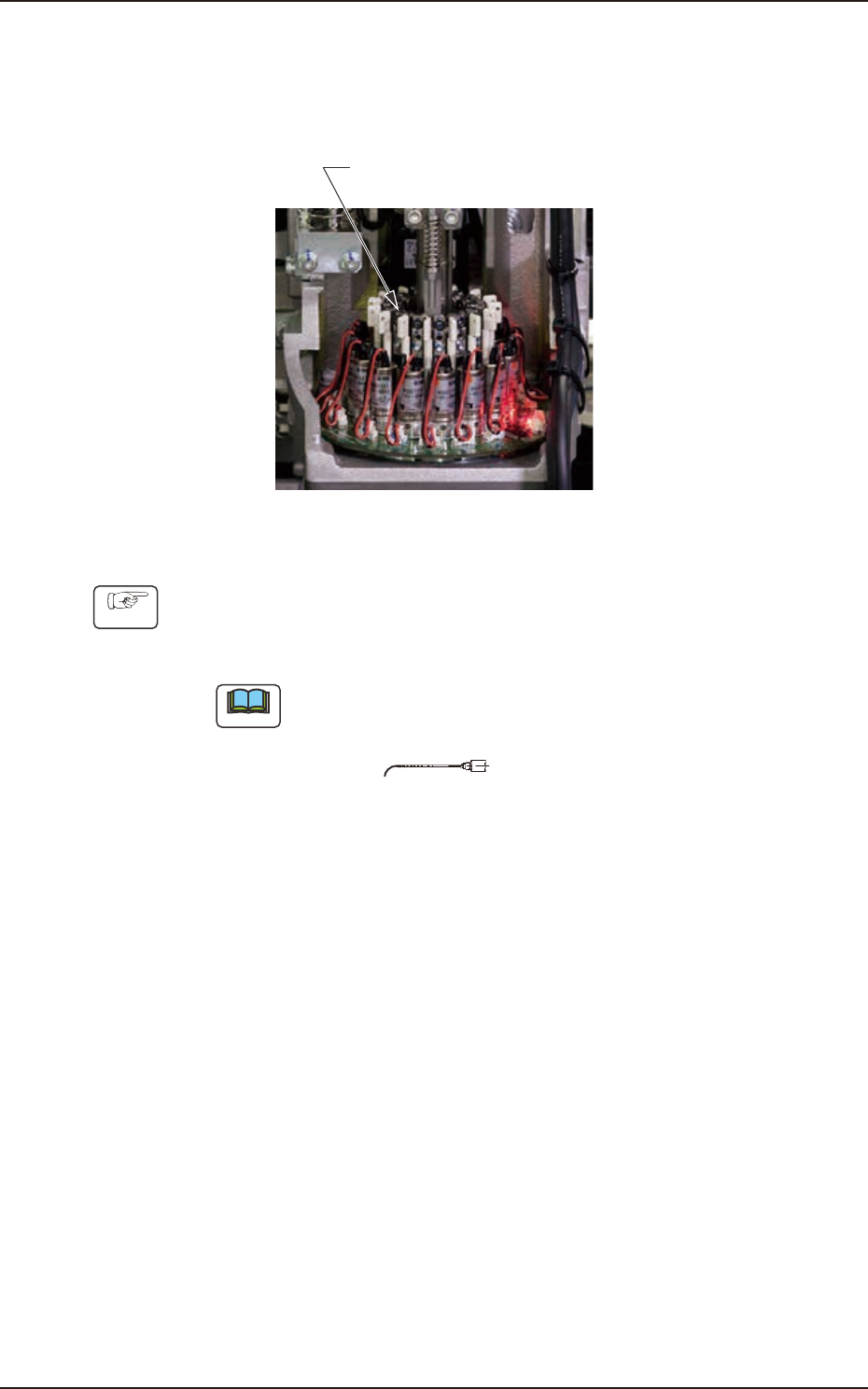

4.7.6 吸嘴切换凸轮面 ( 上面 ) 的清扫和注油
周期 : 每三个月 ( 所要时间 :5 分钟 )
润滑油 :DAPHNEEPONEXGREASENo.1
吸嘴切换凸轮面
Fig.4A4-41
Procedure
(1) 凸轮面沾有异物时，用镊子除去。
(2) 用注油器在凸轮面上侧涂刷 0.01cc 的润滑油。
Note
(a) 0.01cc 大约为 1005 芯片的大小。
(b) 使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-42
4OM-1732
1-4-32
1208-001
4.7 安装头部

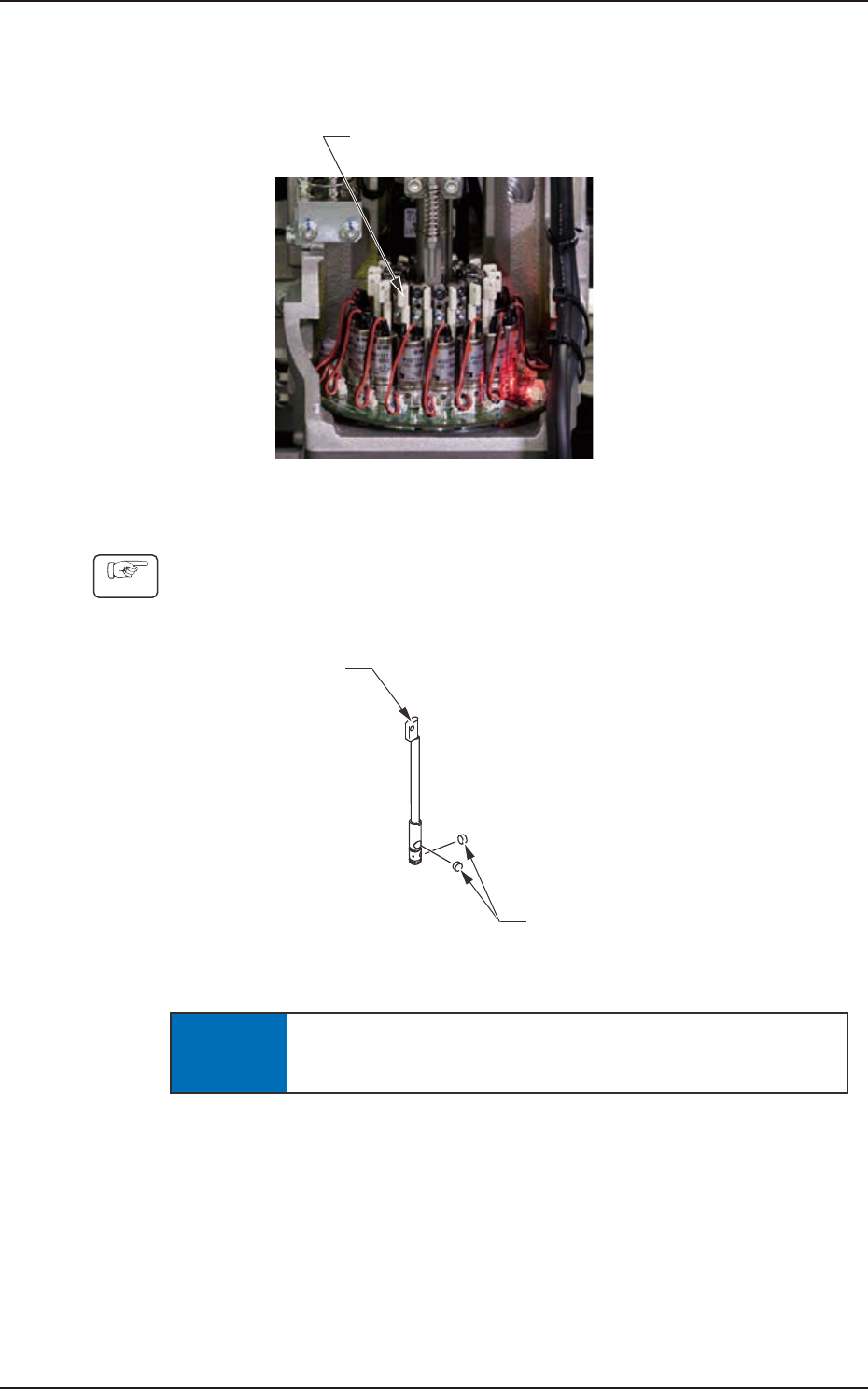

4.7.7 真空过滤器的更换
周期 : 每三个月 ( 所要时间 :30 分钟 )
过滤器架
Fig.4A4-43
Procedure
(1) 使用过滤器装卸治具，将过滤器架向上拔出。
(2) 更换两个真空过滤器。
过滤器架
过滤器
Fig.4A4-44
通知
请注意过滤器架的插入朝向，完全插入到底。
请确认过滤器架上面和上部模块上面的高度是否一致。
