4OM-1732 1-3-1 121 1-002 3. 维护保养部位 3. 维护保养部位 3.1 整体图 Notice 包括卸下装置机盖的操作。结束维护保养后，请安装机盖。送料器推车部气源风扇部电闸 Fig.4A3-1 装置前面 Reference  (a) 各部详细的维护保养部位以及维护保养方法请参照 “ 第一章4. ” 以后的章节。 (b) 关于选项，请参照各特殊规格的使用说明书进行维护保养。

4OM-1732

1-2-4

1211-003

2.4 每三个月维护保养

Table 4A2-5

对象单元点检、清扫、注油部位作业润滑油作业用具检查

4.11 吸嘴储料器部

高速吸嘴储料器

吸嘴储料器滑行部清扫、

注油

DE1 油棉纱

挡板凸缘销滑行部清扫、

注油

NM1

4.12 控制箱部滤尘器清掃 -----

2.5 每六个月维护保养

润滑油的表记

DE1  :DAPHNEEPONEXGREASENo.1

IEL/V:BARRIERTAIEL/V

Table 4A2-6

对象单元点检、清扫、注油部位作业润滑油作业用具检查

4.8 XY 横梁部 X 轴电缆侧面清扫、

注油

IEL/V 油棉纱、刷子

X 轴电缆固定部位点检 ----- -----

X 轴直线标尺清扫 ----- 棉纱

Y 轴电缆侧面清扫、

注油

IEL/V 油棉纱、刷子

Y 轴电缆固定部位点检 ----- -----

Y 轴直线标尺清扫 ----- 棉纱

2.6 每年维护保养

Table 4A2-7

对象单元点检、清扫、注油部位作业润滑油作业用具检查

4.6 切割器部氟片更换 ----- 螺丝刀、扳钳

聚氨酯夹板 ASSY 更换 ----- 螺丝刀、扳钳

扁平环更换 ----- 螺丝刀、扳钳、

扭矩螺丝刀

4OM-1732

1-3-1

1211-002

3. 维护保养部位

3.1 整体图

Notice

包括卸下装置机盖的操作。

结束维护保养后，请安装机盖。

送料器推车部

气源

风扇部

电闸

Fig.4A3-1 装置前面

Reference

(a)各部详细的维护保养部位以及维护保养方法请参照

“

第一章4.

”

以后

的章节。

(b)关于选项，请参照各特殊规格的使用说明书进行维护保养。

4OM-1732

1-3-2

1211-002

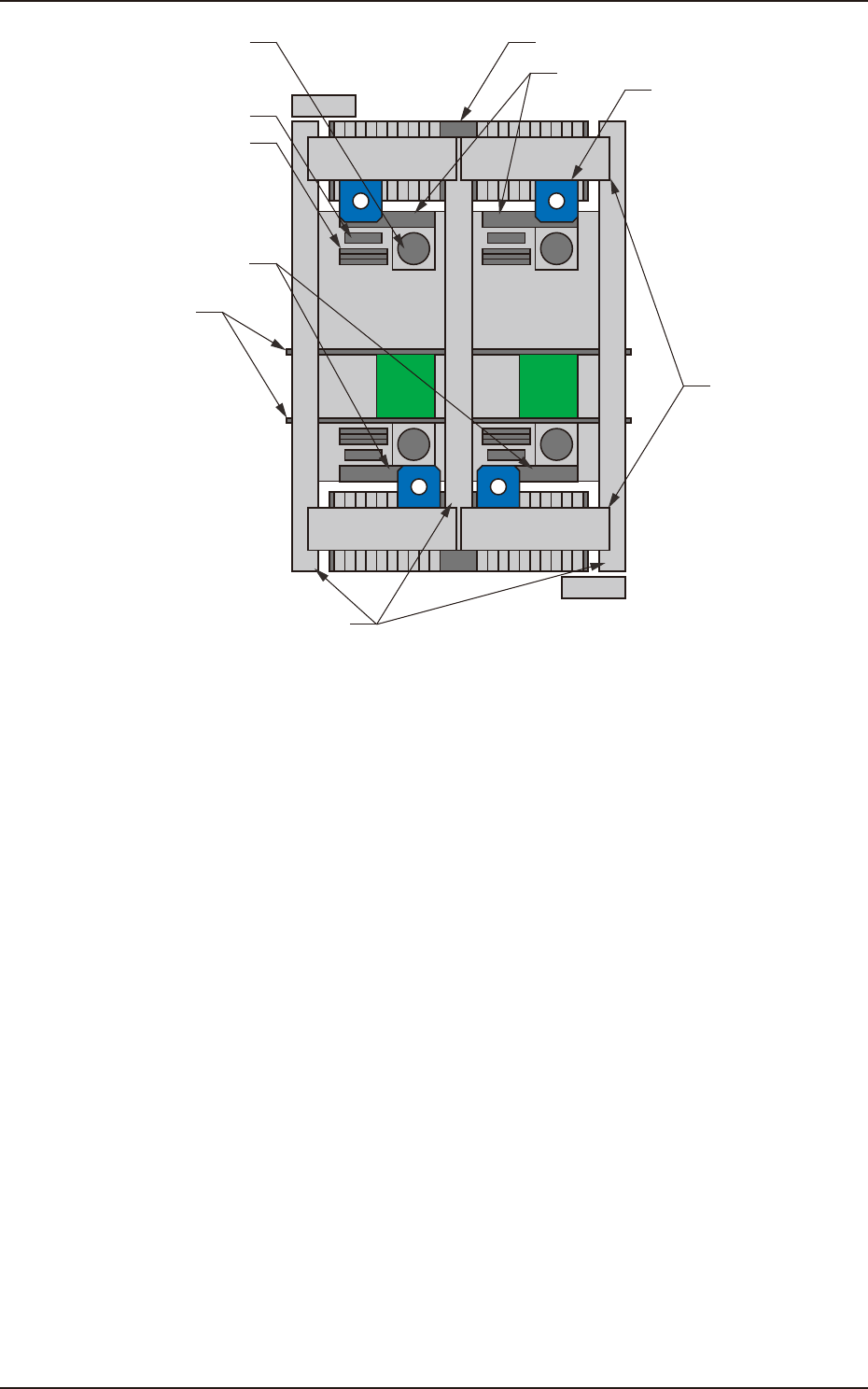

3.1 整体图

批量更换推车

XY 横梁部

(X 轴横梁 )

XY 横梁部 (Y 轴横梁 )

元件识别照相机

吸嘴储料器部

安装头、线路板识别部

线路板搬送传送带部

切割器部

元件废弃箱

切割器部

Fig.4A3-2
