2.4 每三个月维护保养
2.4 每三个月维护保养
润滑油的表记
DE1:DAPHNEEPONEXGREASENo.1
NM1:MOLYNOCGREASEAP1
Notice
带有标记 * 的只有第一次在一个月后注油。以后每三个月注油一次。
Table 4A2-4
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
4.1 气源 过滤器 清扫 ----- 空气过滤器外壳治具
4.2 真空系统 过滤器 清扫 -----
4.4 送料器安装台
驱动部
蜗轮齿轮 注油 NM1
4.6 切割器部 无油轴承 注油 NM1
切割单元内 清扫 NM1 吸尘器
4.7 安装头部
高速安装头
吸嘴上下
滚珠丝杠 (NL 轴 )
清扫、
注油
DE1
中央花键 注油 DE1
凸轮从动件 清扫、
注油
DE1
吸嘴切换凸轮面
(上面)
清扫、
注油
DE1
真空过滤器 更换 -----
吸嘴 点检 -----
4.8 XY 横梁部 *X 轴直线导轨 清扫、
注油
DE1
*Y 轴直线导轨 清扫、
注油
DE1
X 轴直线标尺 清扫 -----
Y 轴直线标尺 清扫 -----
4.9 线路板定位部 * 滚珠丝杠 清扫、
注油
DE1
4.10 传送带部 * 直线导轨 清扫、
注油
DE1
4OM-1732
1-2-4
1211-003
2.4 每三个月维护保养
Table 4A2-5
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
4.11 吸嘴储料器部
高速吸嘴储料器
吸嘴储料器滑行部 清扫、
注油
DE1 油棉纱
挡板凸缘销滑行部 清扫、
注油
NM1
4.12 控制箱部 滤尘器 清掃 -----
2.5 每六个月维护保养
润滑油的表记
DE1 :DAPHNEEPONEXGREASENo.1
IEL/V:BARRIERTAIEL/V
Table 4A2-6
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
4.8 XY 横梁部 X 轴电缆侧面 清扫、
注油
IEL/V 油棉纱、刷子
X 轴电缆固定部位 点检 ----- -----
X 轴直线标尺 清扫 ----- 棉纱
Y 轴电缆侧面 清扫、
注油
IEL/V 油棉纱、刷子
Y 轴电缆固定部位 点检 ----- -----
Y 轴直线标尺 清扫 ----- 棉纱
2.6 每年维护保养
Table 4A2-7
对象单元 点检、清扫、注油部位 作业 润滑油 作业用具 检查
4.6 切割器部 氟片 更换 ----- 螺丝刀、扳钳
聚氨酯夹板 ASSY 更换 ----- 螺丝刀、扳钳
扁平环 更换 ----- 螺丝刀、扳钳、
扭矩螺丝刀
4OM-1732
1-3-1
1211-002
3. 维护保养部位
3. 维护保养部位
3.1 整体图
Notice
包括卸下装置机盖的操作。
结束维护保养后，请安装机盖。
送料器推车部
气源
风扇部
电闸

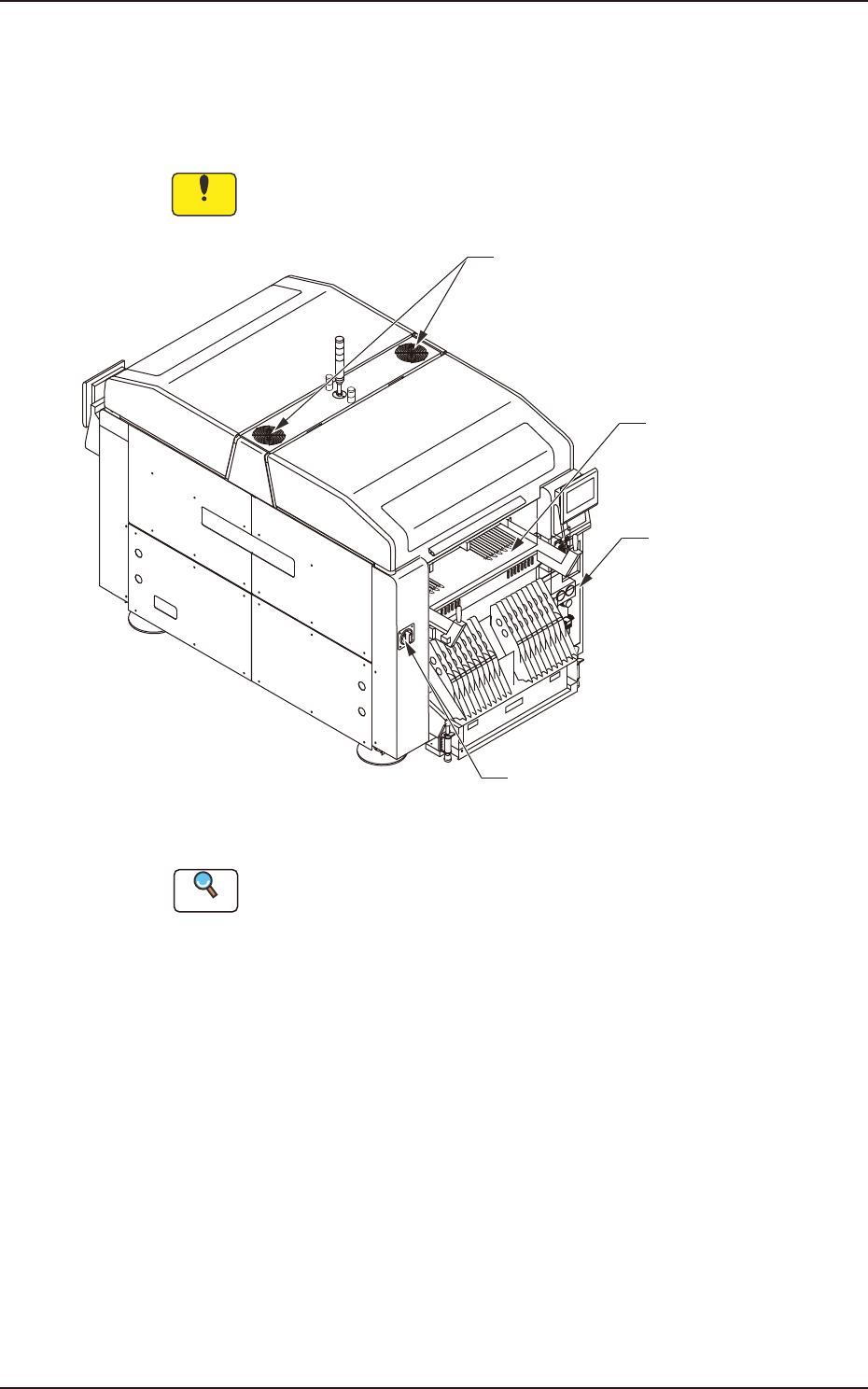

Fig.4A3-1 装置前面
Reference
(a)各部详细的维护保养部位以及维护保养方法请参照
“
第一章4.
”
以后
的章节。
(b)关于选项，请参照各特殊规格的使用说明书进行维护保养。
