4OM-1732
1-4-29
1211-002

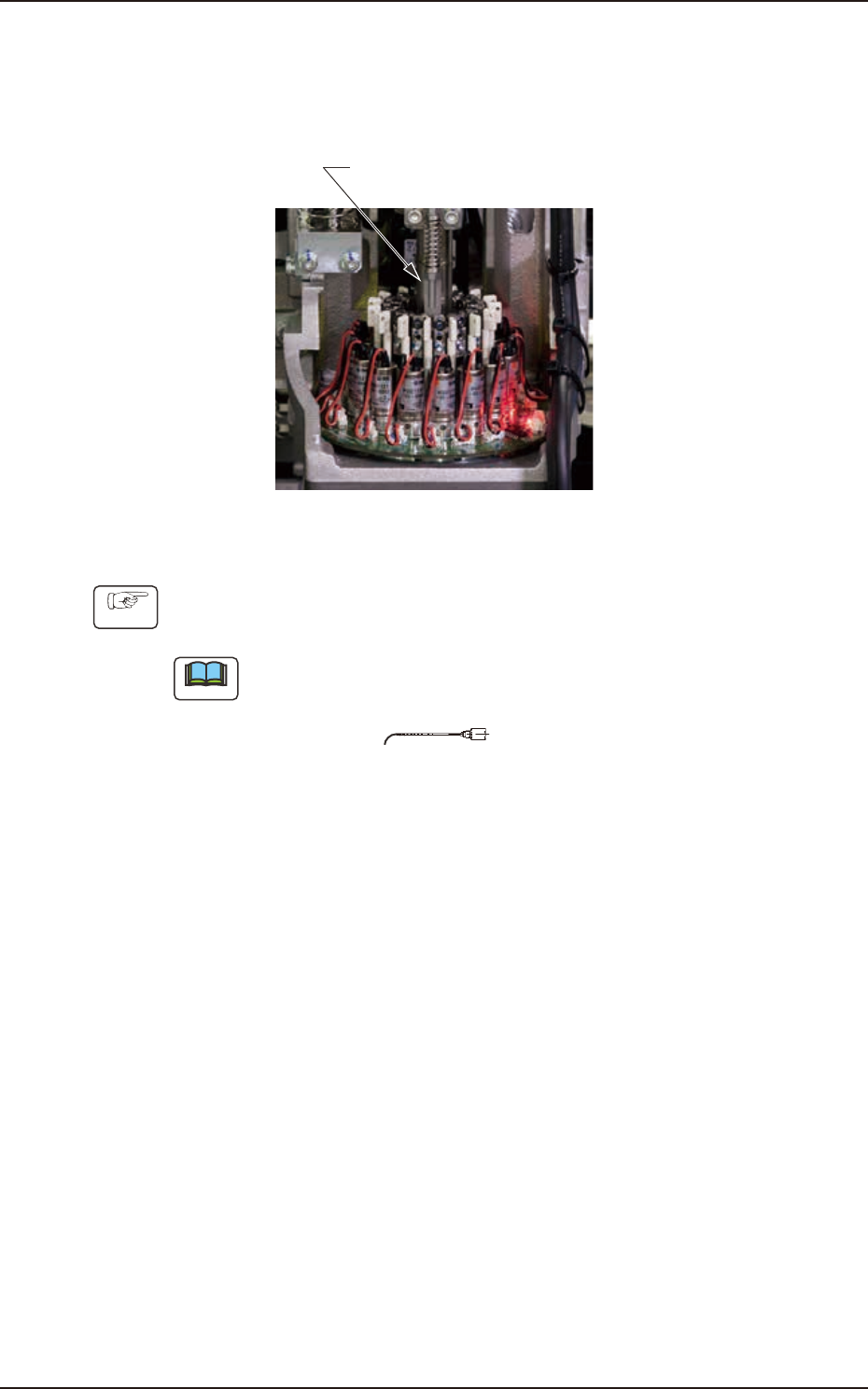

4.7 安装头部
4.7.4 中央花键的注油
周期 : 每三个月 ( 所要时间 :4 分钟 )
润滑油 :DAPHNEEPONEXGREASENo.1
中央花键
Fig.4A4-37
Procedure
用注油器在中央花键槽涂刷润滑油。
Note
使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-38
4OM-1732
1-4-30
1211-002
4.7 安装头部
4.7.5 凸轮从动件的清扫和注油
周期 : 每三个月 ( 所要时间 :5 分钟 )
润滑油 :DAPHNEEPONEXGREASENo.1
凸轮从动件
Fig.4A4-39
Procedure
(1) 凸轮从动件沾有异物时，用镊子除去。
(2) 用注油器在凸轮面上侧涂刷 0.01cc 的润滑油。
Note
(a) 0.01cc 大约为 1005 芯片的大小。
(b) 使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-40
4OM-1732
1-4-31
1211-002
4.7 安装头部
4.7.6 吸嘴切换凸轮面 ( 上面 ) 的清扫和注油
周期 : 每三个月 ( 所要时间 :5 分钟 )
润滑油 :DAPHNEEPONEXGREASENo.1
吸嘴切换凸轮面
Fig.4A4-41
Procedure
(1) 凸轮面沾有异物时，用镊子除去。
(2) 用注油器在凸轮面上侧涂刷 0.01cc 的润滑油。
Note
(a) 0.01cc 大约为 1005 芯片的大小。
(b) 使用吸嘴为 No.19( 茶色 )。
No.19
Fig.4A4-42
