3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.3 尺寸和重量 SC.704.xx 以上软件版本 2011 年 2 月 中文版 104 3.3.3 保护罩向上折起高度 3 图 3.3 - 3 保护罩向上折起高度 - 尺寸以毫米为单位 （示例为 SX4 ） 规定的尺寸指的是最大的 PCB 传送导轨高 度 950 mm 。 (1) 随着设定的 PCB 传送导轨高度不同，此高度 值也会有所不同 - 对于 900 mm PCB…
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.3 尺寸和重量
103

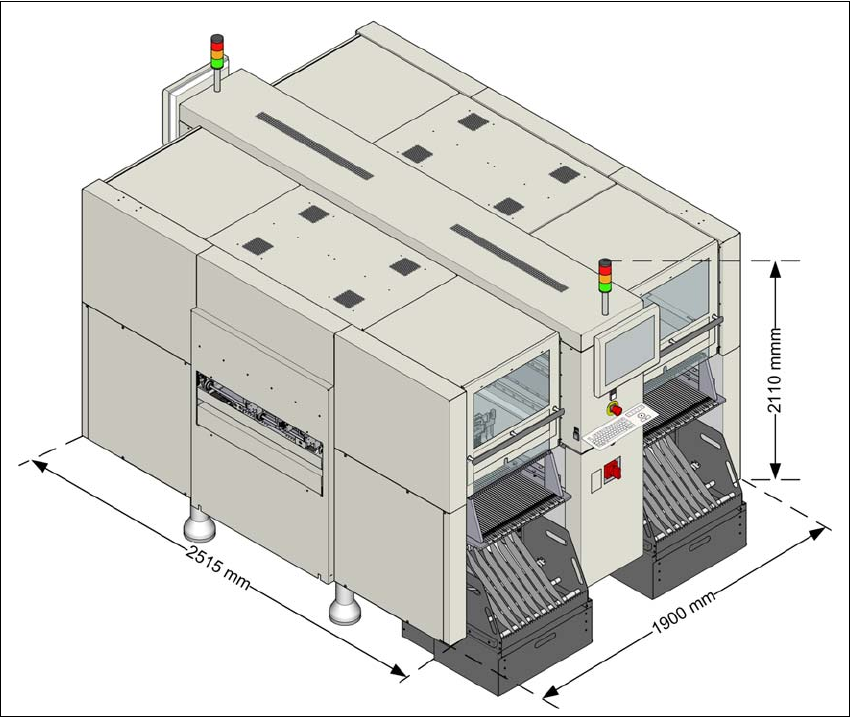

3.3.2.2 DX4 贴片机的尺寸
3
图
3.3 - 2 DX4
贴片机的尺寸
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.3 尺寸和重量 SC.704.xx 以上软件版本 2011 年 2 月 中文版
104

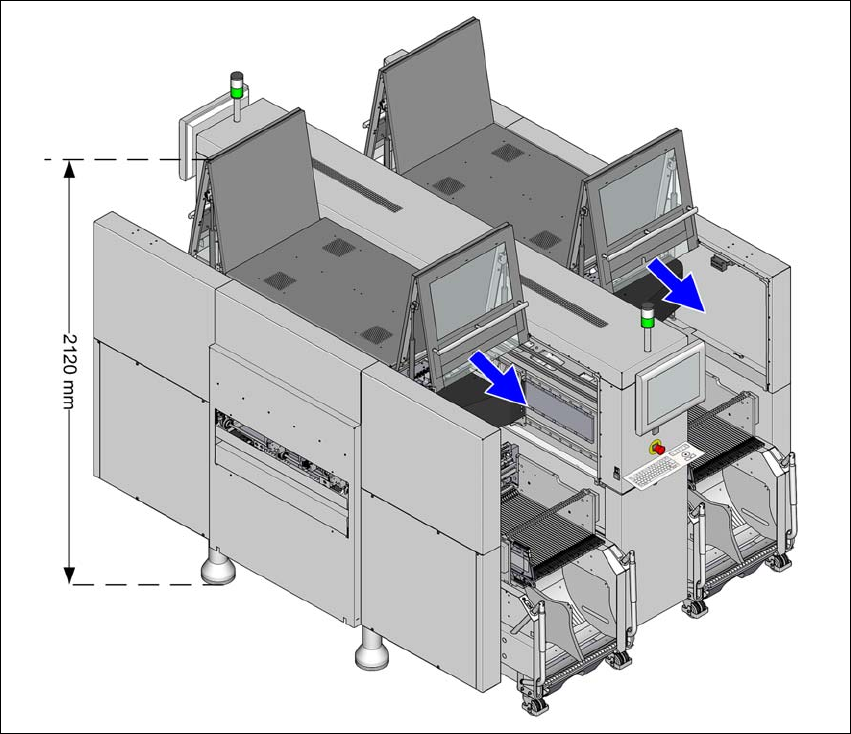

3.3.3 保护罩向上折起高度
3
图
3.3 - 3
保护罩向上折起高度
-
尺寸以毫米为单位 （示例为
SX4
）
规定的尺寸指的是最大的 PCB 传送导轨高度 950 mm。
(1) 随着设定的 PCB 传送导轨高度不同，此高度值也会有所不同
- 对于 900 mm PCB 传送导轨高度 = 120 mm ± 15 mm
- 对于 930 mm PCB 传送导轨高度 = 150 mm ± 15 mm
- 对于 950 mm PCB 传送导轨高度 = 170 mm ± 15 mm
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.3 尺寸和重量
105

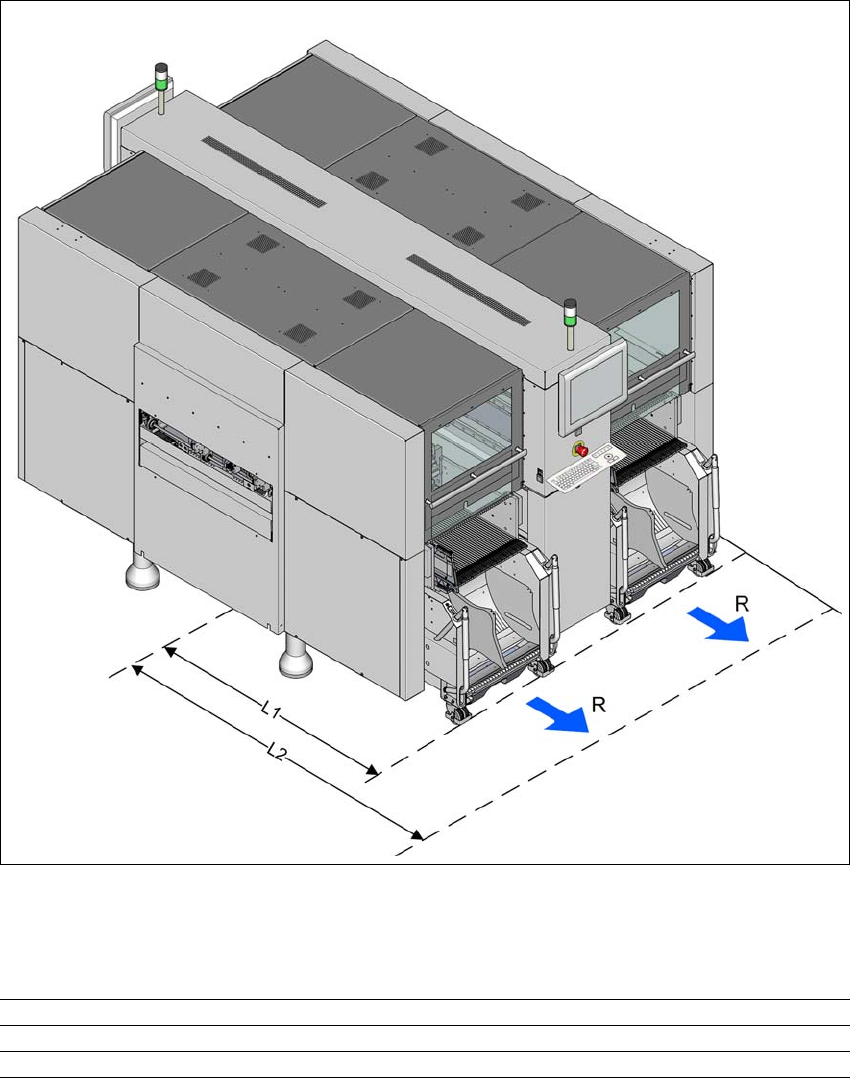

3.3.4 SX4 贴片机内料车的机动半径
3
图
3.3 - 4 SX4
贴片机内料车的机动半径
SX4 贴片机内料车的机动半径 “R”：
3
机动半径 R
600 mm
距离 L1：贴片机中心位置到 X 料车的外部边缘位置
1,257.50 mm
距离 L2：贴片机中心位置到墙壁
1,857.50 mm
