3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.3 尺寸和重量 SC.704.xx 以上软件版本 2011 年 2 月 中文版 106 3.3.5 重心 3 图 3.3 - 5 重心，单位毫米 （示例为 SX4 ） X 轴坐标 0 mm Y 轴坐标 0 mm Z 轴坐标 630 mm 这些重心的坐标对应于 PCB 传送高度为 900 mm 的贴片机。
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.3 尺寸和重量
105
3.3.4 SX4 贴片机内料车的机动半径
3
图
3.3 - 4 SX4
贴片机内料车的机动半径
SX4 贴片机内料车的机动半径 “R”：
3
机动半径 R
600 mm
距离 L1：贴片机中心位置到 X 料车的外部边缘位置
1,257.50 mm
距离 L2：贴片机中心位置到墙壁
1,857.50 mm
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.3 尺寸和重量 SC.704.xx 以上软件版本 2011 年 2 月 中文版
106

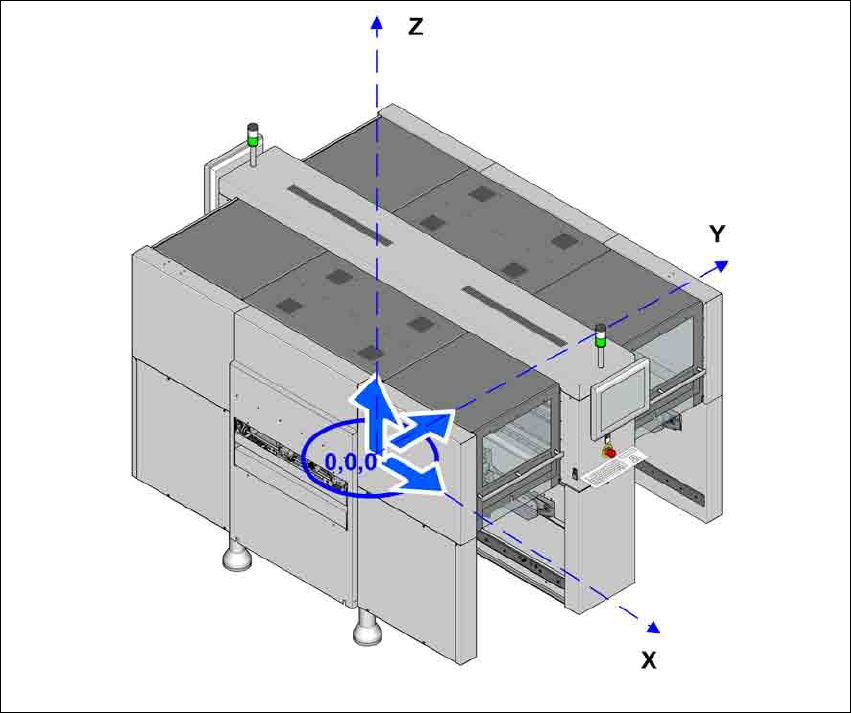

3.3.5 重心
3
图
3.3 - 5
重心，单位毫米 （示例为
SX4
）
X 轴坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 630 mm
这些重心的坐标对应于 PCB 传送高度为 900 mm 的贴片机。
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.4 组件综述
107
3.4 组件综述
3.4.1 SIPLACE SX4 组件综述
3
3
图
3.4 - 1 SX4
贴片机
-
组件综述
(1) 带料车、料带切割器、空料带导槽的料位 1
(2) 带料车、料带切割器、空料带导槽的料位 2
(3) 带装卸装置、料带切割器、空料带导槽的料位 3
(4) 带装卸装置、料带切割器、空料带导槽的料位 4
(5) 料位 1 的悬臂 1，带贴片头
(6) 料位 1 的悬臂 2，带贴片头
(7) 带键盘的显示器 （2 个）
(8) 印制电路板传送导轨
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
