用户手册 SIPLACE SX4/DX4 2 安全操作 SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.10 关闭主电源开关后贴片 机的能量状态 83 2.10.1 贴片机主电源开关关闭，但仍与主电源连接 警告 即使关闭了主电源开关，下列单 元仍带有潜在致命电压： - 主电源开关的变压器装置 L1 、 L2 和 L3 中的电源连接终端 - 维护插座 X102 ， F1 自动断路器开关 处于打开位置。 - 如果主电源开…
2 安全操作 用户手册 SIPLACE SX4/DX4
2.10 关闭主电源开关后贴片机的能量状态 SC.705.xx 以上软件版本 2011 年 2 月 中文版
82
2.10 关闭主电源开关后贴片机的能量状态
2

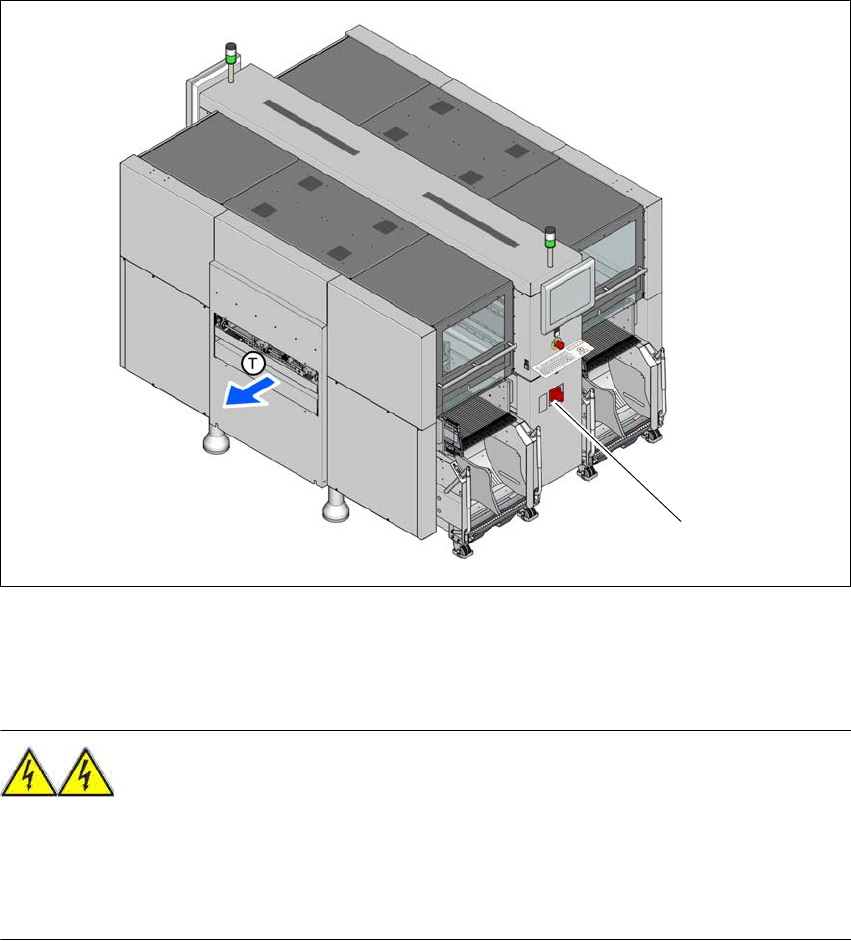

图
2.10 - 1
贴片机上电源的位置 （示例为
SX4
）
2
警告
本贴片机使用 3x200V、3x208V、3x220V、3 x 230 V、3x380V、3x400V 或 3x415V
± 5 % 的 50/60 Hz 主电压供电。这意味着，贴片系统的某些部件带有可能致命的电压 - 即使关闭
了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设备的重大损
坏。 2
Æ 始终遵守适用的事故预防规定和 DIN 规定（特别是 EN60204 第 1 部分或 IEC 60204 第 1 部
分）和所在国的有关规定。
Æ 电源单元的挡板只能由具有适当资格和经过适当培训的人员打开。
(1) 主电源开关
(1)
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.10 关闭主电源开关后贴片机的能量状态
83
2.10.1 贴片机主电源开关关闭，但仍与主电源连接
警告
即使关闭了主电源开关，下列单元仍带有潜在致命电压：
- 主电源开关的变压器装置 L1、 L2 和 L3 中的电源连接终端
- 维护插座 X102， F1 自动断路器开关处于打开位置。
- 如果主电源开关关闭，仍带有潜在致命电压的所有单独线路呈棕色。
2

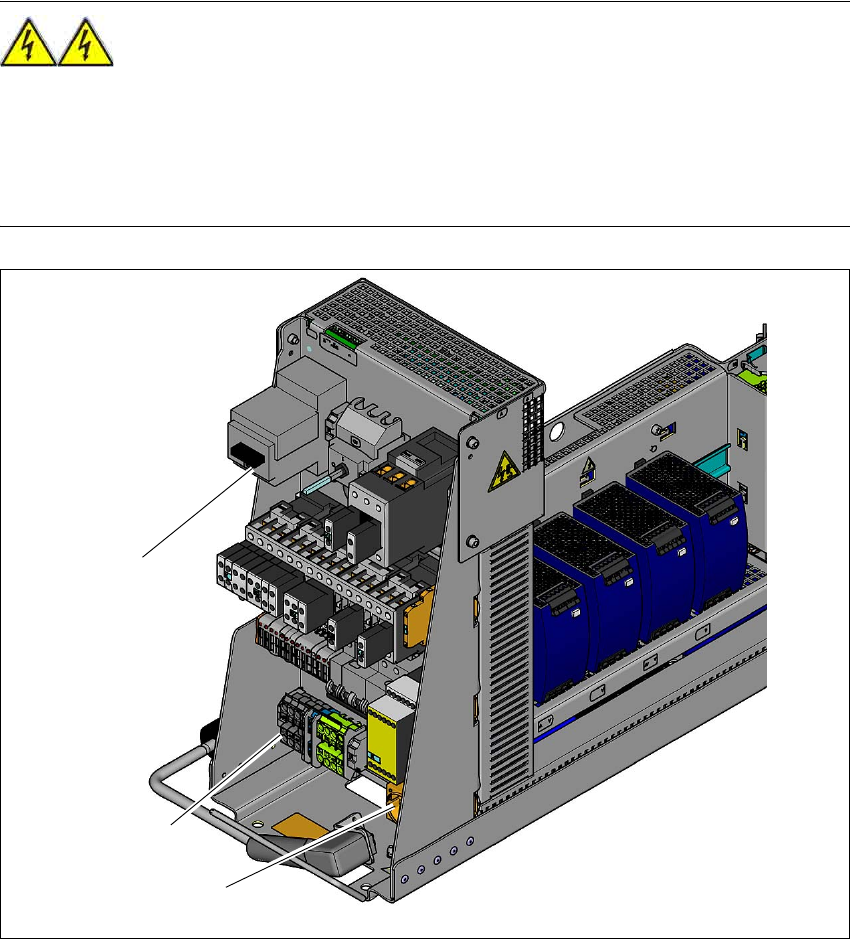

图
2.10 - 2
电源单元，前视图
(1) 维护插座 (X102)
(2) 主连接终端 (X100)
(3) 主电源开关 (Q1)
(3)
(1)
(2)
2 安全操作 用户手册 SIPLACE SX4/DX4
2.10 关闭主电源开关后贴片机的能量状态 SC.705.xx 以上软件版本 2011 年 2 月 中文版
84
2

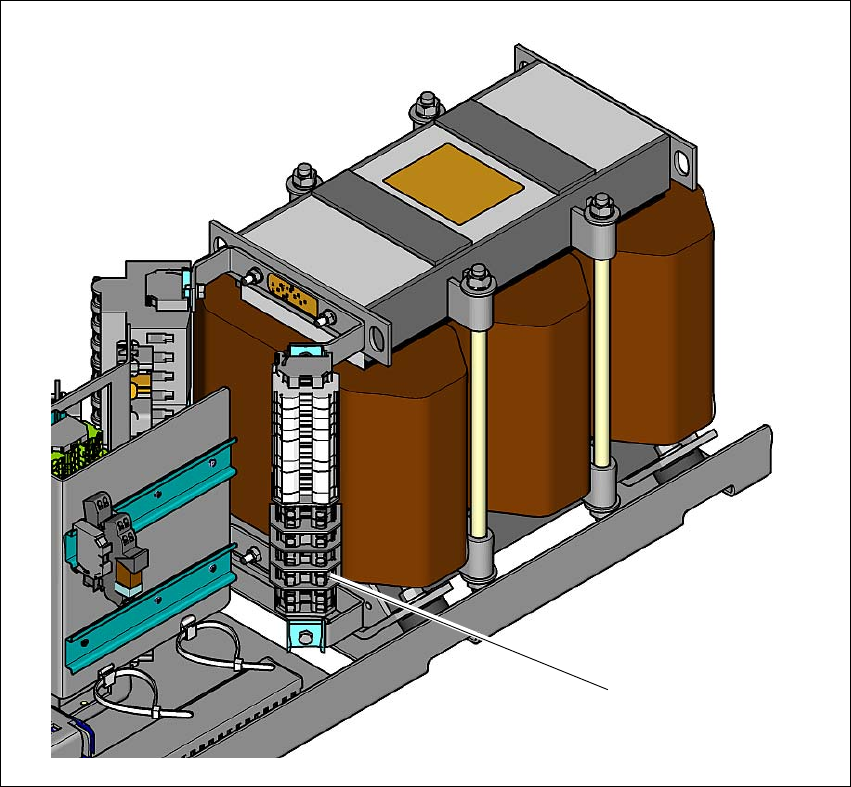

图
2.10 - 3
电源单元，侧视图
(1) 变压器上的主连接终端，用于特定国家主电压的连接。
下表列出了贴片机主开关关闭但仍与主电源连接时的组件电压。
(1)
