2.6 SX4 贴片机的其它安全说明
2.6.1 TwinStar 贴片头上 Z 轴手动移动的安全说明
小心
TwinStar 贴片头处有挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。气缸的强大弹力会使缓冲器快速返回，从而可能
导致您的手指受伤。当柱塞活塞杆回到起始位置时，在 TwinStar 贴片头内，同样会有挤伤手指的
危险。
2
图

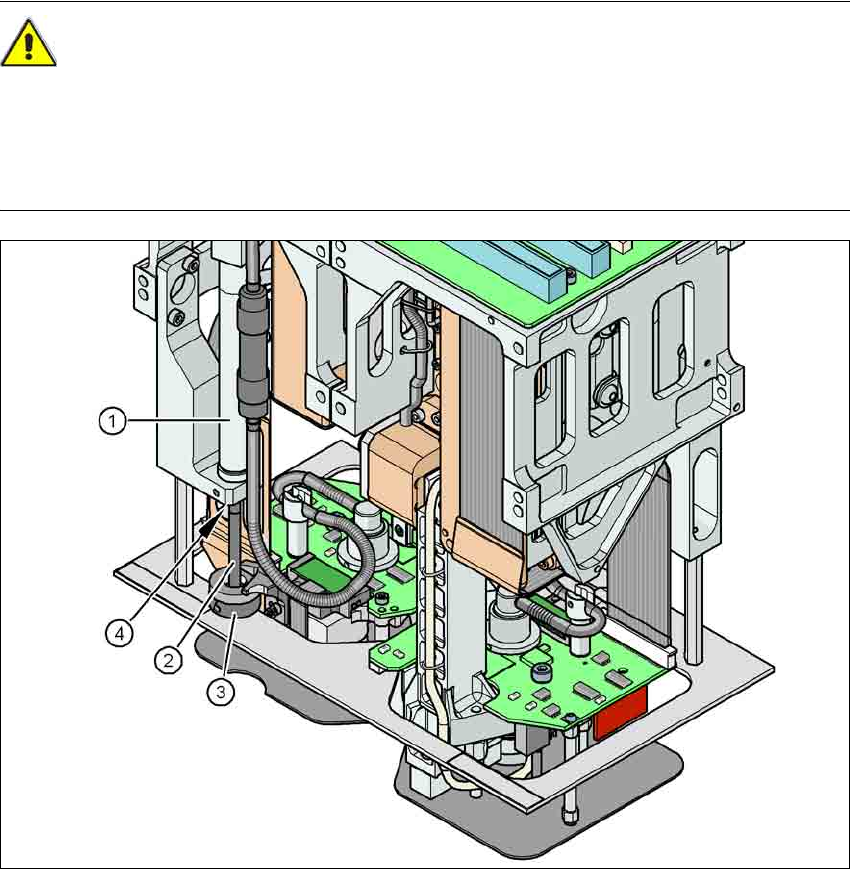

2.6 - 1 TwinStar
贴片头上返回装置挤压的危险
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(4) 挤压手指的危险
2 安全操作 用户手册 SIPLACE SX4/DX4
2.6 SX4 贴片机的其它安全说明 SC.705.xx 以上软件版本 2011 年 2 月 中文版
62
2.6.2 贴片头更换期间 TwinStar 贴片头元件照相机的安全说明
警告 2
贴片头由 TwinStar 贴片头转换成收集贴片头时，必须卸下 TwinStar 贴片头的元件照相机 （静
止， P&P， 33 型， 55 x 45 和 25 型， 16 x 16），否则收集贴片头会与照相机安装孔相撞。
2.6.3 装卸料车的安全说明
警告 2
只有贴片机中有料车并且每个位置都已装载了料车，才能操作贴片机。 在任何空置的位置填入干
涉保护组件，如第 2.7.5.1 节，第 76 页所述。
警告
为防止意外 （挤压危险），料车的装卸必须由一个人完成。
小心
不要通过手柄提起料车 （手柄可能断裂）。 2
小心
装载 / 卸载时，确保人体任一部分没有位于料车的行程区域内。 2
2.6.4 清空废料带容器的安全说明
废料带容器必须从料车中拉出之后，才能清空。否则，有夹住手指头的危险。为了防止发生此危
险，请遵循安全说明 （见第 5.8.2
节，第 257 页）。
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.7 安全设备
63
2.7 安全设备
2.7.1 保护罩
悬臂的行程范围用四个可移动的保护罩覆盖。保护罩作为保护装置，可以防止未经授权的人接触
到贴片机内部。
小心
不要依靠保护罩站立，也不要接触保护罩。 2
2
图
2.7 - 1
保护罩 （示例为
SX4
）
(1) 保护罩位置 1
(2) 保护罩位置 2
(3) 保护罩位置 3
(4) 保护罩位置 4
(4)
(1)
(3)
(2)
