2 安全操作 用户手册 SIPLACE SX4/DX4 2.7 安全设备 SC.705.xx 以上软件版本 2011 年 2 月 中文版 74 2 图 2.7 - 8 SIPLACE SX4 的急停回路 按下 Sta r t （启动 ）按钮 否 否 是 否 否 是 是 否 是 2 工作的 SSK a 否 电压 Y 轴 0 伏 X 轴 0 伏 星形轴 0 伏 DP 轴 42 伏 Z 轴（ C&P 、 TH ） 42 伏 Z 轴 (…
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.7 安全设备
73
2.7.4.2 信号电路的结构
会单独查询信号电路中的以下组件：
- 保护罩开关
- 料车的信号触点 （仅限 SX4）
- 按下 EMERGENCY STOP （急停）按钮
在贴片机处于准备就绪的状态下时，所有信号触点都是关闭的。如果保护罩升起，相关的信号触
点将打开。 会从 I/O 控制单元通过数字 CAN 总线输入信号将状态改变信息发送到控制计算机。 用
户界面上会出现该影响的错误消息。
2.7.4.3 急停回路的功能说明
要启动和操作贴片机，必须满足下列条件：
- 所有料车必须入位并连接好 （仅限 SX4）。
- 必须关闭所有的保护罩。
- 必须松开两个 emergency stop （急停）按钮。
- 必须达到最小工作压力。
- 必须启用软件版本 （"Control ON（控制装置打开） "）， 使 Start （启动）按钮的启动信号能
够打开 SSK 组合继电器。
- 通过交流 / 直流转换器的输出向 Start （启动）按钮和组合继电器 (SSK) 提供 24V 电压。
- 如果现在按下其中一个启动按钮，组合继电器 SSK K6 将接通，进而激活下列元件：
- 260 V - 悬臂轴的中间电路电压
- 星形轴的直流 150 伏中间电路电压
- 通过涌流限制器伺服确定 X 轴和 Ｙ 轴悬臂控制装置 (GCU) 的位置。
- 42 伏直流工作电压被接到废料带切割器。
- 42 伏和 24 伏电压被接到 PCB 传送导轨控制装置 (TSP)。
贴片机现在已准备就绪，可投入使用。
2 安全操作 用户手册 SIPLACE SX4/DX4
2.7 安全设备 SC.705.xx 以上软件版本 2011 年 2 月 中文版
74
2
图
2.7 - 8 SIPLACE SX4
的急停回路
按下 Start （启动）按钮
否
否
是
否
否
是
是
否
是
2
工作的
SSK
a
否
电压
Y 轴 0 伏
X 轴 0 伏
星形轴 0 伏
DP 轴 42 伏
Z 轴（C&P、 TH） 42 伏
Z 轴 (CPP) 0 伏
工作的
PCB 传送导轨 是
升降台 否
PCB 夹紧 否
宽度调节 否
废料带切割器 否
料车供料装置 是
2
工作的
SSK
a
否
电压
Y 轴 0 伏
X 轴 0 伏
星形轴 0 伏
DP 轴 40 伏
Z 轴（C&P、 TH） 40 伏
Z 轴 (CPP) 0 伏
工作的
PCB 传送导轨 否
升降台 否
PCB 夹紧 否
宽度调节 否
废料带切割器 否
料车供料装置 是
a) SSK 组合继电器 K3
是
压缩
空气，最低至 0.5 MPa
(5.0 bar)?
按下 EMERGENCY STOP
（急停）按钮
是否打开保护罩？
料车 EMERGENCY STOP
（急停）电路被切断？
是否在用户界面上
启用了安全模式 ?
2
工作的
SSK
a
是
电压
Y 轴 260 伏
X 轴 260 伏
星形轴 150 伏
DP 轴 42 伏
Z 轴（C&P、 TH） 42 伏
Z 轴 (CPP) 150 伏
工作的
PCB 传送导轨 是
升降台 是
PCB 夹紧 是
宽度调节 是
料带切割器 是
料车供料装置 是
用户手册 SIPLACE SX4/DX4 2 安全操作
SC.705.xx 以上软件版本 2011 年 2 月 中文版 2.7 安全设备
75
2

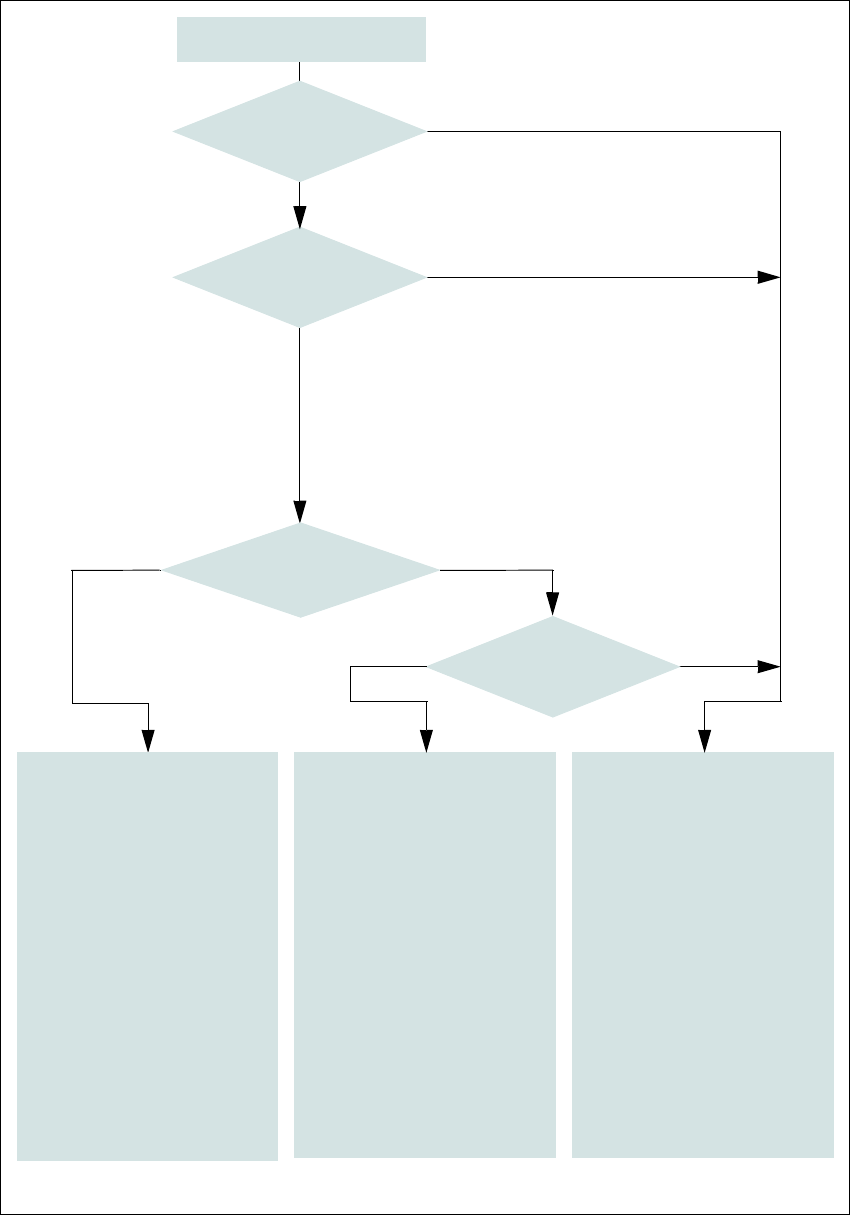

图
2.7 - 9 SIPLACE DX4
的急停回路
按下 Start （启动）按钮
否
否
是
否 是
否
是
2
工作的
SSK
a
否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴 42 伏
Z 轴（C&P） 42 伏
工作的
PCB 传送导轨 是
升降台 否
PCB 夹紧 否
宽度调节 否
废料带切割器 否
2
工作的
SSK
a
否
电压
Y 轴 0 V
X 轴 0 V
星形轴 0 V
DP 轴 40 伏
Z 轴 (C&P) 40 伏
工作的
PCB 传送导轨 否
升降台 否
PCB 夹紧 否
宽度调节 否
废料带切割器 否
a) SSK 组合继电器 K3
是
压缩空气，最低至 0.5 MPa
(5.0 bar)?
按下 EMERGENCY STOP
（急停）按钮
是否打开保护罩？
是否在用户界面上
启用了安全模式 ?
2
工作的
SSK
a
是
电压
Y 轴 260 伏
X 轴 260 伏
星形轴 150 伏
DP 轴 42 伏
Z 轴 (C&P)
工作的
PCB 传送导轨 是
升降台 是
PCB 夹紧 是
宽度调节 是
料带切割器 是
